1.线缆敷设工具

线缆在建筑物竖井或室内外管道中敷设时，需要借助一些工具完成。

（1）穿线器

当在建筑物室内、外的管道中布线时，如果管道较长、弯头较多且空间紧张，应使用穿线器牵引线缆。如图4-18所示。

（2）线轴支架

大对数电缆和光缆一般都缠绕在线缆卷轴上，放线时必须将线缆卷轴架设在线轴支架上，从顶部放线。线轴支架如图4-19所示。

（3）滑车

从上而下垂放电缆时，为了保护线缆，需要使用滑车，以保障线缆从线缆卷轴拉出后经滑车平滑地向下放线。图4-20所示为朝天钩式滑车，它安装在竖井的上方。图4-21所示为三联井口滑车，它安装在竖井的井口。

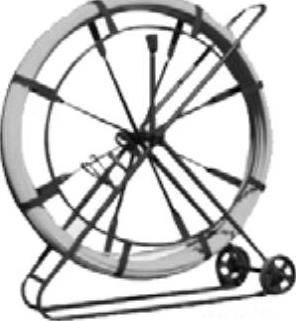

图4-18 穿线器

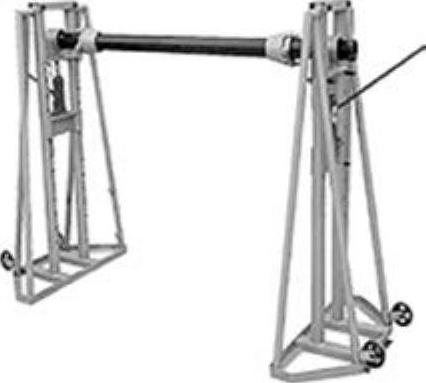

图4-19 线轴支架

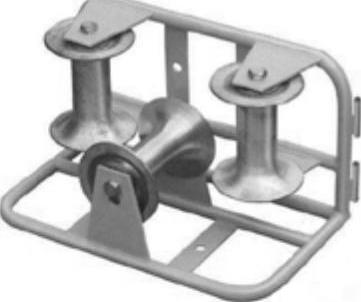

图4-20 朝天钩式滑车

（4）牵引机

当主干布线采用由下往上敷设时，需要用牵引机向上牵引线缆。牵引机有手摇式牵引机和电动牵引机两种，如图4-22所示。手摇式牵引机是两级变速棘轮机构，安全省力。电动牵引机能根据线缆情况，通过控制牵引绳的松紧而随意调整牵引力和速度，牵引机的拉力计可随时读出拉力值，并有重负荷警报及过载保护功能。

图4-21 三联井口滑车(www.daowen.com)

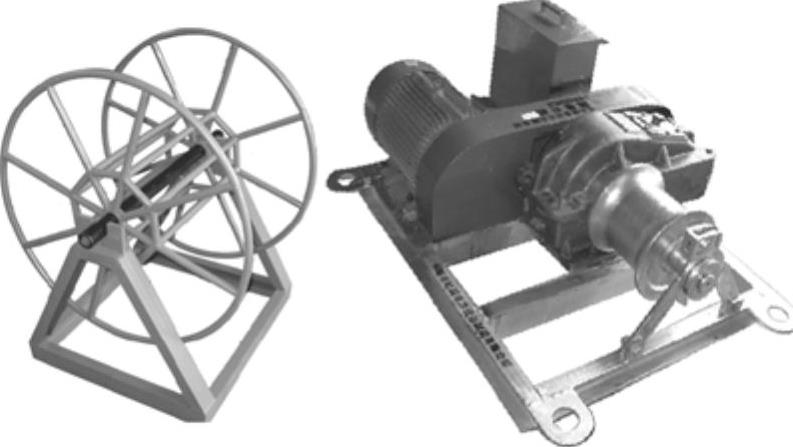

图4-22 手摇式牵引机与电动式牵引机

2.双绞线端接工具

（1）剥线钳

使用压线工具上的刀片来剥除双绞线的外套，可能会伤及导线的绝缘层。剥线钳使用高度可调的刀片或利用弹簧张力来控制合适的切割深度，切割时不会伤及导线的绝缘层。图4-23所示为一种剥线钳。

（2）压线钳

用来压接8位的RJ-45连接器和4位、6位的RJ-11、RJ-12连接器，可同时提供切线和剥线的功能，常见的压线工具有RJ-45或RJ-11单用压线钳，也有两用压线钳。如图4-24所示。

（3）打线刀

用于将双绞线压接到信息模块和配线架上，信息模块和配线架是采用绝缘置换连接器（IDC）与双绞线连接的。IDC实际上是V形豁口的小刀片，当把导线压入豁口时，刀片割开导线的绝缘层，与其中的铜线接触。打线工具由手柄和刀具组成，它是两端式的，一端具有打接和裁线功能，可剪掉多余的线头；另一端不具有裁线功能。在打线工具的一面会有清晰的“CUT”字样，使用户能够识别正确的打线方向。如图4-25所示。还有5对打线工具，是一种多功能端接工具。如图4-26所示。

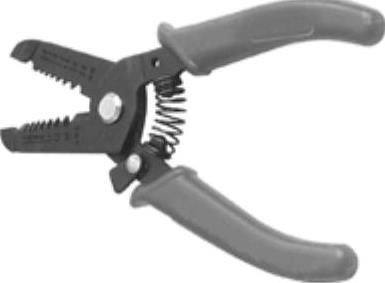

图4-23 剥线钳

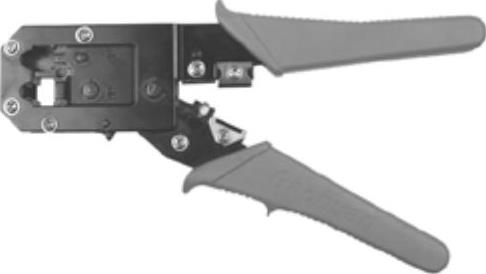

图4-24 压线钳

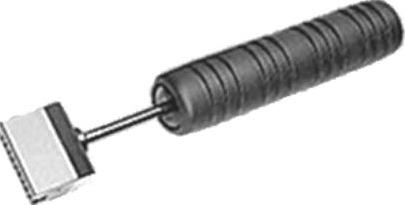

图4-25 单对打线工具

图4-26 5对打线工具
