管槽系统的安装质量取决于技术和施工工具，掌握相关工具的使用是保证工程质量的必要条件之一。

1.电工工具箱

电工工具箱是综合布线施工中必备的，一般包括以下工具：钢丝钳、尖嘴钳、斜口钳、剥线钳、一字螺钉旋具、十字螺钉旋具、测电笔、电工刀、电工胶带、活扳手、呆扳手、卷尺、木螺丝、自攻螺丝、塑料膨胀管和金属膨胀栓等小材料，如图4-2所示。

2.电源线盘

在室外施工现场，由于施工范围广，不可能随地都有电源，因此需要用长距离的电源线盘接电，线盘长度有20m、30m和50m等型号，如图4-3所示。

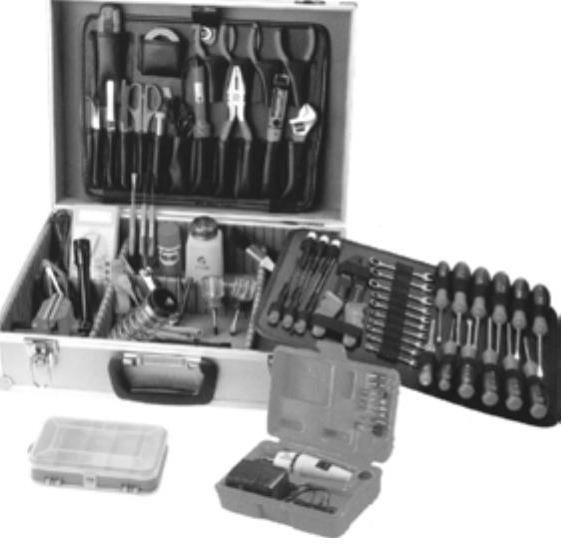

图4-2 电工工具箱

图4-3 电源线盘

3.五金工具

（1）线槽剪

线槽剪是PVC线槽专用剪，剪出的端口整齐、美观，如图4-4所示。

（2）台虎钳

台虎钳是在对中、小工件进行锯割、凿削和锉削时使用的常用夹持工具之一，如图7-4所示。顺时针摇动台钳手柄，钳口就会将钢管等工件夹紧；逆时针摇动手柄，会松开工件。

（3）夹管台钳

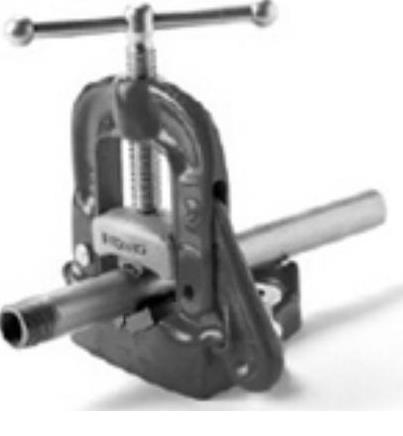

夹管台钳也称管台钳，是在切割钢管、PVC塑料管等管形材料时使用的夹持工具，如图4-6所示。管子台虎钳的钳座通常固定在三脚铁板工作台上，扳开钳扣，将龙门架向右扳，便可把管子放在钳口中；再将龙门架扶正，钳扣即自动落下扣牢；旋转手柄，可把管子牢牢夹住。

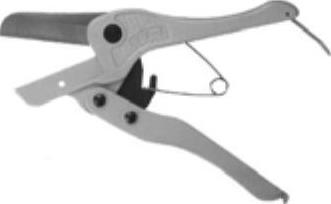

图4-4 线槽剪

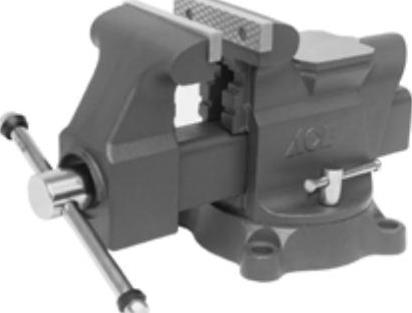

图4-5 台钳

图4-6 管台钳

（4）管子切割器

在钢管布线施工时，要大量地切割钢管和电线管，这时就要使用管子切割器。管子切割器又称为管子割刀，如图4-7所示。

切割钢管时，先将钢管固定在管子台虎钳上，再把管子切割器的刀片调节到刚好卡在要切割的部位，操作者立于三脚铁板工作台的右前方，用手操作管子切割器手柄，按顺时针方向旋割。在快要割断时，需要用手扶住待断端，以免断管落地砸伤脚趾。

（5）管钳

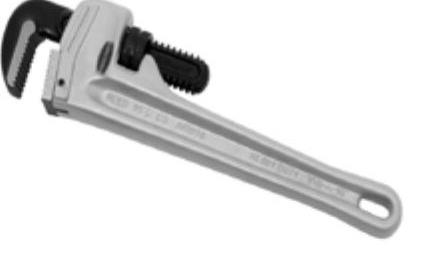

管钳又称管子钳，如图4-8所示，可以用它来装卸钢管上的管箍、锁紧螺母、管子活接头和防爆活接头等。

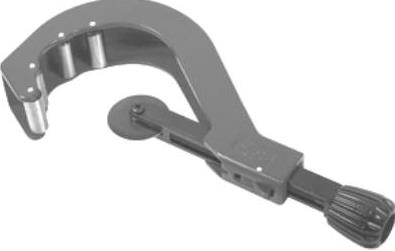

图4-7 管子切割器

图4-8 管钳

（6）螺纹铰板

螺纹铰板又名管螺纹铰板，是铰制钢管外螺纹的工具，可以套在圆管外，手工转动制作钢管螺纹，如图4-9所示。

（7）弯管器

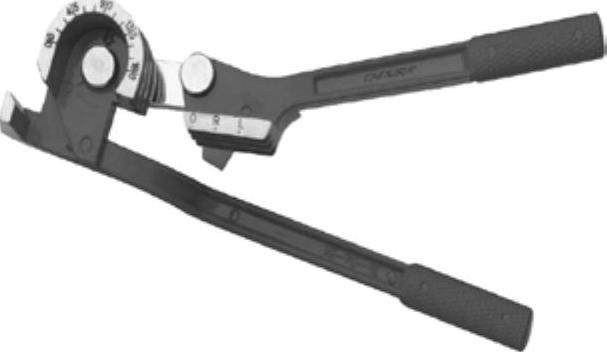

在综合布线工程中，如果使用钢管进行线缆安装，要解决钢管的弯曲问题。图4-10所示为一种采用带有刻度标记的手动弯管器。将管子需要弯曲的部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手扳弯管器进行弯曲，逐步移动弯管器，便可得到所需要的弯度。

4.电动工具 (www.daowen.com)

（1）充电旋具

形同手电钻可充电，装上钻头可作为电钻，换上螺钉旋具装卸螺丝。充电旋具可取代传统螺丝刀，拆卸、嵌入螺丝完全不费力，从而提高工效。

图4-9 螺纹铰板

图4-10 弯管器

（2）手电钻

手电钻适用于在金属型材、木材和塑料上钻孔，是布线系统安装中经常用到的工具。手电钻由电动机、电源开关、电缆和钻孔头等组成，如图4-11所示。

（3）冲击电钻

冲击电钻是一种旋转带冲击的特殊用途的手提式电动工具，由电动机、减速箱、冲击头、辅助手柄、开关、电源线、插头及钻头夹等组成，适用于在混凝土、预制板、瓷面砖和砖墙等建筑材料上进行钻孔或打洞，如图4-12所示。

（4）电锤

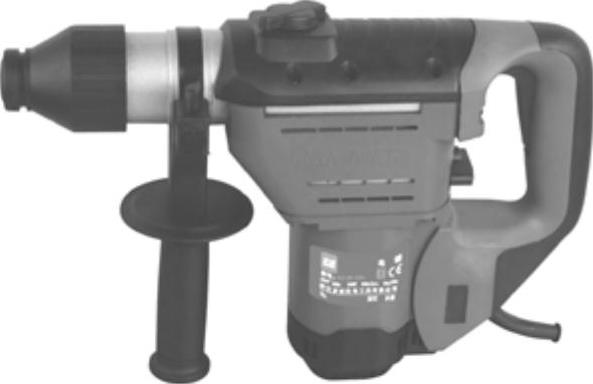

电锤是以单相串激电动机为动力，适用于在混凝土、岩石和砖石砌体等脆性材料上钻空、开槽等作业，如图4-13所示。电锤钻孔速度快，而且成孔精度高，它与冲击电钻从功能看有相似的地方，主要区别是电锤具有更强烈的冲击力。

图4-11 手电钻

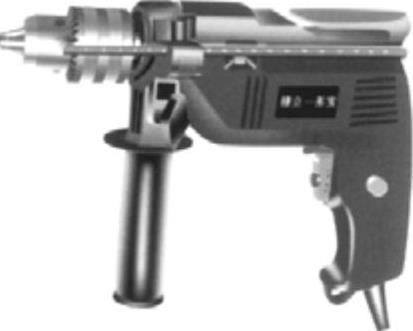

图4-12 冲击电钻

图4-13 电锤

（5）曲线锯

曲线锯主要用于锯割直线和特殊的曲线切口，能锯割木材、PVC和金属等材料，如图4-14所示。

（6）台钻

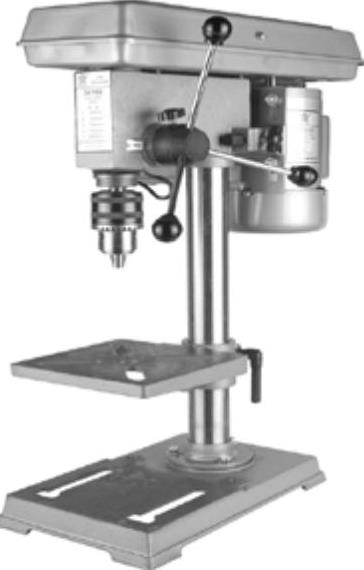

在桥架等材料切割后，会使用台钻钻上新的孔，使之能够与其他桥架连接安装。台钻如图4-15所示。

（7）角磨机

金属槽、管切割后会留下锯齿形的毛边，会划破线缆的外套，角磨机可以将切割口磨平以保护线缆，如图4-16所示。

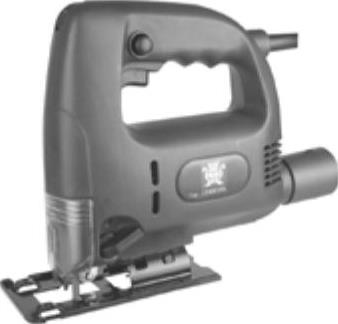

图4-14 曲线锯

图4-15 台钻

（8）型材切割机

型材切割机由砂轮锯片、护罩，操纵手把、电动机、工件夹、工件夹调节手轮及底座和胶轮等组装而成。电动机一般是三相交流电动机，如图4-17所示。在布线管槽的安装中，主要用来加工角铁横担、割断管材。

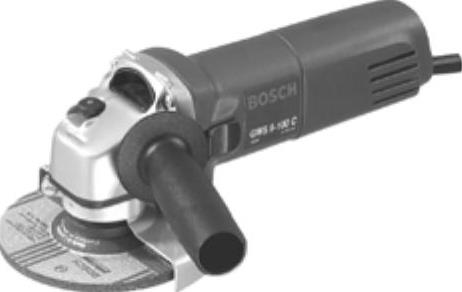

图4-16 角磨机

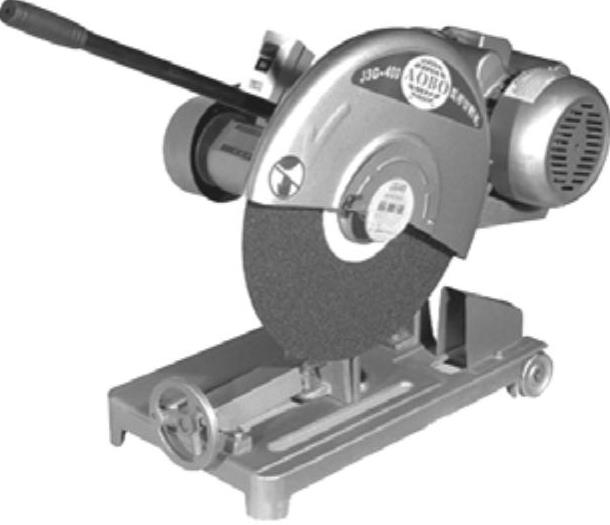

图4-17 型材切割机
