1.架空电缆布线
架空安装方法通常只用于已有电线杆,从电线杆至建筑物的架空进线距离不超过30m为宜。建筑物的电缆入口可以是穿墙的电缆孔或管道。入口管道的最小口径为50mm。建议另设一根同样口径的备用管道,如果架空线的净空有问题,可以使用天线杆型的入口。该天线的支架一般不应高于屋顶1200mm。如果再高,就应使用拉绳固定。此外,天线型入口杆高出屋顶的净空间应有2400mm,该高度正好使工人可摸到电缆。通信电缆与电力电缆之间的距离必须符合我国室外架空线缆的有关标准。
架空电缆通常穿入建筑物外墙上的U形钢保护套,然后向下(或向上)延伸,从电缆孔进入建筑物内部,电缆入口的孔径一般为50mm,建筑物到最近处电线杆的距离通常应小于30m。其架空电缆的布线方式如图3-14所示。

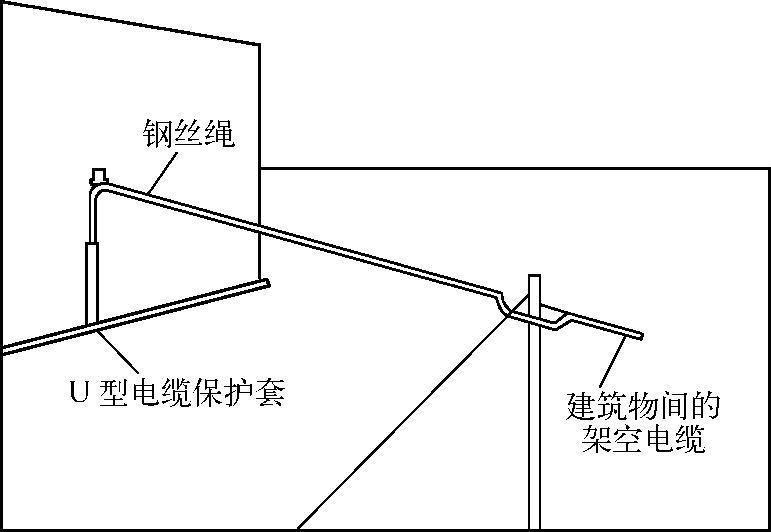

图3-14 架空电缆布线法
2.直埋电缆布线
直埋电缆的布线法优于架空布线法,影响选择此法的因素主要有初始价格、维护费、服务可靠性、安全性及外观等方面。切不要把任何一个直埋施工结构的设计或方法看做是提供直埋布线的最好方法或唯一方法。在选择某个设计或几种设计的组合时,重要的是采取灵活的、思路开阔的方法。这种方法既要适用,又要经济,还能可靠地提供服务。直埋电缆的布线方式,其地址的选取和布局实际上是针对每项作业对象专门设计的,而且必须对各种方案进行实际现场勘查和工程项目研究后再做出决定。工程的可行性决定了必须选择符合要求的且最切实可行的方案。今后的发展趋势就是让各种设施不在人的视野里,所以,话音电缆和电力电缆埋在一起将日趋普遍,这样的共用结构要求有关部门从筹划阶段直到施工完毕,以至在未来的维护工作中都需要密切合作。建筑与建筑群综合布线系统(Premises Distribution System,PDS)为改善所有公用部门的合作而提供的建筑性方法将有助于使这种结构既吸引人,又经济。其直埋式电缆布线法如图3-15所示。
3.地下管道电缆布线
管道系统的设计方法就是把直埋电缆设计原则与管道设计结合在一起。当考虑建筑群管道系统时,还要考虑接合井。在建筑群管道系统中,接合井的平均间距约180m,或者在主结合点处设置接合井。接合井可以是预制的,也可以是现场浇筑的。应在结构方案中标明使用哪一种接合并。预制接合井是较佳的选择。现场浇筑的接合井只在下述几种情况下才允许使用:该处的接合井需要重建;该处需要使用特殊的结构或设计方案;该处的地下或头顶空间有障碍物,因而无法使用预制接合井;作业地点的条件(例如沼泽地或土壤不稳固等)不适于安装预制入孔。地下管道电缆布线法如图3-16所示。(www.daowen.com)

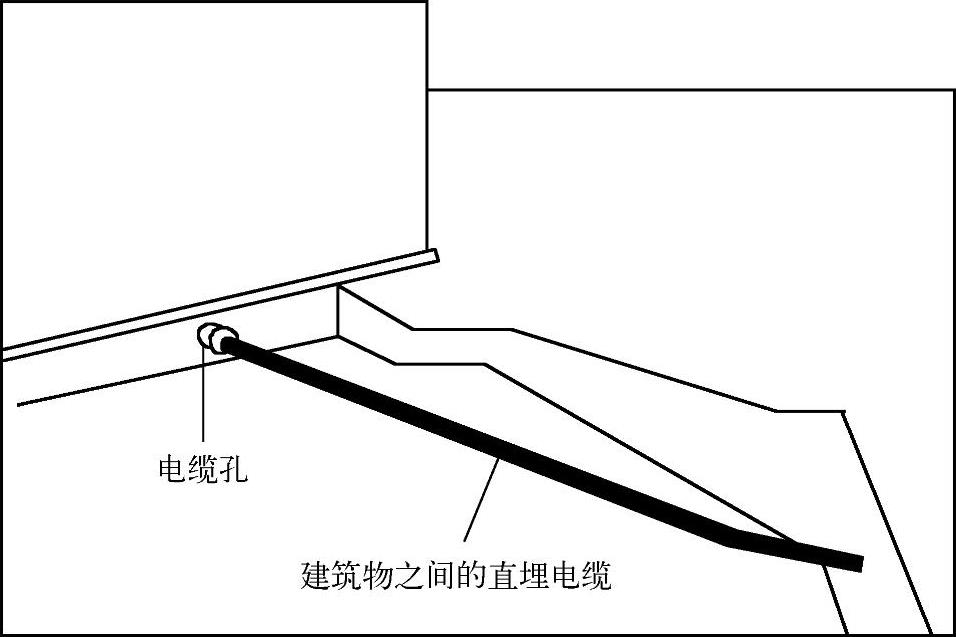

图3-15 直埋式电缆布线法

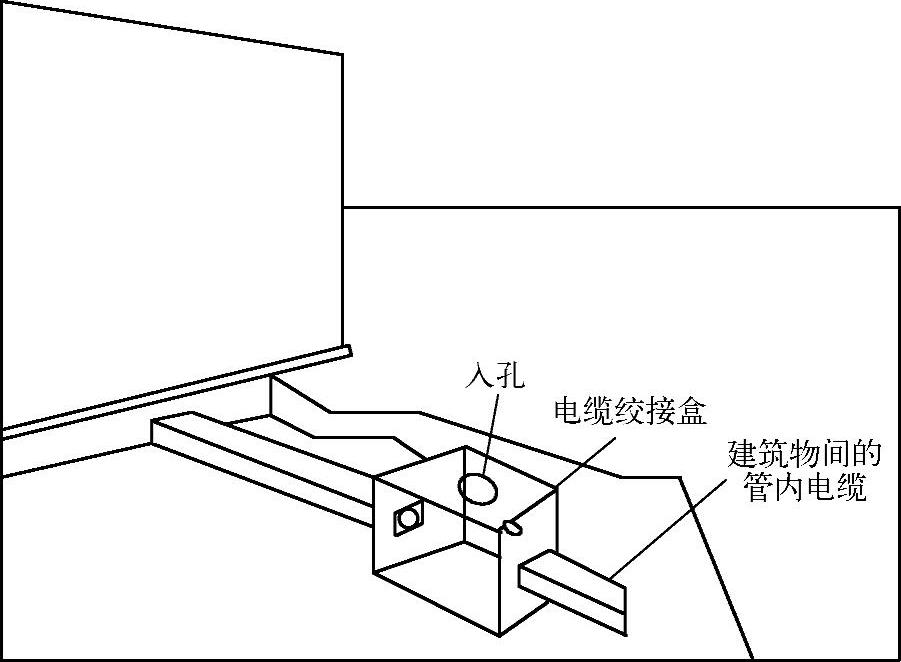

图3-16 地下管道电缆布线法
4.隧道内电缆布线
在建筑物之间通常有地下通道,大多是供暖供水的,利用这些通道来敷设电缆不仅成本低,而且可利用原有的安全设施。例如,考虑到暖气泄漏等条件,电缆安装时应与供气、供水、供暖的管道保持一定的距离,安装在尽可能高的地方,可根据民用建筑设施的有关条例进行施工。
根据对以上四种布线方式的分析,可以看出它们各有优缺点,具体优缺点对比分析表如表3-6所示。

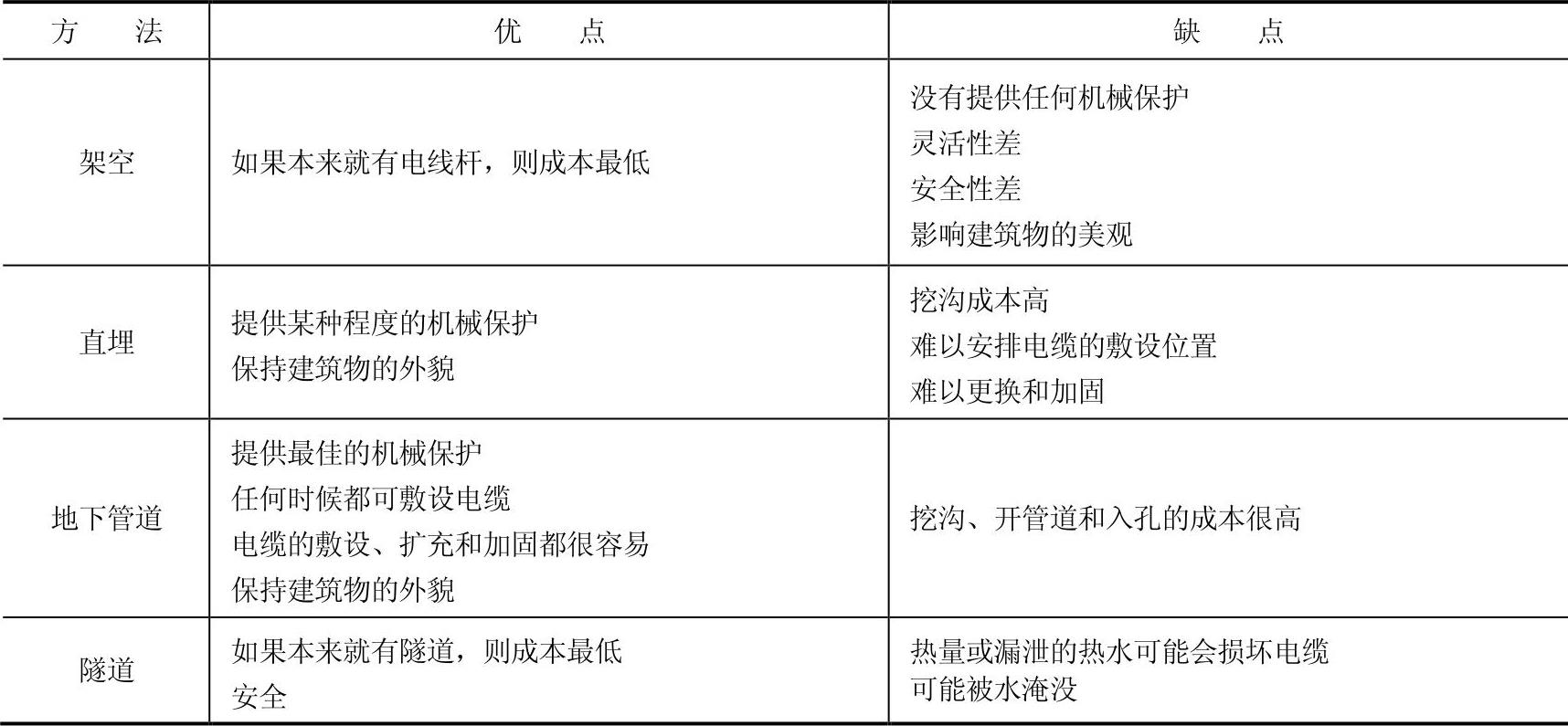

表3-6 四种布线方式优缺点对比表
