1.适配器

通常终端设备与配线子系统的信息插座之间连通的最简单方法是使用跳线，但有些终端设备由于插头、插座不匹配，或电缆线阻抗不匹配，不能直接插到信息插座上，这就需要选用适当的适配器，从而使应用系统的终端设备与综合布线配线子系统的缆线和信息插座相匹配，保持电气性能一致性。适配器是一种可将不同尺寸或不同类型的插头，与配线子系统的信息插座相匹配的设备。同时它可以提供引线的重新排列、允许大对数电缆分成较小对数以及把电缆连接到应用系统设备接口上。工作区选用的适配器应符合下列要求。

1）终端设备的连接器尺寸和类型与信息插座不同时，可使用专用电缆适配器。

2）在单一信息插座上进行两项服务时，可用“Y”型适配器。

3）如综合布线系统中选用电缆类型与所用设备电缆类型不同时，需使用适配器。

4）在连接使用不同信号的模/数转换，数据速率转换等相应装置时，应使用适配器。

5）当需要增强网络兼容性时，需使用适配器。

6）根据工作区内不同的电气终端设备，可配备相应的终端适配器。

总体而言，目前综合布线系统使用的适配器，都没有统一的国际标准，但各种产品，大都能互相兼容，所以在应用时可根据应用系统的终端设备选用适当的适配器。常见适配器的类型以及其应用如表3-2所示。

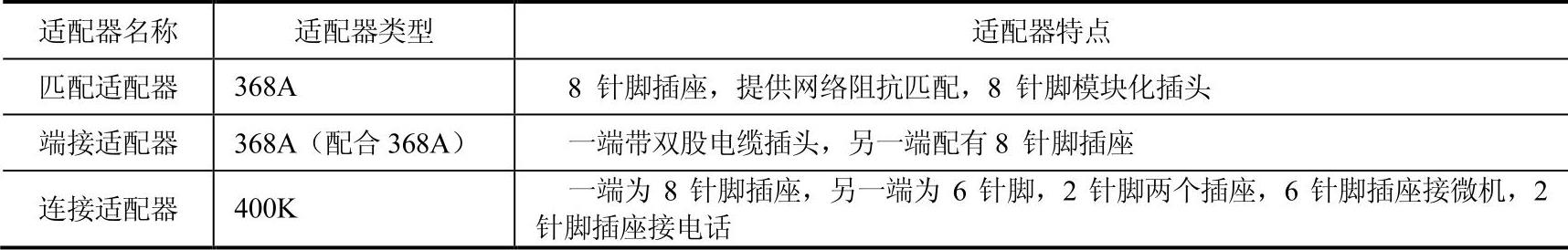

表3-2 常用适配器类型及其应用

(www.daowen.com)

2.信息插座

通常工作区子系统内的信息插座都是电缆的终结点，是终端设备的连接接口。在应用时就可用一端带有8针的插头软线插入到水平系统的一端的插座上，另一端就可以用双绞线跳线连接到插座上。信息插座为在水平干线子系统布线和工作区子系统布线之间提供可管理的边界和端口。常用的信息插座为8脚模块化信息插座，共分为基本型、增强型和综合型三种类型。目前，电话机插座安装的是一对线，而信息插座（RJ-45）安装的是四对线，目的是增加布线的灵活性。

在实际的应用中，信息插座的类型主要包括三类信息插座模块、五类信息插座模块、超五类信息插座模块、六类信息插座、光纤信息插座模块和多媒体信息插座等，其接线方式根据不同的接线标准可分为T568A接线方式和T568B接线方式。T568A和T568B标准接线方式示意图分别如图3-4和图3-5所示。

图3-4 T568A标准接线方式示意图

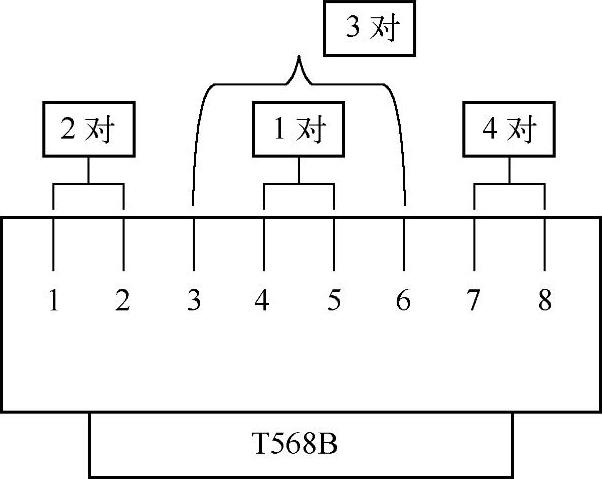

图3-5 T568B标准接线方式示意图

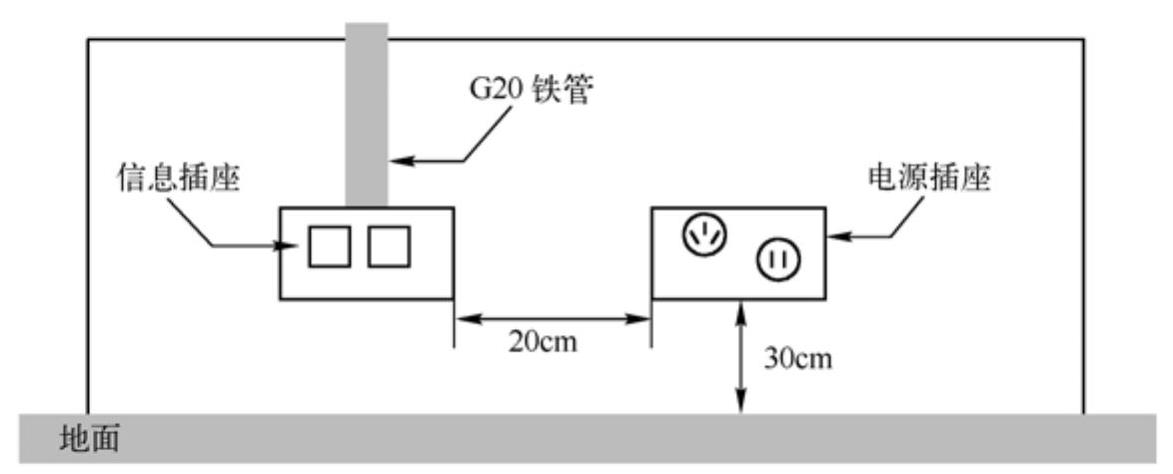

当确定信息插座的类型后，就可以确定信息插座的安装方式。工作区信息点的信息插座在安装时建议安装在离地30cm，离电源20cm的位置，工作区信息点的信息底盒采用暗装于墙体中，并和电源插座处在同一平行位置，保证整体的美观协调。信息点的安装方式及安装位置如图3-6所示。

图3-6 信息点的安装方式及安装位置示意图
