交换机基本概念及布线设计

交换机(Switch,意为“开关”)是一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。广义的交换机(Switch)就是一种在通信系统中完成信息交换功能的设备。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。通常所指的交换机就是以太网交换机,是组建局域网最主要的设备,如图2-12所示。

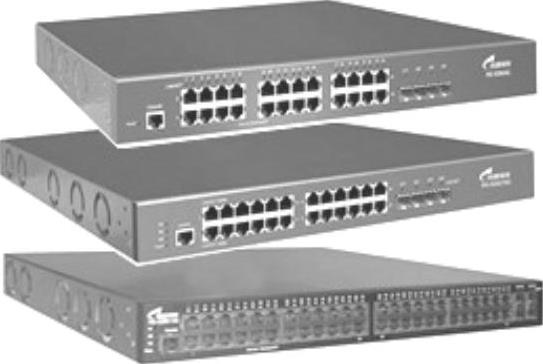

图2-12 以太网交换机

交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上,控制电路收到数据包以后,处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上,通过内部交换矩阵迅速将数据包传送到目的端口,目的MAC若不存在广播到所有的端口,接收端口回应后交换机会“学习”新的地址,并把它添加入内部MAC地址表中。(www.daowen.com)

使用交换机也可以把网络“分段”,通过对照MAC地址表,交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发,可以有效地减少冲突域,但它不能划分网络层广播,即广播域。

交换机在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的网段,连接在其上的网络设备独自享有全部的带宽,无须同其他设备竞争使用。当节点A向节点D发送数据时,节点B可同时向节点C发送数据,而且这两个传输都享有网络的全部带宽,都有着自己的虚拟连接。假使这里使用的是10Mbit/s的以太网交换机,那么该交换机这时的总流通量就等于2×10Mbit/s=20Mbit/s,而使用10Mbit/s的共享式HUB时,一个HUB的总流通量也不会超出10Mbit/s。

总之,交换机是一种基于MAC地址识别,能完成封装转发数据包功能的网络设备。交换机可以“学习”MAC地址,并把其存放在内部地址表中,通过在数据帧的始发者和目标接收者之间建立临时的交换路径,使数据帧直接由源地址到达目的地址。
