双绞线是综合布线工程中一种最常用的传输介质，也是一种最廉价的传输媒体，并且易于使用。双绞线也可支持高带宽的传输，因此作为一种最常见的、最主要的网络传输介质被广泛应用于智能建筑的综合布线工程中。

双绞线采用了一对互相绝缘的铜导线互相绞合在一起，形成有规则的螺旋形，来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。通常是对双绞线集成一束，并且用护套外皮包住，形成了典型的双绞线电缆。把多个线对扭在一块可以使各线对之间或其他电子噪声源的电磁干扰最小。通常所说的双绞线是指由8芯（4对）组成的，如图2-1所示。仔细观察可以发现，每一对线在同一长度内绞数不同，且每一对线可以用不同的颜色区分。

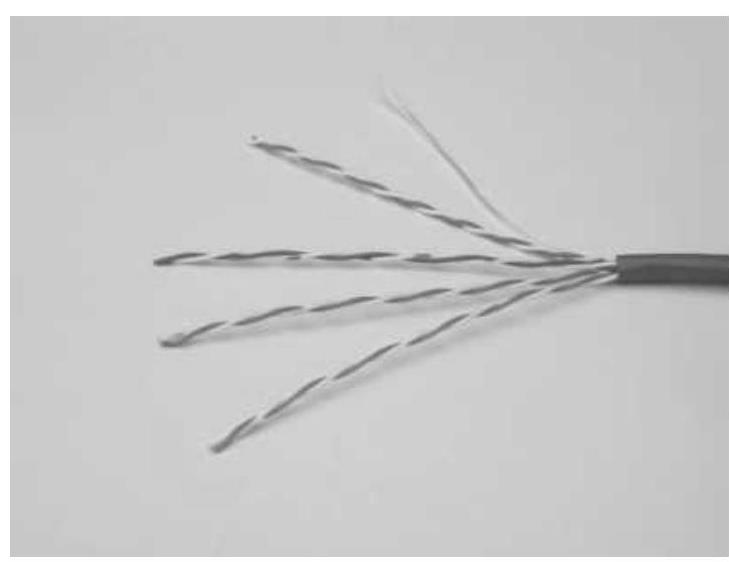

图2-1 双绞线示意图

双绞线需要通过RJ-45连接器（俗称水晶头）与网卡、集线器或交换机等设备相连。在制作水晶头时，必须符合国际标准。EIA/TIA制定的双绞线制作标准有T568A和T568B，其规定的线序标准如表2-1所示，其中双绞线的这八根线的引脚定义如表2-2所示，Tx代表发送端，Rx代表接收端。

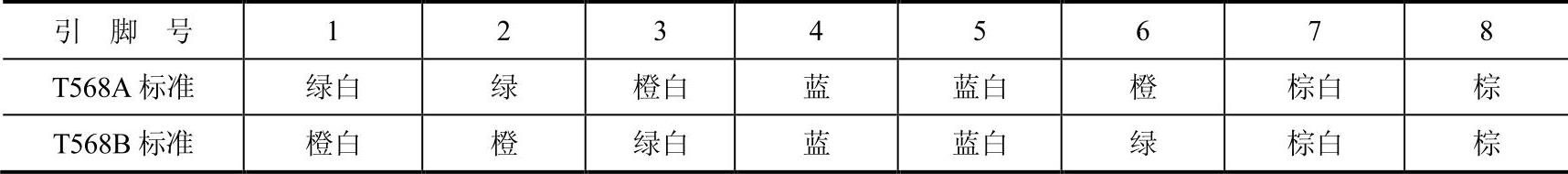

表2-1 线序标准

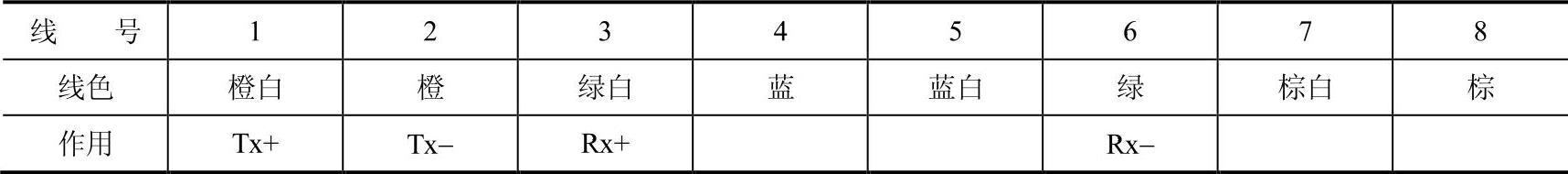

表2-2 双绞线引脚定义

按照双绞线两端线序的不同，一般划分两类双绞线：一类两端线序排列一致，称为直通线，其线序如表2-3所示；另一类是改变线的排列顺序，称为交叉线，其线序如表2-4所示。(www.daowen.com)

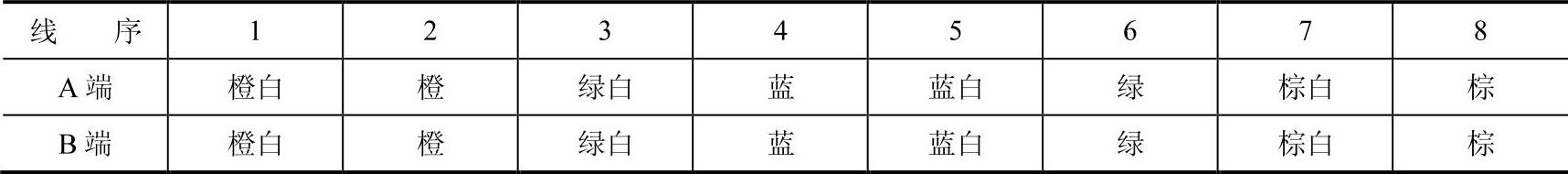

表2-3 直通线线序（机器与集线器连）

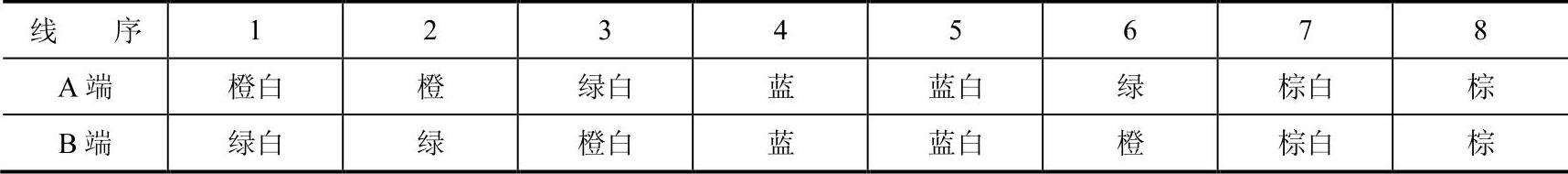

表2-4 交叉线线序（机器直连、集线器普通端口级联）

在进行设备连接时，需要正确的选择线缆。设备的RJ45接口分为MDI和MDIX两类。当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。直连线与交叉线级联使用如表2-5所示。通常主机和路由器的接口属于MDI，交换机和集线器的接口属于MDIX。例如，路由器和主机相连，采用交叉线；交换机和主机相连则采用直连线。

表2-5 直连线与交叉线级联使用表

RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号在制作双绞线接头时非常重要，一旦序号出现错误，将无法正常传输数据。
