综合布线系统采用模块化结构，按各个模块的功能进行划分，也可以将综合布线系统具体划分为六个子系统，下面分别介绍这六个子系统。

1.工作区子系统

工作区子系统是放置应用系统终端设备的地方。工作区子系统目的是实现工作区终端设备与水平子系统之间的连接，由信息插座及终端设备连接到信息插座的连线组成，如图1-3所示。工作区常用设备是计算机、网络集线器（Hub）、电话机、传真机、报警探头、摄像机、监视器和电视机等，工作区也对应配备计算机网络插座、电话语音插座、CATV电线电视插座等，并配置相应的连接线缆，如RJ45-RJ45连接线缆、RJ11-RJ11电话线、有线电视电缆，信息插座及插座与终端设备连接线缆的选配要根据所连接的终端设备类型和数量而定。

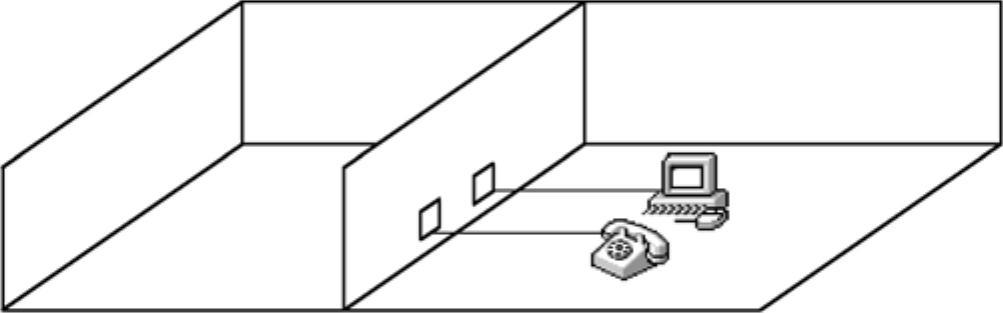

图1-3 工作区子系统

2.水平子系统

水平子系统又称配线子系统，主要是工作区的信息插座与楼层管理区的管理器件相连的线缆，如图1-4所示。它提供信息插座和管理子系统（配线架）之间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。

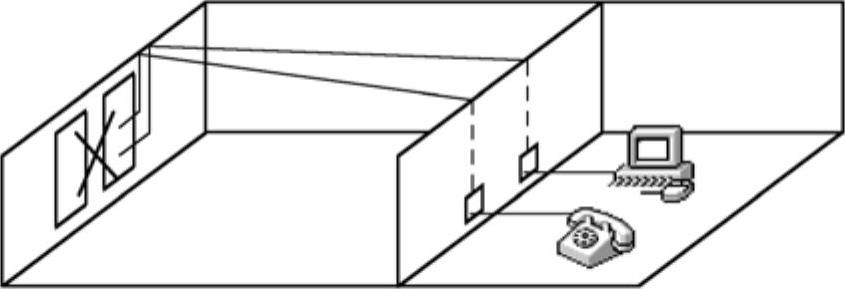

图1-4 水平子系统

在综合布线系统中，水平子系统要根据建筑物的结构合理选择布线路由，要根据所连接不同种类的终端设备选择相应的线缆。系统中常用的传输介质是四对屏蔽或非屏蔽双绞线，它能支持大多数现代通信设备。如果有磁场干扰或信息保密时可采用屏蔽双绞线。如果需要高宽带应用时，可以采用光缆，构建一个光纤到桌面的传输系统。

3.干线子系统

干线子系统即垂直干线子系统，是综合布线系统的数据流主干，所有楼层的信息流通过水平子系统汇集到干线子系统。干线子系统是由设备间和楼层配线间之间的连接线缆组成，如图1-5所示。

干线子系统一般采用大对数双绞线电缆或光缆，两端分别端接在设备间和楼层配线间的配线架上，负责连接管理间子系统到设备间子系统。干线电缆的规格和数量由每个楼层所连接的终端设备类型及数量决定。干线子系统一般采用垂直路由，干线线缆沿着垂直竖井布放，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。

4.设备间子系统

设备间子系统由设备间内安装的电缆、连接器和有关的支撑硬件组成，作用是将计算机、网络交换机、摄像头、监视器等弱电设备互连起来并连接到主配线架上，如图1-6所示。它的作用是把公共系统设备的各种不同设备互连起来，如电信部门的中继线和公共系统设备（如PBX）互连起来。为便于设备搬运，节省投资，设备间的位置最好选定在建筑物的第二层或第三层。设备间还包括建筑物的入口区的设备或电气保护装置及其连接到符合要求的建筑物接地点。(www.daowen.com)

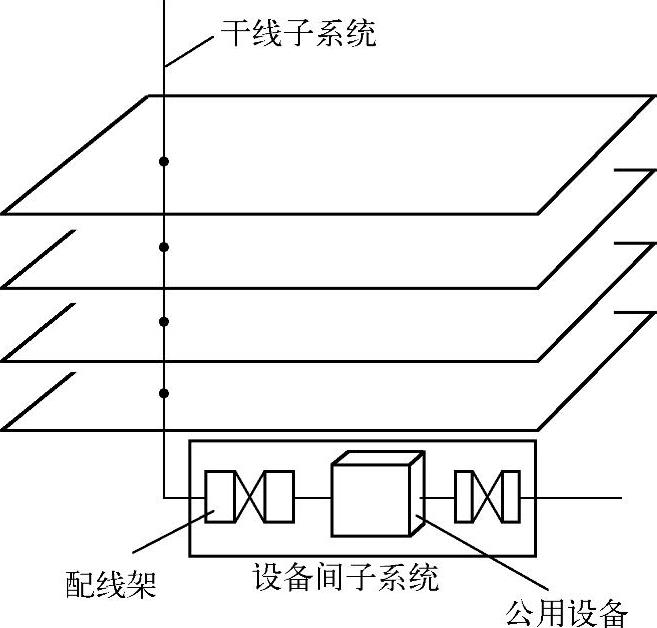

图1-5 干线子系统

图1-6 设备间子系统

5.管理子系统

管理子系统位于楼层配线间或设备间内，由线路管理器件和跳线组成，如图1-7所示。在楼层配线间内水平线缆与干线电缆的端接，设备间内干线电缆要与设备连接，这都需要安装相应线缆管理器件对线路进行端接（交连或互连），并通过跳线进行线路的调整、测试等管理工作，以实现综合布线系统的线路灵活性管理。当工作区内的终端设备需要移动到另一个工作区时，只需简单进行跳线插拔调整即可实现。

管理子系统常用的管理器件是铜缆配线架和光缆配线架，具体规格及数量由所连接的线缆类型及容量所决定。

6.建筑群子系统

建筑群子系统是将一个建筑物中电缆延伸到建筑群的另外一些建筑物中的通信设备和装置，如图1-8所示。它提供了楼群之间通信所需的硬件，包括导线电缆、光缆以及防止电缆上的脉冲电压进入建筑物的电气保护设备。

建筑群子系统一般采用光缆作为传输介质，它将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持楼群之间通信所需的硬件。

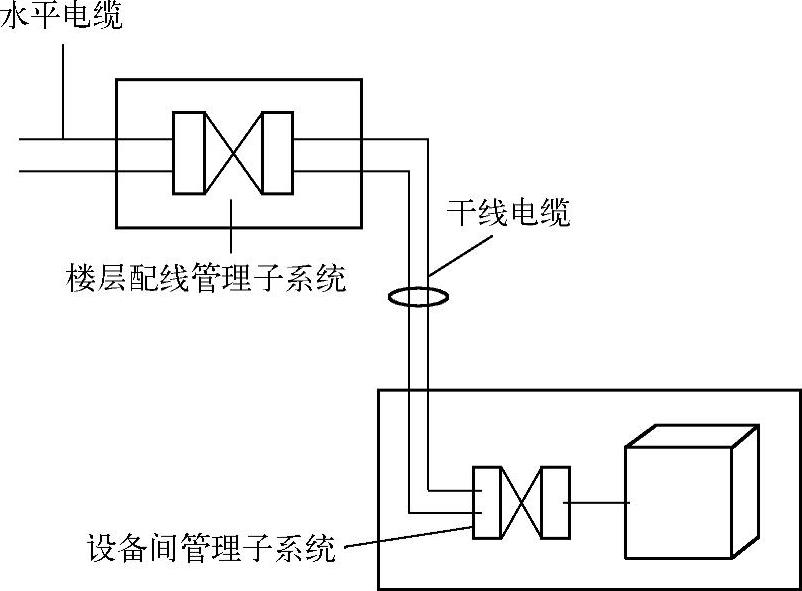

图1-7 管理子系统

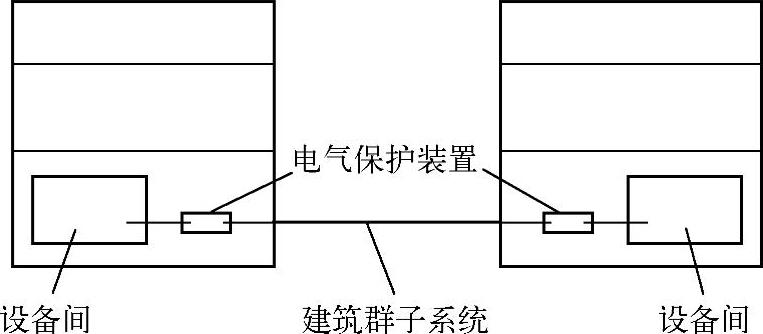

图1-8 建筑群子系统
