根据项目要求，在系统地设计仿真之后，接下来要进行的是温度控制器的装配和调试。

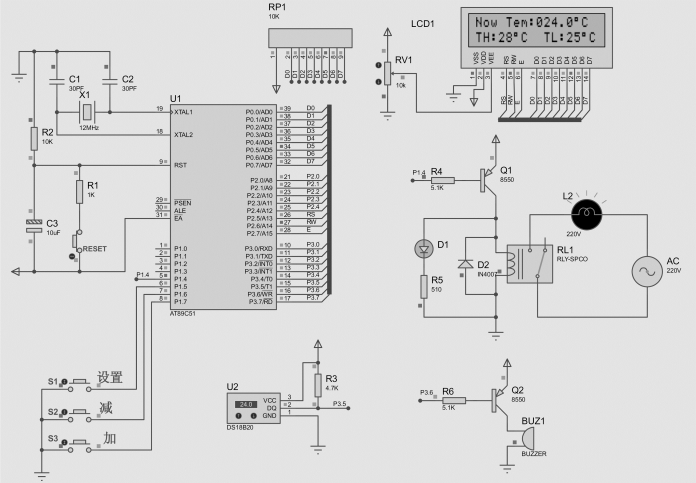

图6.19　低于下限工作状态

一、仪器设备及装配工具

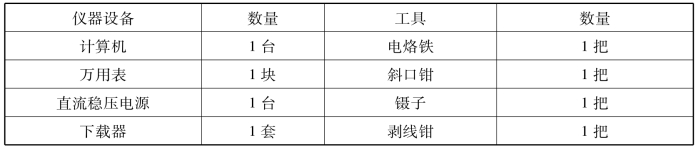

表6.1　仪器设备及工具

二、元器件的识别与测试

元器件及测试清单如表6.2所示。

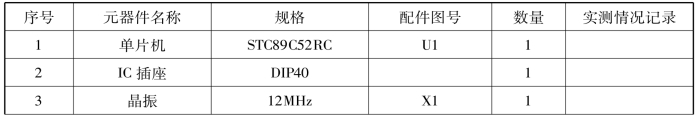

表6.2　元器件清单及其测试清单

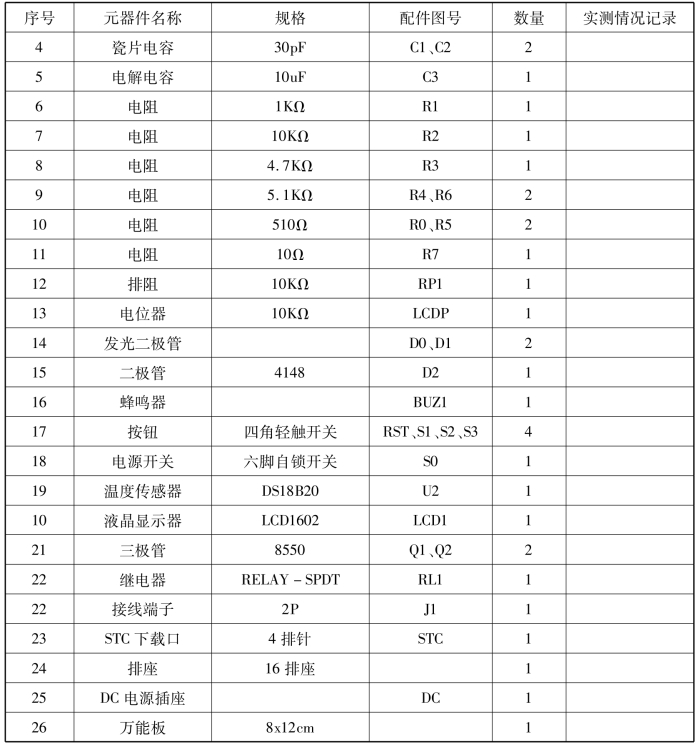

续表

三、电路板布局布线

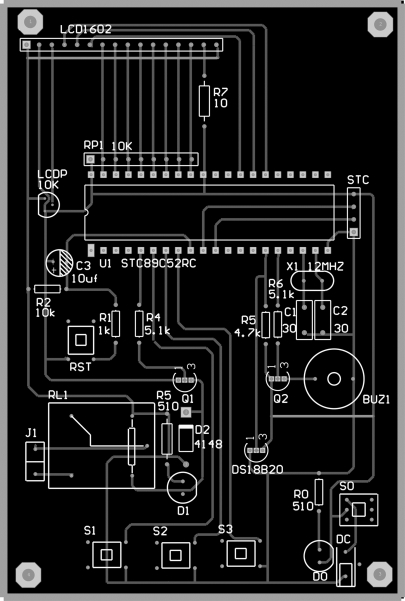

温度控制器的布局布线参考图如图6.20所示。

四、焊接与硬件调试

1.焊接

插装与焊接应遵循电子装配工艺流程。装配图如图6.21所示。

2.硬件调试

以下温度转换、显示、按键设置、蜂鸣报警的功能测试均可在仅实现温度测量的情况下完成。

图6.20　布局布线图

图6.21　硬件电路板

（1）温度测量与显示功能检测。

将LCD1602插入LCD1插座中，调节电位器LCDP，观察显示的对比度。

加电后，当温度有变化时（例如有手去接触传感器），若显示温度有变化，则说明此模块功能完成。(www.daowen.com)

（2）键盘电路功能检测。

按下设置键，观察显示器是否进入最高限温度设定状态，若有光标在上限设置温度处闪烁，这时选择加1功能键，每按一次应将温度值加1，范围为1℃～99℃。再按下设置键，则光标在下限设置温度处闪烁，选择按下减1功能键，每按一次将温度值减1，范围为99℃～1℃。再次按下设置键设置完成，进入温控状态。

操作时所设定的上限值要高于下限值，否则加减设置无效。

（3）报警电路功能检测。

LCD显示的测量温度超过设定温度时，蜂鸣器发声。

（4）继电器电路功能检测。

检测在继电器常开触点未接加热电路的状态下可进行，置测试温度分别低于下限、高于上限时，用万用表的通断测试挡测试继电器常开触点的通断状态。

五、联机调试与数据记录分析

1.联机调试

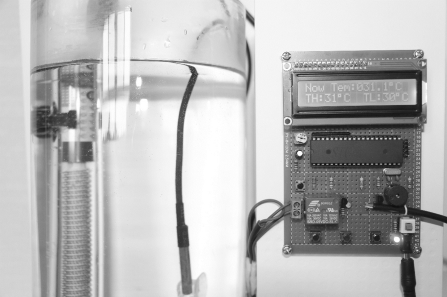

模块电路功能调试完成后，再进行实际系统的调试，将温控器用于水温控制，热源用电阻丝加热管。加热器接在220V交流电路中，由继电器控制加热电源。测温用不锈钢封装温度传感器18B20。图6.22为水温超过上限设定温度时的工作状态。

图6.22　水温超过上限设定温度

2.数据记录分析

（1）将温度控制器置于不同的工作状态下，将观察到的结果记录在表6.3中。

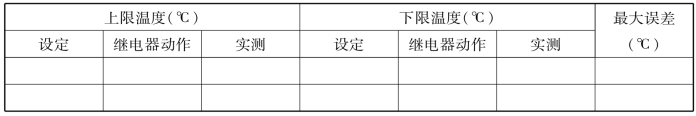

表6.3　工作状态记录表

（2）按下温度调节键，分别设置几挡温度控制范围。记录温度值在测量记录于比较表中。

表6.4　测量记录与比较

3.调试注意事项

（1）加电前，加热管必须放于水中，不能干烧。

（2）连接DS18B20的总线电缆是有长度限制的，因此在用DS18B20进行长距离温控系统设计时要充分考虑总线分布电容和阻抗匹配等问题。

（3）在DS18B20测温程序设计中，向DS18B20发出温度转换命令后，程序总要等待DS18B20的返回信号，一旦某个DS18B20接触不好或断线，当程序读该DS18B20时，将没有返回信号，程序进入死循环。如果出现此现象应及时检查处理DS18B20的焊接处。

拓展与提高

本设计的下限温度是室温，添加制冷功能，使温度控制器的温度可控范围为0℃～＋100℃，要求制作此功能的模块电路，与原电路组合，编制程序，调试实现。
