单片机外部并行扩展以单片机为核心，通过系统总线挂接存储器芯片或I／O接口芯片来实现。挂接存储器芯片就是存储器扩展，挂接I／O接口芯片就是I／O扩展。扩展系统总线结构如图5.10所示。

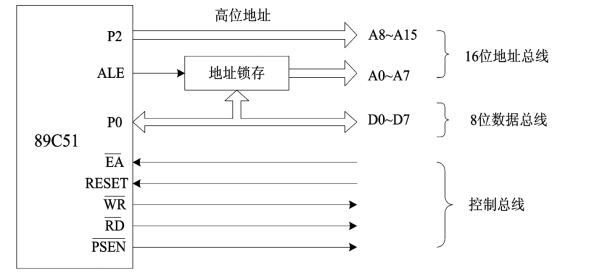

图5.10 8051单片机外部并行扩展总线结构
由于8051单片机引脚数量有限，外部没有独立的总线，只能利用I／O端口实现总线构成。
1.地址总线（Address Bus，AB）
地址总线用于传送单片机发出的地址信号，以便进行存储单元和I／O端口的选择。地址总线的位数决定了可访问存储器或I／O口的容量。8051单片机有16条地址线，所以能寻址64KB空间。
8051单片机的16位地址线由P0和P2口提供。其中，P2口提供高8位地址线；P0口提供低8位地址线。由于P0口是低8位地址和8位数据的复用线，因此必须外接锁存器，用于将先发送出去的低8位地址锁存起来，然后才能传送数据。
2.数据总线（Data Bus，DB）
数据总线用于在单片机与存储器之间或单片机与I／O端口之间传送数据。数据总线是双向的，可以进行两个方向的数据传送。
8051单片机数据总线为8位，由P0口提供。在数据总线上可以连接多个外围芯片，但在某一时刻只能有一个有效的数据传送通道。
3.控制总线（Control Bus，CB）
控制总线实质上是一组控制信号线，用于协调单片机与外围芯片之间的联系。在8051进行系统扩展时所用到的控制信号主要包括：地址锁存允许信号ALE、读片外程序存储器选通信号、片外程序存储器选择信号、外部数据存储器读／写信号等。(www.daowen.com)
二、单片机外部扩展方法
各种外围接口电路与单片机相连都是利用三总线实现。方法如下：
1.地址线的连接
通常将外围芯片的低8位地址线经锁存器与8051的P0口相连，高8位地址线与8051的P2口相连。如果不足16位则按从低至高的顺序与P0、P2口的各位相连。
外围芯片的片选信号也接至地址总线。常有三种接法：
（1）接至8051剩余的高位地址线，这种接法称为线选法。适用于外围芯片少的情况，接法简单。
（2）接至8051剩余高位地址线经译码器译码后的输出端，这种接法称译码法。适用于外围芯片数量较多的情况，但需要增加译码器。
（3）将片选信号直接接地。
2.数据线的连接
外围芯片的数据线可直接与8051的P0口相连。
3.控制线的连接
外围芯片的控制线连接可根据实际需要与8051的部分控制总线相连。
