ADC0809与DAC0832在智能电子产品制作中的应用

时间:2023-10-20 理论教育 版权反馈
【摘要】:图5.2ADC0809接口2.输出电压转换放大电路D/A转换器DAC0832采用单缓冲工作方式,片选接P2.7。由放大器LM358将DAC0832输出的电流转换为正负两路电压。图5.3电压放大电路图5.4输出显示电路二、系统原理图可调电压源原理图如图5.5所示,0~5V的输入直流电压通过调节电位器RV1得到,由IN0通道传输到ADC0809进行模数转换,转换后的数字量送DAC0832进行数模转换及放大,同时将按与放大电路同比例放大的电压值显示在数码管上。

ADC0809与DAC0832在智能电子产品制作中的应用

在确定了系统方案后,再分配各电路部分电路的STC89C52接口。由于A/D转换器ADC0809、D/A转换器DAC0832除各需要8位数据线外,还需要控制和状态信号线,因此,本系统的数码管显示器采用串行输出。接口分配见表5.1。

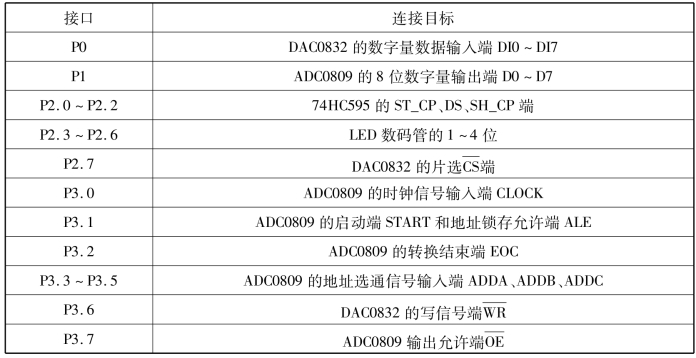

表5.1 接口分配表

一、各部分电路

1.输入转换电路

输入的模拟电压通过电位器分压得到,选择模数转换器ADC0809的IN0通道,数字量输出端D0~D7与STC89C52的P1口相连。电路如图5.2所示。

图5.2 ADC0809接口

2.输出电压转换放大电路

D/A转换器DAC0832采用单缓冲工作方式,片选接P2.7。由放大器LM358将DAC0832输出的电流转换为正负两路电压。电路如图5.3所示。(www.daowen.com)

3.电压显示电路

4位数码管采用动态显示方式,由于A/D和D/A转换部分已经使用了P0、P1和P3接口,在这里显示器段码由串行输入并行输出的移位寄存器74LS595实现。电路如图5.4所示。

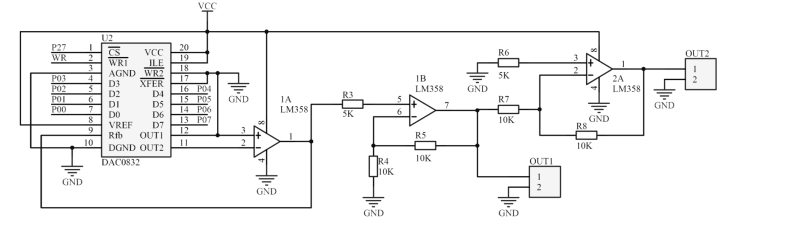

图5.3 电压放大电路

图5.4 输出显示电路

二、系统原理图

可调电压源原理图如图5.5所示,0~5V的输入直流电压通过调节电位器RV1得到,由IN0通道传输到ADC0809进行模数转换,转换后的数字量送DAC0832进行数模转换及放大,同时将按与放大电路同比例放大的电压值显示在数码管上。

知识链接:5.3相关知识→5.3.4移位寄存器74HC595和运算放大器LM358
