一、仪器设备及装配工具

仪器设备及工具如表4.1所示。

表4.1 仪器设备及工具

二、模块电路及元器件测试

甲机模块电路及元器件测试表见表4.2(a)。乙机模块电路及元器件测试表见表4.2(b)。

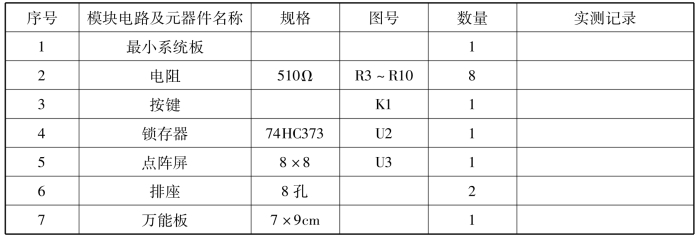

表4.2(a) 甲机模块电路及元器件实测表

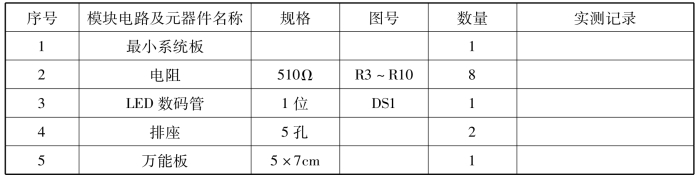

表4.2(b) 乙机模块电路及元器件实测表

所用器件中还未使用过的主要是点阵显示器,用万用表可测试出屏中二极管所在的行列及极性,测试方法是:用数字万用表的红表头任意接一个引脚,黑表头也任意接一个引脚,若某一个点阵亮则根据交点可推出哪一行哪一列,且红表头接触的是阳极。

三、焊接测试电路板

1.绘制接线图和装配图

绘制时特别要注意,弄清点阵显示器的各引脚对应的行列号及极性。(www.daowen.com)

2.焊接测试电路板

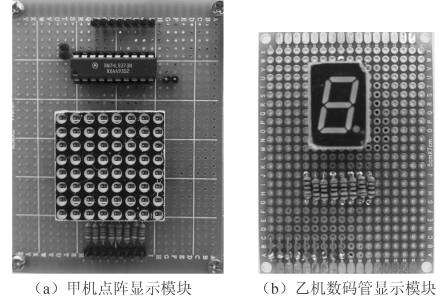

制定电子工艺文件,按照电子工艺文件进行焊接。焊接参考图如图4.7所示,其中(a)为甲机点阵显示模块,(b)为乙机数码管显示模块。

焊接后,经过初步检测,确定无短路现象后,将显示屏安装在电路板的相应插座中,进行通电测试,无论是点阵显示器还是数码管显示器都是由二极管按一定规律连接而成,测试方法类同。

图4.7 点阵显示器显示模块电路

四、系统联调

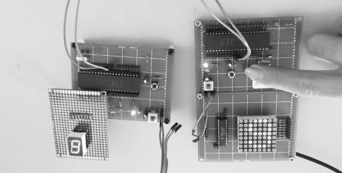

将甲乙机的目标代码HEX文件分别下载到各自的单片机中,把甲机TXD与乙机RXD与连接,电路板共地后,接通电源,按下甲机的按键,观察甲乙机显示的数字是否一致,显示的数值是否是按键按下的计数值。若调试结果与仿真运行结果不同,则根据具体表现,找出问题,解决后再调试,直至达到设计要求。图4.8为A机按键按下9次,A、B机显示器均显示的运行图。

图4.8 串行计数器运行图

拓展与提高

1.项目4中的串行计数器,只实现了数据从甲机向乙机的单向传送,现要求在乙机上添加一计数按键,实现双向计数。

2.在甲机的点阵屏上以左移的规律显示“ABC”。
