蜂鸣器是一种一体化结构的电子讯响器，它被广泛应用于计算机、打印机、复印机、报警器、电话机等电子产品中作发声器件。

蜂鸣器主要分为电磁式蜂鸣器和压电式蜂鸣器两种类型。

电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。多谐振荡器由晶体管或集成电路构成，当接通电源后（1.5～15V直流工作电压），多谐振荡器起振，输出1.5～2.5kHz的音频信号，阻抗匹配器推动压电蜂鸣片发声。

蜂鸣器从信号源上分为有源和无源两种，有源蜂鸣器直接接上额定电源（新的蜂鸣器在标签上都有注明）就可连续发声；而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。

在实际使用蜂鸣器时，区分是有源还是无源蜂鸣器、电磁式还是压电式。

例3－6　设计并仿真一“叮咚”电子门铃，当按压门铃按钮时，室内蜂鸣器发出“叮咚”声音。设fosc＝12MHz。

（1）电路设计。

图3.21为蜂鸣器的驱动电路，蜂鸣器发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的，因此需要一定的电流才能驱动它，单片机IO引脚输出的电流较小，单片机输出的TTL电平基本上驱动不了蜂鸣器，因此需要增加一个电流放大的电路。图中用三极管8550来放大驱动蜂鸣器，单片机P1.5输出高低电平经R1连接三极管B极，控制三极管的导通与截止，从而控制蜂鸣器的工作。低电平时三极管导通，蜂鸣器得电蜂鸣，高电平时三极管截止，蜂鸣器失电关闭蜂鸣。

将门铃按钮与P3.2连接，电子门铃电路图如图3.22所示。

(www.daowen.com)

图3.21　蜂鸣器的驱动电路

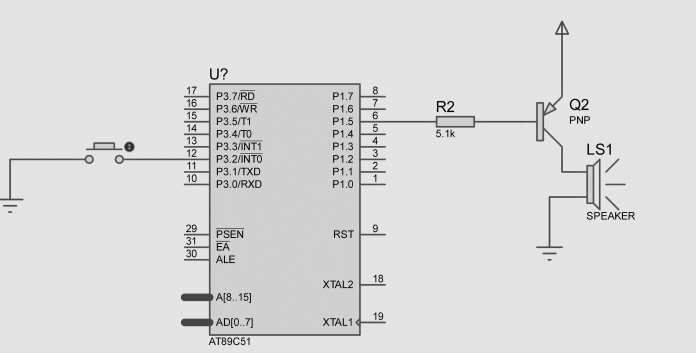

图3.22　电子门铃电路

（2）程序设计。

我们可以通过程序控制P1.5脚的电平来使蜂鸣器发出声音和关闭。程序中改变单片机P1.5引脚输出波形的频率，就可以调整控制蜂鸣器音调，产生各种不同音色、音调的声音。另外，改变P1.5输出电平的高低电平占空比，则可以控制蜂鸣器的声音大小。

利用单片机的定时／计数器和中断，定时200μs产生中断，按“叮咚”两音的周期，记录对应中断次数，在P1.5引脚输出相应频率的方波，就控制了扬声器发出的音调。

控制程序如下：
