一、仪器设备及装配工具

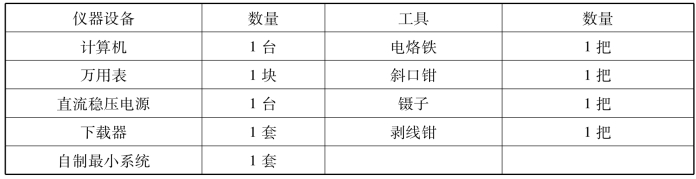

表3.1　仪器设备及工具

二、模块电路及元器件测试

1.模块电路

本项目模块电路有最小系统、键盘部分、发光二极管部分、数码管显示部分和蜂鸣器发声部组成。其中最小系统、键盘部分、发光二极管部分已制作。

2.元器件与测试记录单

表3.2所列为LED数码管显示和蜂鸣器发声电路所需的元器件清单，测试并记录。

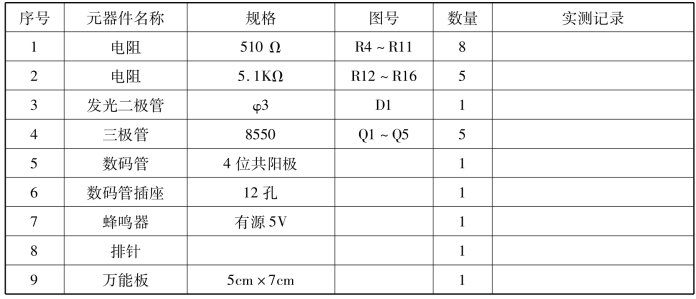

表3.2　元器件及测试记录

3.主要元器件的测试识别

数码管：它的每一笔画都是由一只LED灯形成的，因此可使用万用表的二极管测试挡检测数码管的每一段的显示情况，并识别各段和公共极及其极性。

蜂鸣器：可直接用5V电源接蜂鸣器的正负极，若蜂鸣发声响亮，说明蜂鸣器正常。

三、焊接测试电路板(www.daowen.com)

画出装配图和连线图，制定电子工艺文件，然后按照电子工艺文件进行焊接。焊接后，先用万用表初步检查电路安装，在确定没有短路后，再分别测试蜂鸣器模块和数码管显示电路。图3.7为LED数码管显示和蜂鸣器发声模块电路板。

四、系统联调

将抢答器.hex目标文件下载到单片机中，联机进行调试，按系统功能要求，逐一调试实现。图3.8为2路选手在抢答时间剩余2.6ms时抢答成功的运行结果。

图3.7　抢答器模块电路

图3.8　选手抢答成功

将的调试结果记录在表中并分析。

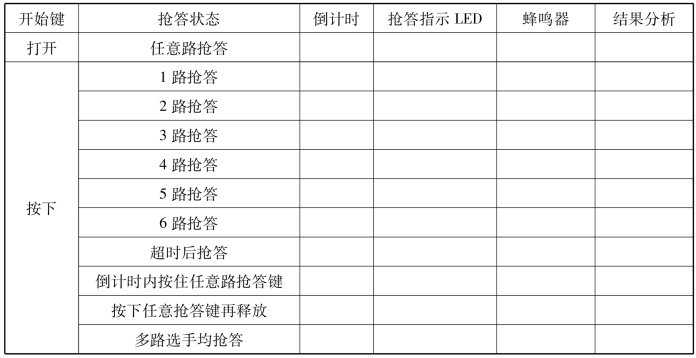

表3.3　抢答器功能测试记录

拓展与提高

1.编制程序，在电路板上的4位LED数码管显示器上显示“ABCD”。

2.编程实现4位秒表的控制，计时范围0～100s，精度10ms，计满100s后从头开始，依次循环，可进行启停控制，要求在电路板上实现。
