一、仪器设备及装配工具

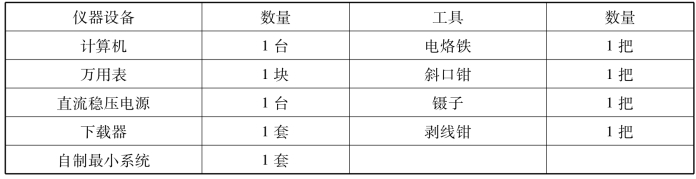

表2.5　仪器设备及工具

二、元器件及测试

本项目电路除最小系统外的功能模块电路只有键盘和LED显示部分，具有电路简单、所用元器件少、元器件在闪光灯电路中均有使用的特点，在这里主要检查发光二极管的好坏以及按钮的通断。

按表2.6所列元器件清单，测试并记录。

表2.6　元器件及测试清单

三、焊接测试电路板

1.布局与焊接

在最小系统板上，显示部分和键盘部分的布局参考图如图2.8所示。注意键盘的按钮之间以及按钮与排针之间不要布置得太近，否则会影响布线的美观以及按钮的使用，还易造成短路。

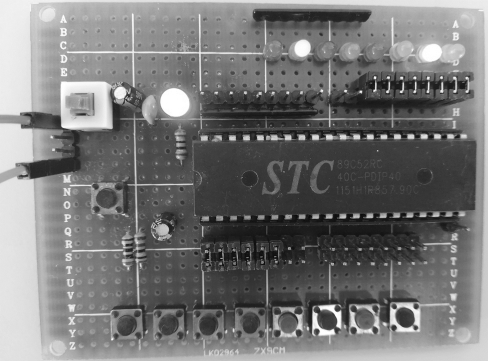

图2.8　多任务选择器电路

注意：

·焊接一路LED测试通过后再焊接下一路。(www.daowen.com)

·焊接一路按钮测试通过后再焊接下一路，按钮的4个引脚必须都焊接。

2.电路测试

用排线将显示模块和按键模块的排针对应相连，通电后，分别按下按钮，对应的LED应点亮，若观察到LED的显示状态不符，则检查电路的连接，找出问题并解决。将测试过程记录于表2.7中。

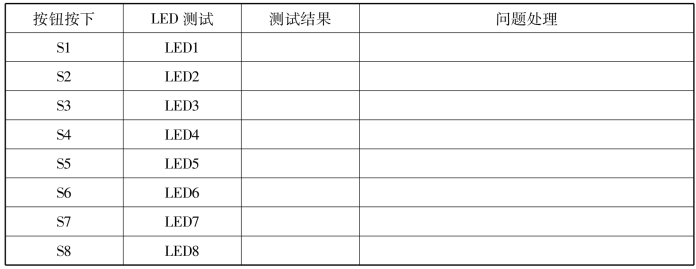

表2.7　电路测试表

四、系统联调

（1）将编译的任务选择器控制程序*.hex下载到STC89C52RC中。

（2）最小系统P1的J4与键盘模块连接，P2口的J3与显示模块连接，如图2.8所示。

（3）接通电源，分别按下各任务键观察运行结果。将运行结果记录于表2.8中。

表2.8　运行结果记录

拓展与提高

添加功能按键S7、S8，完成自定规律的8LED显示。编制程序并在电路板上实现。
