本项目要实现6个特定功能的选择，由6个按键组成的独立式键盘按下对应按键来完成，这里主函数采用选择结构，功能模块分别由子函数once（　）、lr（　）、lfun（　）、ary（　）、cpl（　）和inc（　）组成。子函数及其功能和实现方法见表2.2。

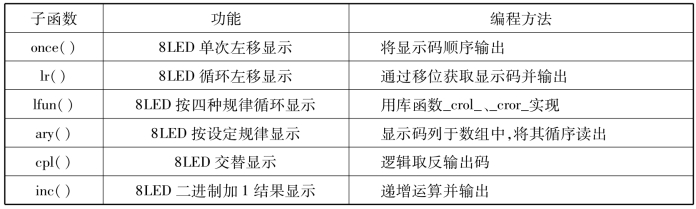

表2.2　子函数及其功能表

单片机I／O口的控制信号与8LED的亮灭状态的关系，根据电路可知，只要从P2口线输出0，则相应的灯就会被点亮。以8LED依次点亮一次为例，其控制规律如表2.3所示。

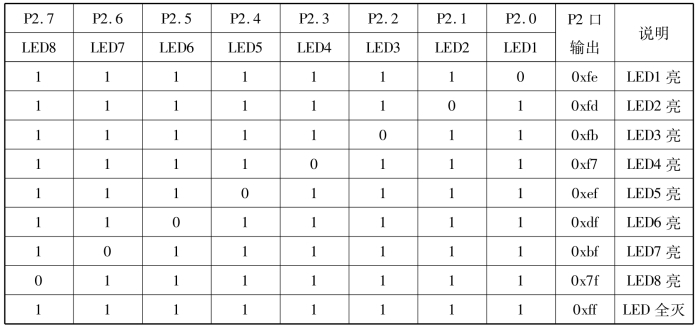

表2.3　LED点亮规律

如此看来，只要分析出项目所要求的LED点亮规律，就可排列出P2口的控制顺序。

一、主函数的编写

独立按键的软件常采用查询式结构。即先逐位查询每根I／O口线的输入状态，如某一根I／O口线输入为低电平，则可确认该I／O口线所对应的按键已按下，然后，再转向该键的功能处理程序，由于此处是6分支构成的选择结构，故选用switch语句。流程图如图2.4所示。

图2.4　主函数流程图

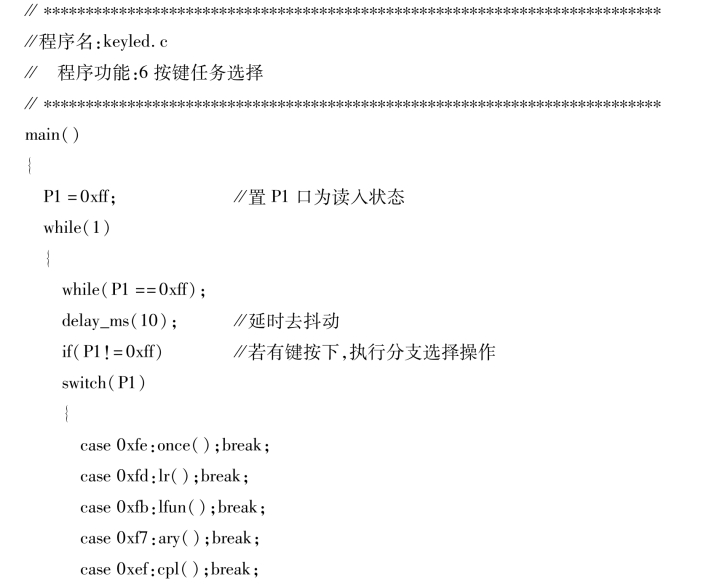

源程序如下：

二、各功能子函数

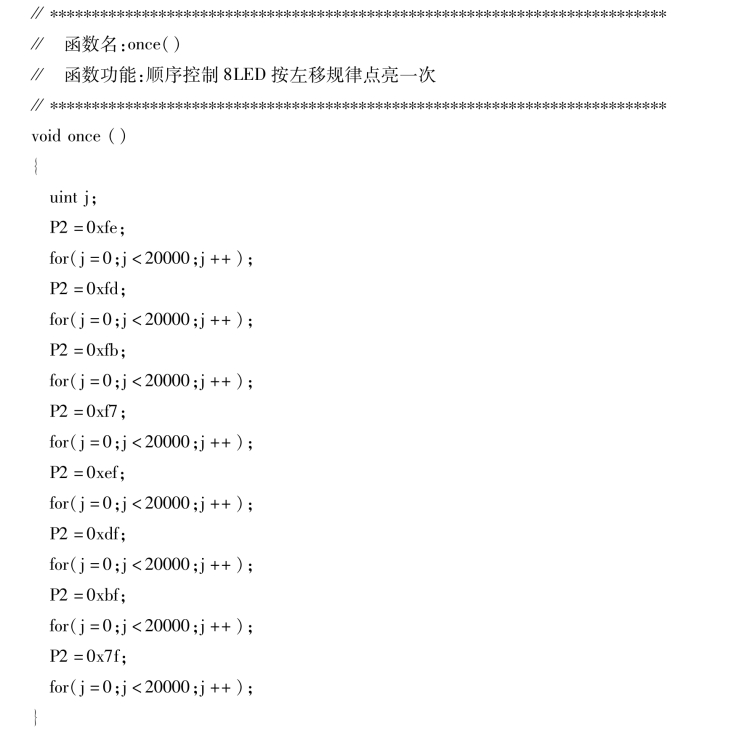

1.函数once（　）

编程思路：函数采用顺序结构，直接给出输出码并顺序输出。

2.函数lr（　）

编程思路：总结8LED依次点亮的规律可知，设定初始显示码，每次P2口输出后均将其移位后再输出，共需移位8次，则程序采用循环结构，点亮灯的时间控制由延时函数完成。程序流程图如图2.5所示。程序如下：

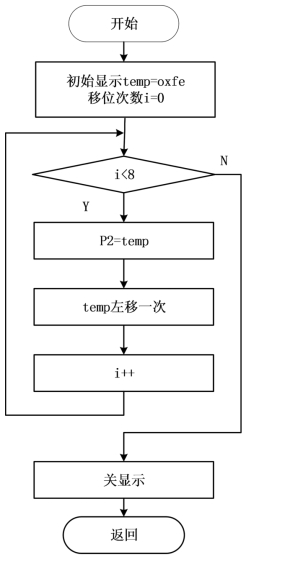

图2.5　左移点亮流程图

3.函数lfun（　）(www.daowen.com)

编程思路：C语言中没有循环移位运算符，故循环移位需编写如lr（　）的程序段完成。但C语言的函数库的头文件intrins.h中有函数_crol_（　）和_cror_（　），可完成左右循环移位。lfun（　）就用此方法。

unsigned char_crol_（unsigned char c，unsigned char b）；／／字符循环左移

unsigned char_cror_（unsigned char c，unsigned char b）；／／字符循环右移

调用形式：变量＝_crol_（变量名，移动位数）

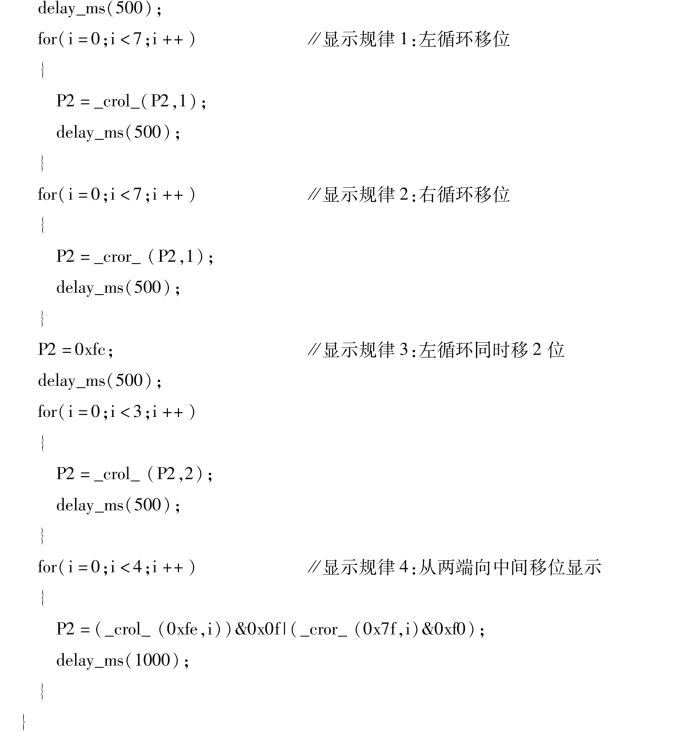

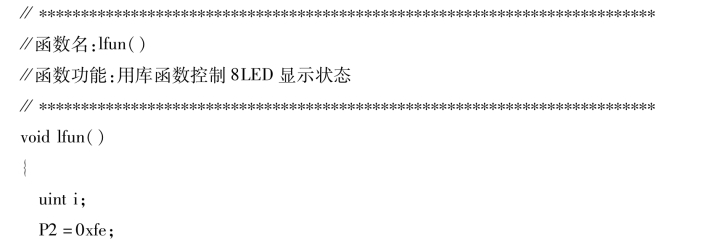

程序如下：

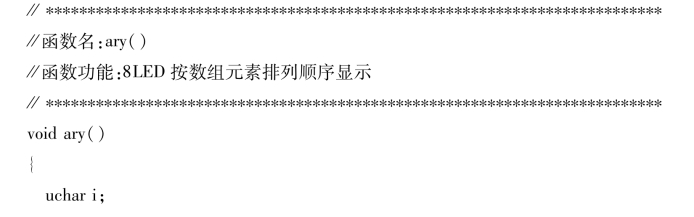

4.函数ary（　）

编程思路：建立一字符数组，将8LED的显示数据作为数组元素，按规定的显示顺序一一列出，通过循环程序依次读出后送P2口。

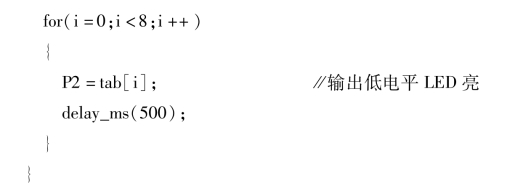

程序如下：

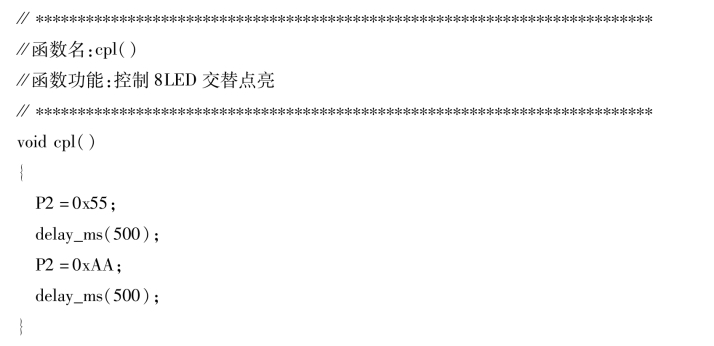

5.函数cpl（　）

编程思路：设定初始显示码，利用C语言逻辑运算中取反操作实现。

程序如下：

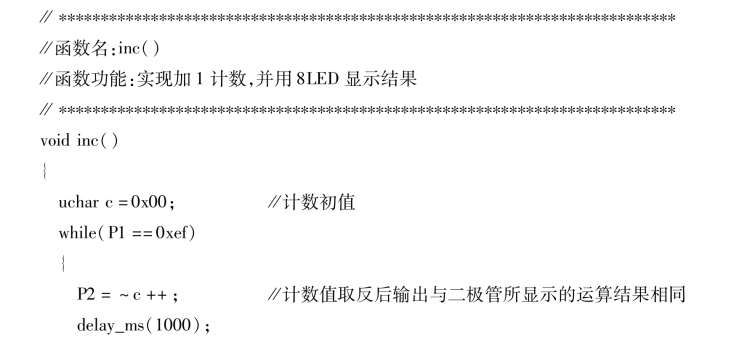

6.函数inc（　）

编程思路：设二极管亮表示1，二极管灭表示0，计数初值为0。分析可知，用循环做加法运算完成。

程序如下：

知识链接：2.3相关知识→2.3.1存储器组织、2.3.3 C语言程序设计基础
