一、仪器设备及装配工具
仪器设备及工具见表1.2所示。
表1.2 仪器设备及工具
二、元器件及测试
1.元器件及测试记录单

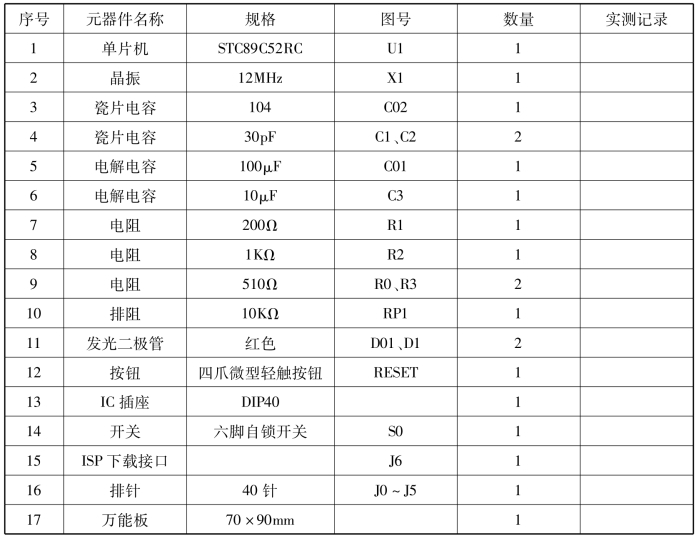

所需元器件如表1.3所列。
表1.3 元器件及测试清单
2.特殊元器件识别与测试
为了减少故障,在焊接前必须对元器件进行检测,检查元器件与设计要求的规格和安装是否一致以及元器件的好坏。同时要特别注意带有极性的元器件引脚极性,如LED和电解电容,以及外观对称的多引脚元件的各功能引脚,如按钮和电源开关的识别。
(1)发光二极管,如图1.10所示。可用以下方法测试:
图1.10 发光二极管
①目测法:引脚长的为正极,短的为负极。
②万用表检测法:选择二极管挡位,将红黑表笔分别搭在两个引脚上,若发光二极管发出微弱光亮,则说明发光二极管是正向接入,红表笔一端为正极,黑表笔一端为负极。再将两表笔对调后与发光二极管相接,这时为反向接入,万用表有溢出显示。如果不论正向还是反向接入,发光二极管均不发光,则说明该发光二极管已损坏。
(2)4脚轻触按钮,由一组常开触点组成,4个引脚已两两接通。如图1.11所示。
图1.11 按钮
由图1.11(b)和图1.11(c)中可看出,在一条直线上的是同一点。按钮两触点引脚可使用万用表通断挡测试出。

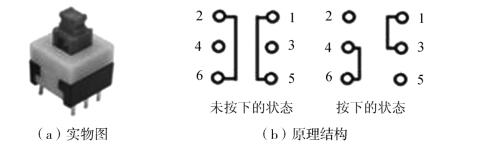

(3)6脚自锁开关,共有两组,如图1.12所示。
图1.12 6脚自锁开关
由1.12(b)图可看出,每一组中有一个引脚是公共端,各功能引脚可用万用表的通断挡测试确定。
(4)排阻,如图1.13所示。
图1.13 排阻
根据图1.13(b)可知,排阻内部的所有电阻都连接到第一个引脚上,第一个引脚是公共端。公共端也可用万用表的电阻挡测试确定。
三、焊接测试电路板
1.制定工艺要求
(1)电路布局要合理、美观。(www.daowen.com)
(2)所有接地线都连接在一起,所有电源线也连接在一起。
(3)焊接时,每一步都要按焊接工艺要求去做。
2.万能板布线
一般在万能板上布局元器件,就是基本上对照电路原理图上元器件的布局规划,以关键器件为中心开始布局,其他元器件围绕其中心的方式布局。按照以上的布局原则,先在纸上进行初步的布局再进行布线。电流较大的信号要考虑接触电阻、地线回路、导线容量等方面的影响。

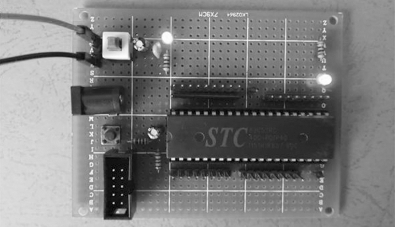

使用万能板布局参考图如图1.14所示。
图1.14 闪光灯电路板布局
3.电路焊接与测试
按照电路原理,可将电路按功能模块划分,分步进行制作调试。做好一部分就可以进行测试、调试,如果等到全部电路都制作完成后再测试、调试,则不利于排错和调试。
走线要规整,可边焊接边在原理图上做出标记。
焊接后,观察电路板的各焊点,检查是否存在虚焊或漏焊,用万用表检查线路间是否存在短路或断路以及电源接反的现象,LED与限流电阻是否串联,若有则一一排除后才能接电源测试。
(1)电源电路。接通电源后,用万用表测量开关按下前后的VCC端电压,观察电源指示灯的显示状态。
(2)复位电路。分别测量上电和按下复位按钮后的RST电压,测试如图1.15所示。
(3)时钟振荡电路。连接各模块电路,将STC89C52RC芯片插入其插座中,接通电源,ALE接示波器,观察显示波形并读取波形频率。测试如图1.16所示。
(4)LED电路。LED阳极端接电源,控制信号输入端接地,观察LED的显示状态。
图1.15 复位电路
图1.16 时钟振荡电路测试
图1.17 LED电路测试

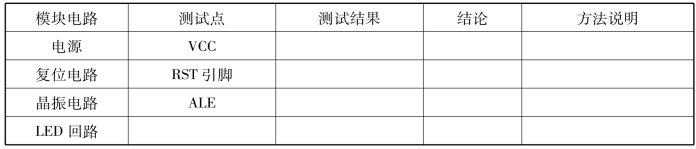

将以上电路部分的测试结果记录于表1.4中。
表1.4 模块电路功能测试表
四、系统联调
将闪光灯的目标程序LED1.hex下载到STC89C52RC中。运行程序,观察LED灯的亮灭状态。若LED以1Hz的频率亮灭循环显示,则功能实现。若运行不正常,则检查电路板、元器件和焊接点等部分,直至LED按要求显示。
拓展与提高
1.将发光二极管模块电路接在P1.1引脚上,要完成同样的闪烁规律,要求修改程序,并在电路板上调试。
2.控制LED按2Hz频率闪烁,编制程序,并在电路板上调试。
