一、闪光灯电路设计

LED单灯闪烁电路是单片机的一种最简单电路，包含4个部分：单片机、晶振电路、上电复位电路和LED电路。闪光灯电路原理图见图1.2。

1.单片机

单片机可供的芯片型号很多，考虑程序下载的方便，这里选用具有在线下载功能的STC89C52RC单片机，由于只使用内部程序存储器，故STC89C52RC的端接电源。

2.晶振电路

晶振电路为单片机的工作提供时钟脉冲，采用典型的内部时钟方式，由晶振和两个谐振电容组成。晶振直接接在STC89C52RC的XTAL1和XTAL2引脚上。选择晶振频率12MHz，电容30 pF。

3.复位电路

复位操作完成电路的初始化，使单片机从一种确定的状态开始运行。RST引脚是复位信号的输入端，高电平有效，低电平工作。常用的复位电路有上电复位电路、按键电平复位电路、按键脉冲复位电路。这里采用的是上电和按键电平复位电路。

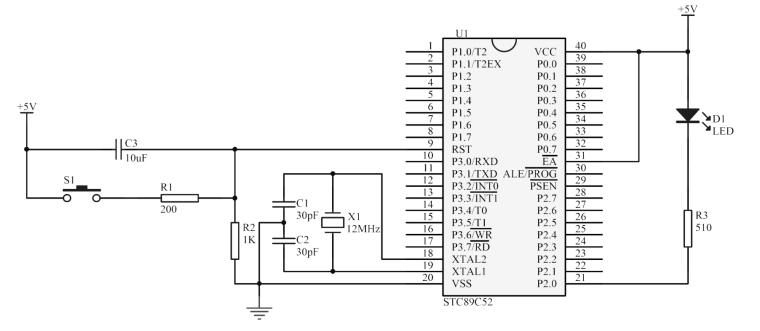

图1.2　闪光灯电路原理图

4.LED电路

常见的发光二极管有红色、黄色和蓝色等单色发光二极管，也有双色的，典型的正向压降1.8V，电流10mA。

单片机是芯片级的计算机，则可在其I／O口上直接外设，构成LED控制电路。选用P2口中的第一个端口P2.0控制一只LED，当P2.0输出为“1”时，LED截止，当P2.0输出为“0”时，LED导通。LED流过电流的大小决定了其发光的亮度，一般取5～10mA，由二极管的伏安特性知，在其正向导通工作区域，电压变化不大，这里取发光二极管导通电压VLED≈1.8V。则限流电阻的取值范围为：

其中VOL为单片机并行I／O口输出低电平时的典型电压值，此设计取电阻值为510 Ω。(www.daowen.com)

二、电源

电源电路如图1.3所示。S0工作电源开关，按下后接通电源，为最小系统提供VCC。两个滤波电容C01、C02使电路的工作电源更加稳定。D0为电源的指示灯，通电后D0灯亮。

图1.3　电源电路

三、具有下载功能的最小系统设计

单片机最小系统是单片机控制系统中必不可少的一部分，因此各项目电路中均有，包含三个部分：单片机、晶振电路、上电复位电路。在闪光灯电路板制作时，将最小系统制作为通用电路板，与其他项目共用，因此要考虑三个问题：

（1）并行I／O口各外设共用。

（2）P0口作为通用I／O口输出场效应管的漏极是开路的。

（3）程序的下载。

设计电路原理图见图1.4。从图中可看出，4个并行口均外接连接端口J1～J4，其中P0口外接10KΩ上拉电阻，下载接口有两种，分别可用于STC和AT89S系列单片机的程序下载。

知识链接：1.3相关知识→1.3.2→构成最小系统

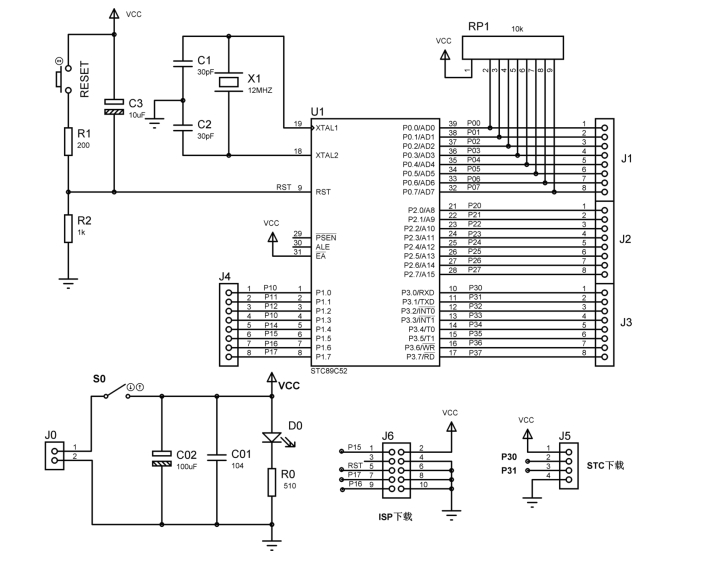

图1.4　具有下载功能的单片机最小系统
