LED点阵显示屏的基本显示元件是8×8LED显示块，如图13-11所示。其原理与数码管类似，由64个LED排成8行8列，同一行的LED阴极连在一起，同一列的LED阳极连在一起，如图13-12所示。当行1输出低电平（术语称为被选中）时，第1行的8个发光二极管会根据列1到列8的电平状态被点亮（对应列输出高电平）或熄灭（对应列输出低电平）。若采用本书前面所讲的扫描思想使用软件控制行1到行8循环分别选中并在列1到列8输出相应数据，则会使LED显示块显示一定的图形。

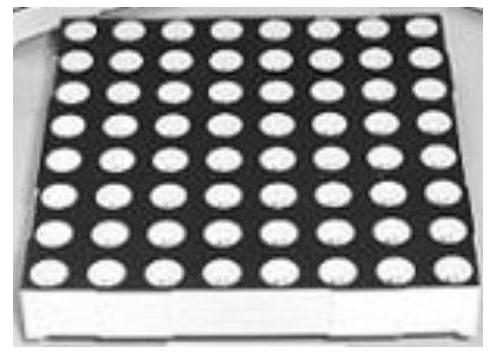

图13-11 8×8LED显示块实物图

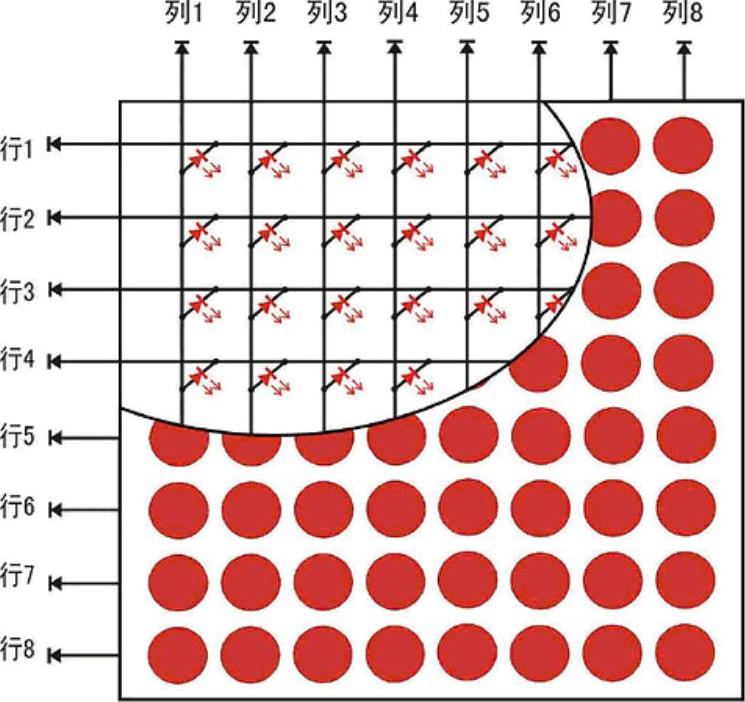

图13-12 8×8LED显示块原理结构图

例如，要在8×8LED点阵显示屏上显示字母E，实际上要显示的是E的字形，这与在数码管上显示数字字形的思想相同。假设E的字形如图13-13所示。

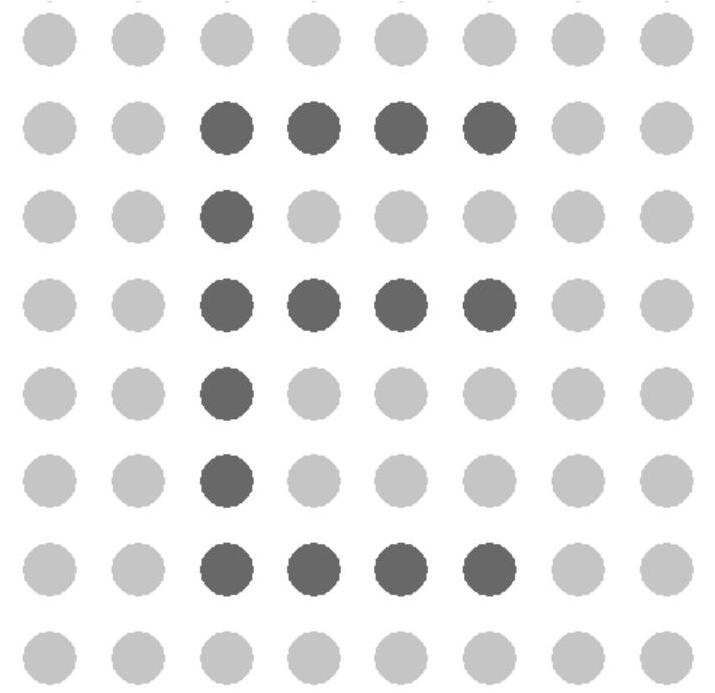

图13-13 用LED点阵显示字母E的字形

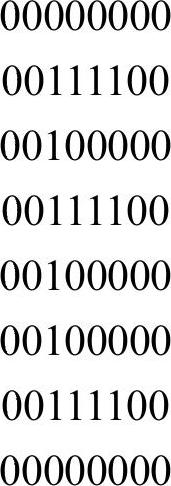

这里若用二进制数0代表灭的点，用1代表亮的点，则图13-13可以用二进制表示为：

把以上E的字形的二进制数据从上到下按顺序用十六进制数记录。

这样就得到了E的十六进制的字形码（习惯上字形码都是以十六进制形式表示）。有了字形码就可以用扫描法程序来实现在8×8LED点阵显示屏上E的字形了。

若想得到其他字母的字形，请使用专用的字模软件来生成。本书附赠的光盘中有一款名为“字模提取V2.1”的自由软件（作者网名horse2000，感谢其无私的奉献），读者可以用此软件生成任意字母或数字的字形。

软件在光盘位置：“\Example\Chapter13\字模提取软件\ZIMO21.EXE”。

下面通过一个简单的程序来演示8×8LED点阵显示屏的基本控制方法。(www.daowen.com)

【例13-3】电路图如图13-14所示。编程控制8×8LED点阵显示屏K1显示字母E的字形。

电路图在光盘位置：“\Example\Chapter13\S132\LED88.DSN”。

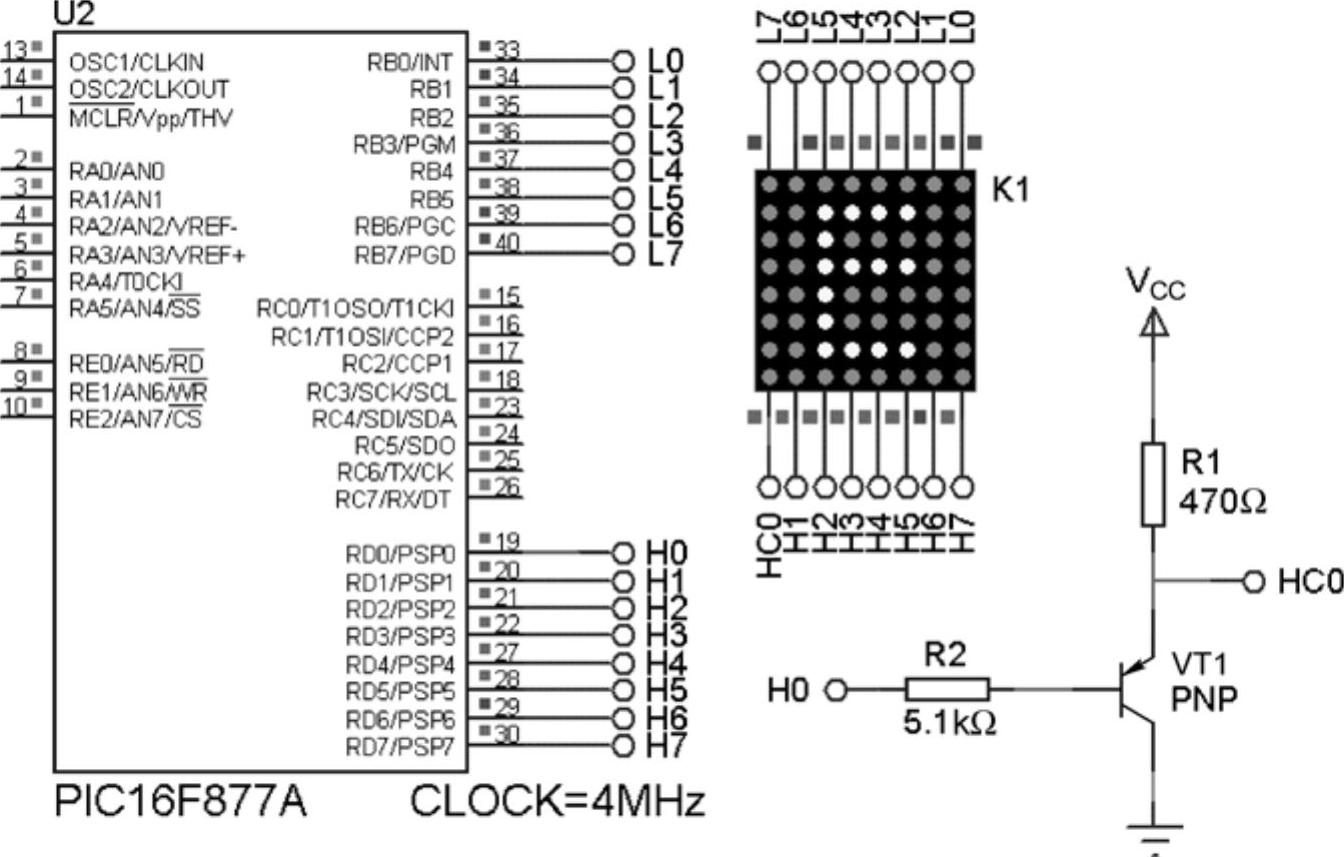

图13-14 基本的8×8LED显示屏控制原理图

题意分析

●在图13-14中，H0～H7表示行选信号，用PORTD控制。在实际电路中，由于LED显示屏耗电量比较大，单片机无法直接驱动太多的显示屏，所以应该为每个行选信号上加入驱动电路。其连接方法可以参考图13-14中的H0与HC0通过晶体管VT1相连的电路。由于书版面空间有限，H1和H7未加驱动电路，实际电路中需要加入。

●L0～L7是用来显示每行的字形数据端口，通过PORTB输出。

●要想显示E的字形，根据扫描法思想，先把表示E字形的第一行二进制数送L0～L7，然后仅点亮第一行；依次再把表示E字形的第二行二进制数送L0～L7，然后仅点亮第二行；……。如此反复8次后就实现了把E的字形码送LED显示屏输出的功能。由于人眼有视觉暂留现象，所以当连续输出时，人就会看到E的字形了。

设计过程

1）用MPLAB新建项目S132，语言工具选择为“HI-TECH Universal Toolsuite”，保存在“C：\S132”文件夹下。

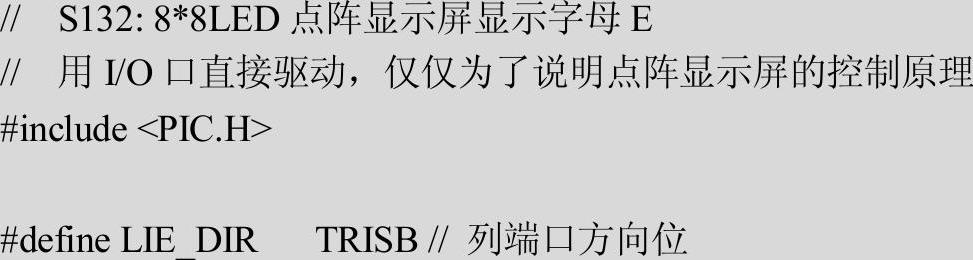

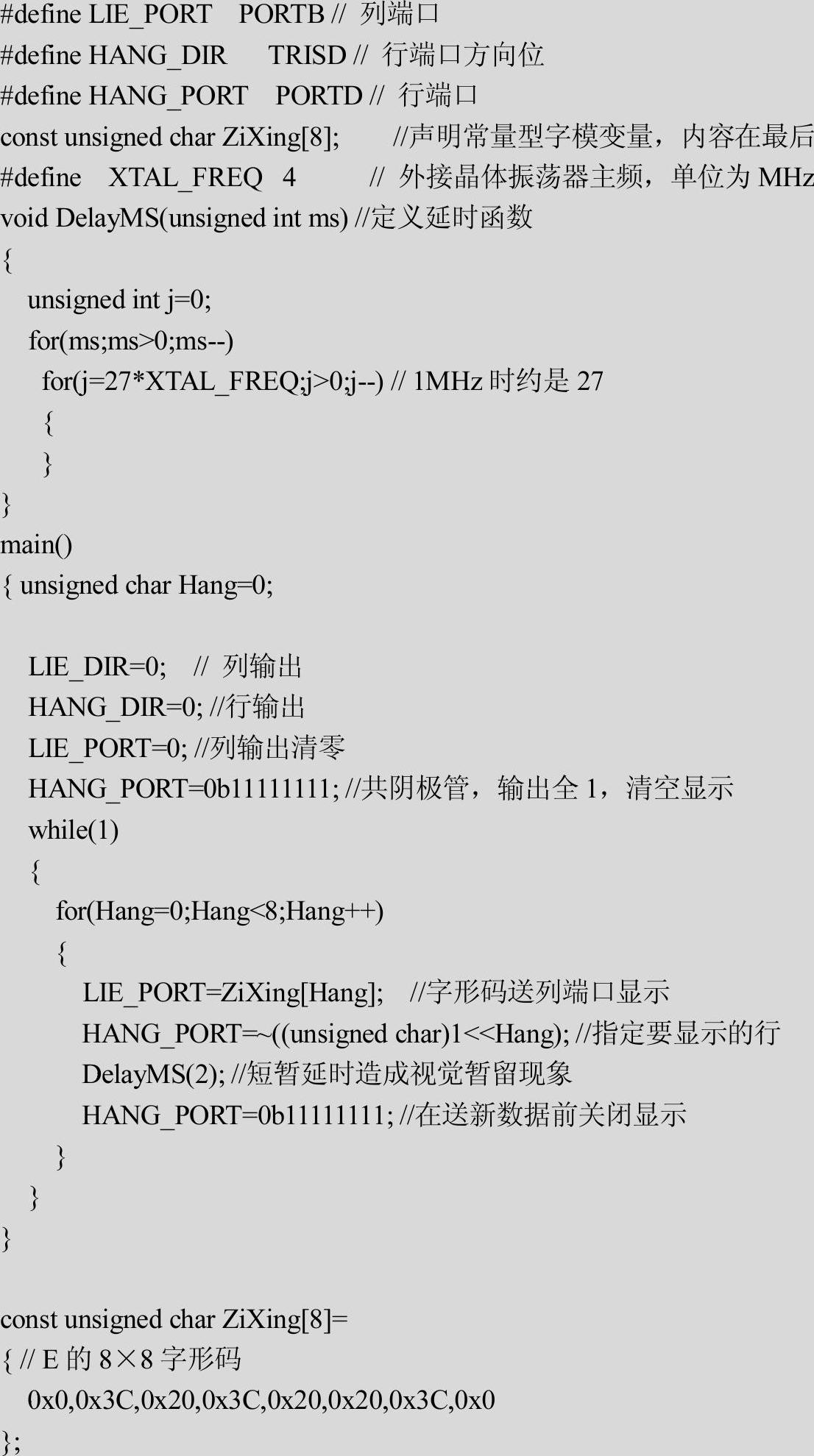

2）新建main.c文件并加入项目中，其内容如下所示。

3）程序录入完毕后，保存并编译成功。然后用调试工具Proteus VSM加载“LED88.DSN”。启动VSM后运行程序。程序运行效果是显示屏上显示E的字形。
