LM016L是一款16字符×2行显示的字符式液晶显示屏。其功能特点如下。
●内置HD44780控制器:可直接产生192种常见字符图形。
●字符编码与ASCII兼容,并且允许用户自编字符用于显示。
●只需单一的+5V供电即可工作。
●重量轻:小于或等于100g。
●体积小:小于或等于11mm厚。
●功耗低:10~15mW。
●指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求。
●接口简单方便:可与8位微处理器或微控制器相连。
●工作温度宽:-20~70℃。
●可靠性高:寿命为50000小时(25℃)。

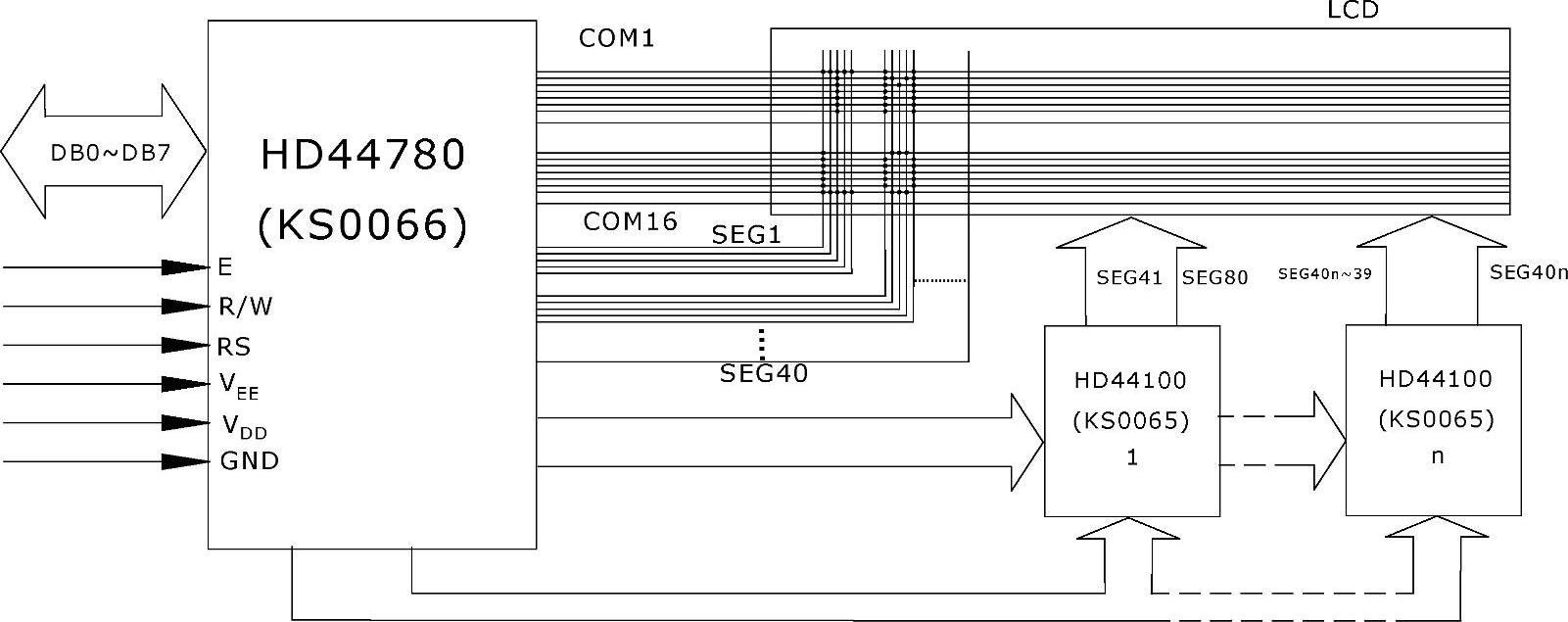

LM016L的系统结构如图13-2所示。
图13-2 LM016L的系统结构示意图
由于其采用了HD44780芯片控制,所以把对液晶模块的控制就转换为对HD44780的控制。HD44780共有14个控制信号,每个信号功能如表13-1所示。

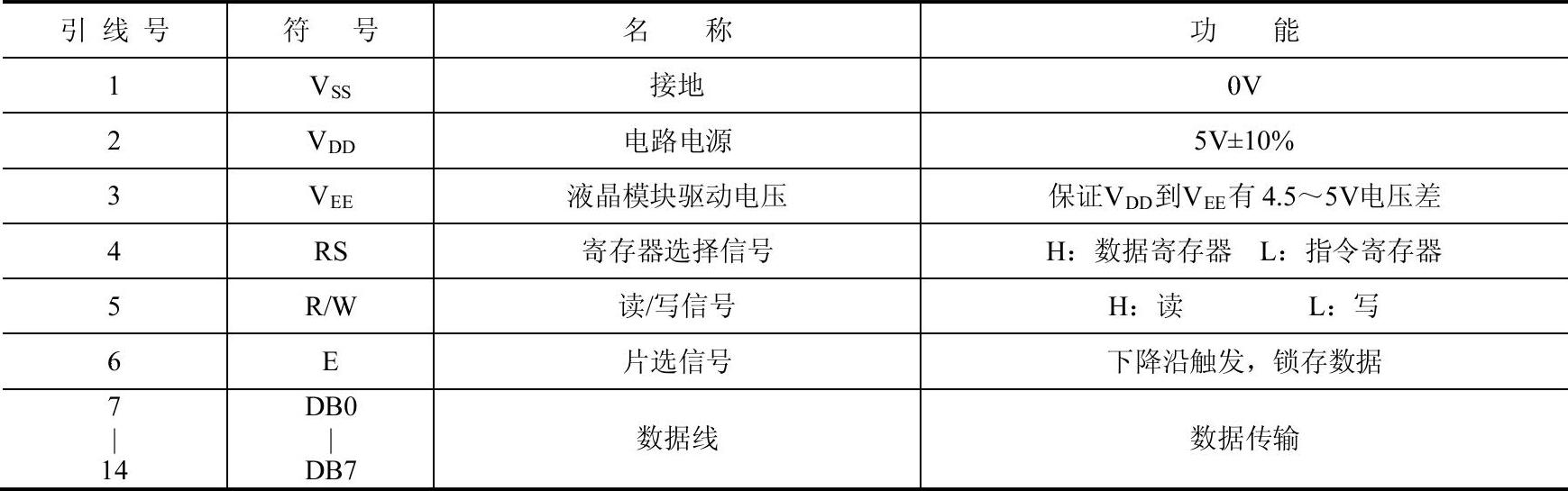

表13-1 HD44780引脚
注意:H(High)表示高电平,L(Low)表示低电平。
其中,VSS接地,VDD接+5V,VEE接地,这样液晶显示屏就可正常供电,余下的引脚用单片机的通用I/O引脚控制即可。一个参考的硬件连接如图13-3所示。

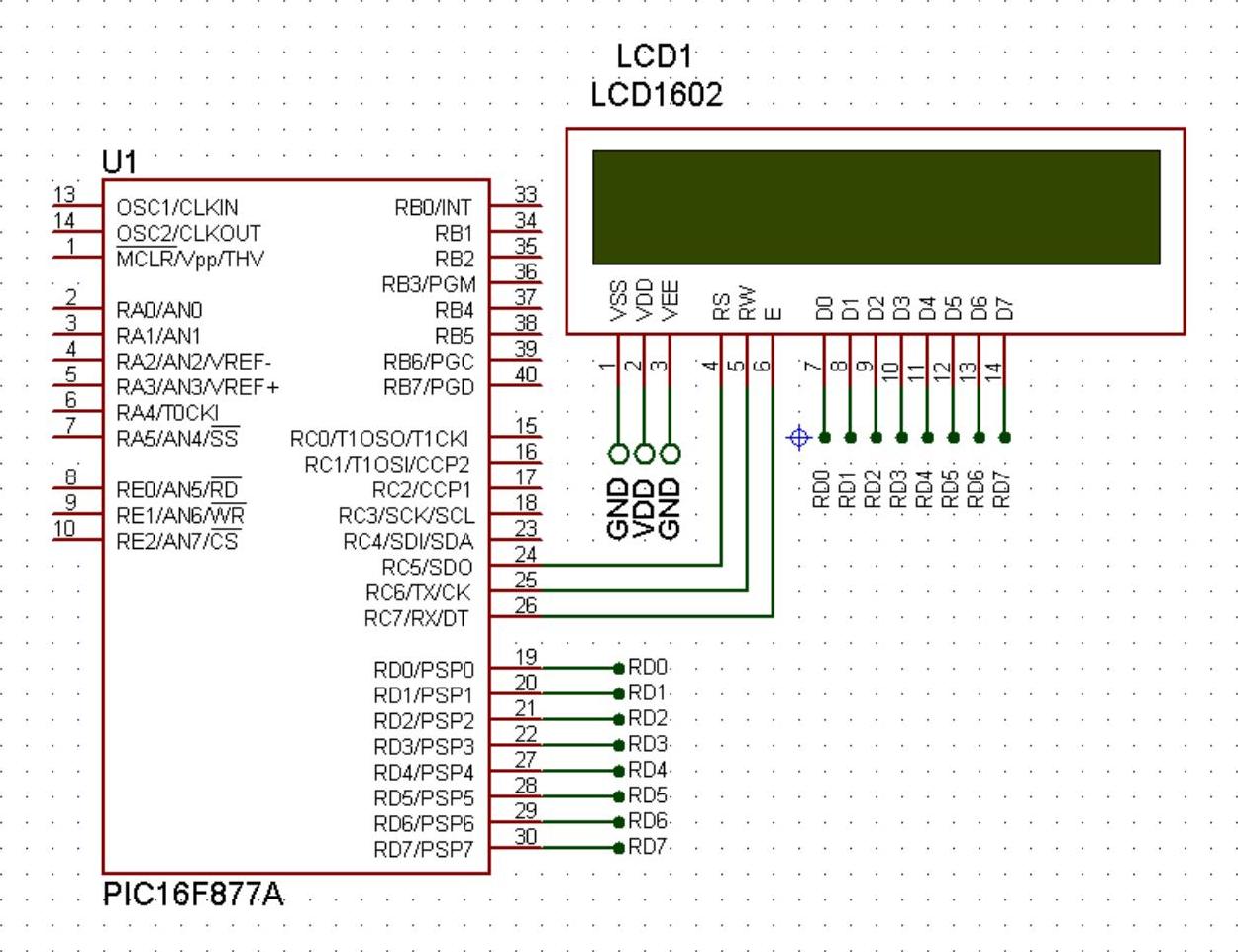

图13-3 LM016L与PIC16F877A接口电路图(www.daowen.com)

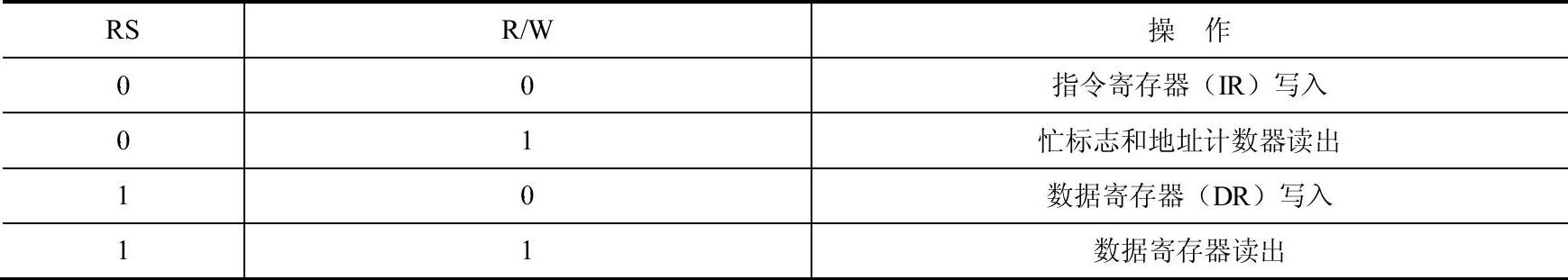

RS与R/W信号配合能够确定对芯片的4种操作,如表13-2所示。
表13-2 寄存器选择功能表
备注:当忙标志为1时,表明正在进行内部操作,此时不能输入指令或数据,要等内部操作结束。当忙标志为0时,才能继续操作液晶。

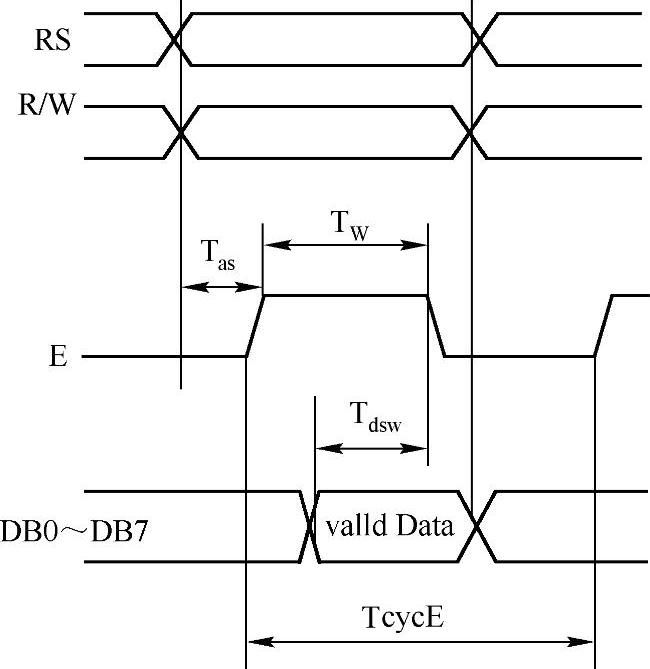

当E信号产生下降沿时,指定操作生效。其信号操作时序如图13-4所示。
图13-4 LM016L信号操作时序图
图13-4中关键信号时间宽度如表13-3所示。

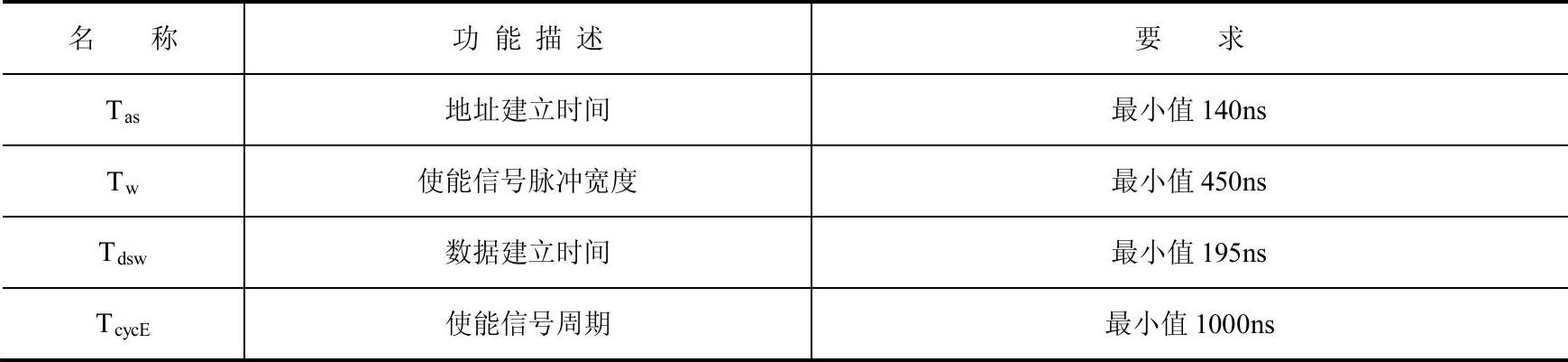

表13-3 LM016L的关键信号时间宽度
对于表13-3中的数据在用软件编写操作时序时必须遵守,否则可能无法完成正确操作。例如,当PIC16F877主频为20MHz时,一条指令周期仅为0.2µs,即200ns,这样在用程序实现此操作时序时在使能信号E置1后要延时3个指令周期(用C语言可以加入3个NOP函数),保证高电平持续时间大于使能信号脉冲宽度Tw的最小值450ns的要求。下面举例说明。
【例13-1】电路图如图13-5所示。单片机主频为20MHz。编写一段代码向LM016L液晶模块的数据寄存器写入数据'A'。
电路图在光盘位置:“\Example\Chapter13\S131\sch\LCM1602_8bit.DSN”。
图13-5 LM016L与PIC16F877A接口实验原理图
题意分析
●题目要求向液晶模块的数据寄存器写入内容。查表13-2可知,RS信号为1,R/W信号为0。根据图13-5中的连接方法可知,RC5应输出1,RC6应输出0。当E信号产生一个脉冲后数据被打入到液晶模块的数据寄存器中。数据由PORTD提供,E信号由RC7提供。

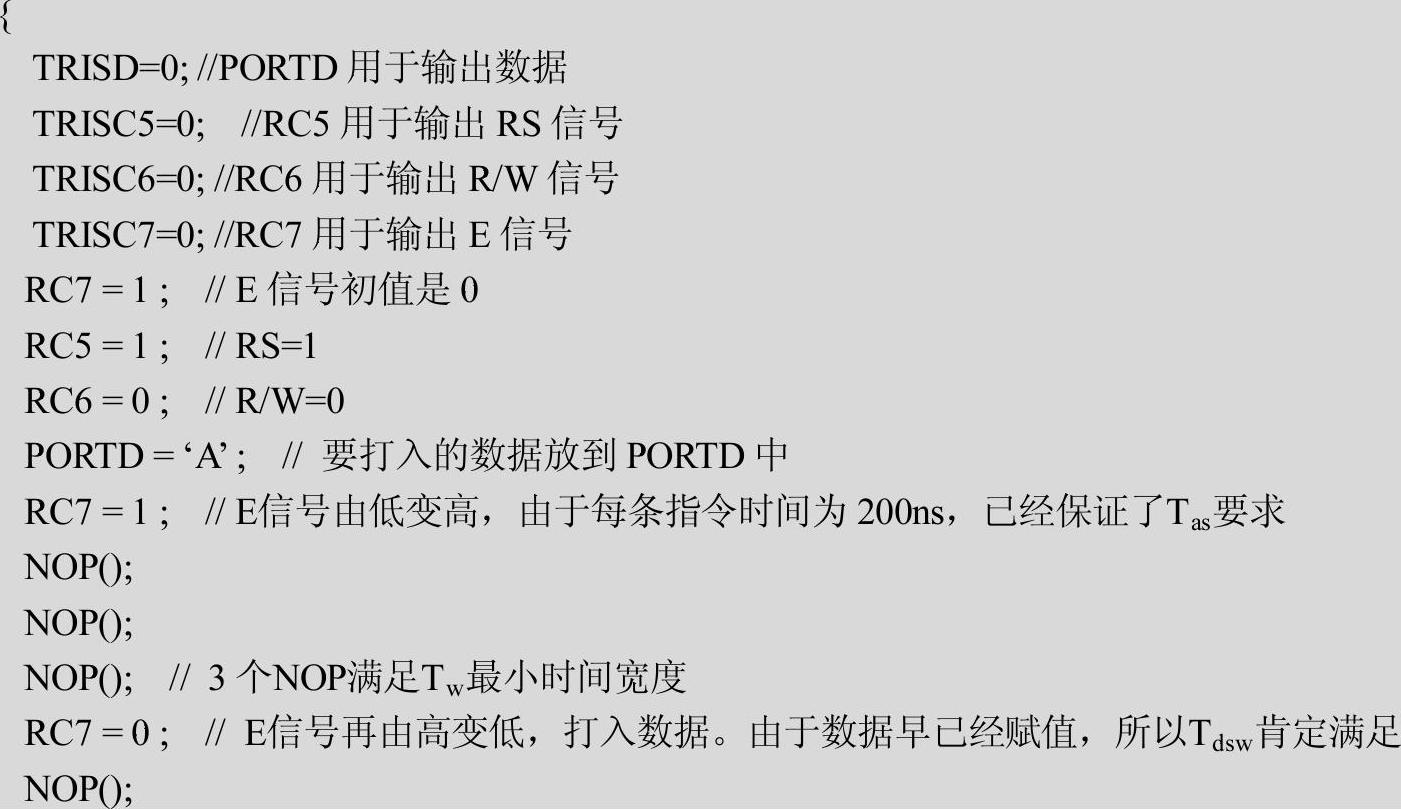

●根据图13-4可得到以上信号的输出顺序。用C语言描述如下。
