【例11-3】电路图如图11-27所示。编程实现每重启一次单片机，就把单片机的重启次数显示在数码管上，设重启次数保存在24C02C的0x04地址处。按S1则清空重启次数。

电路图在光盘位置：“\Example\Chapter11\S113\24C02C.DSN”。

题意分析

●S1状态可以由RB7得知，所以RB7应为输入状态。数码管X1由PORTD控制，所以PORTD应为输出状态。为了简化电路图，限流电阻未加。

●U1通过硬件I²C与EEPROM相连，所以RC3和RC4都应为输入状态。

●WP接地使写保护失效便于写入数据。A2到A0接地使U2的I²C从机地址为0b1010000。

●图11-27中的U3是I²C调试器，读者在调试此例子时可以用此调试器来观察I²C总线上的信号是否合理。

●为了便于读者使用此代码，本例将PIC16F877的硬件I²C主模式操作代码写成了模块形式便于读者重复利用。

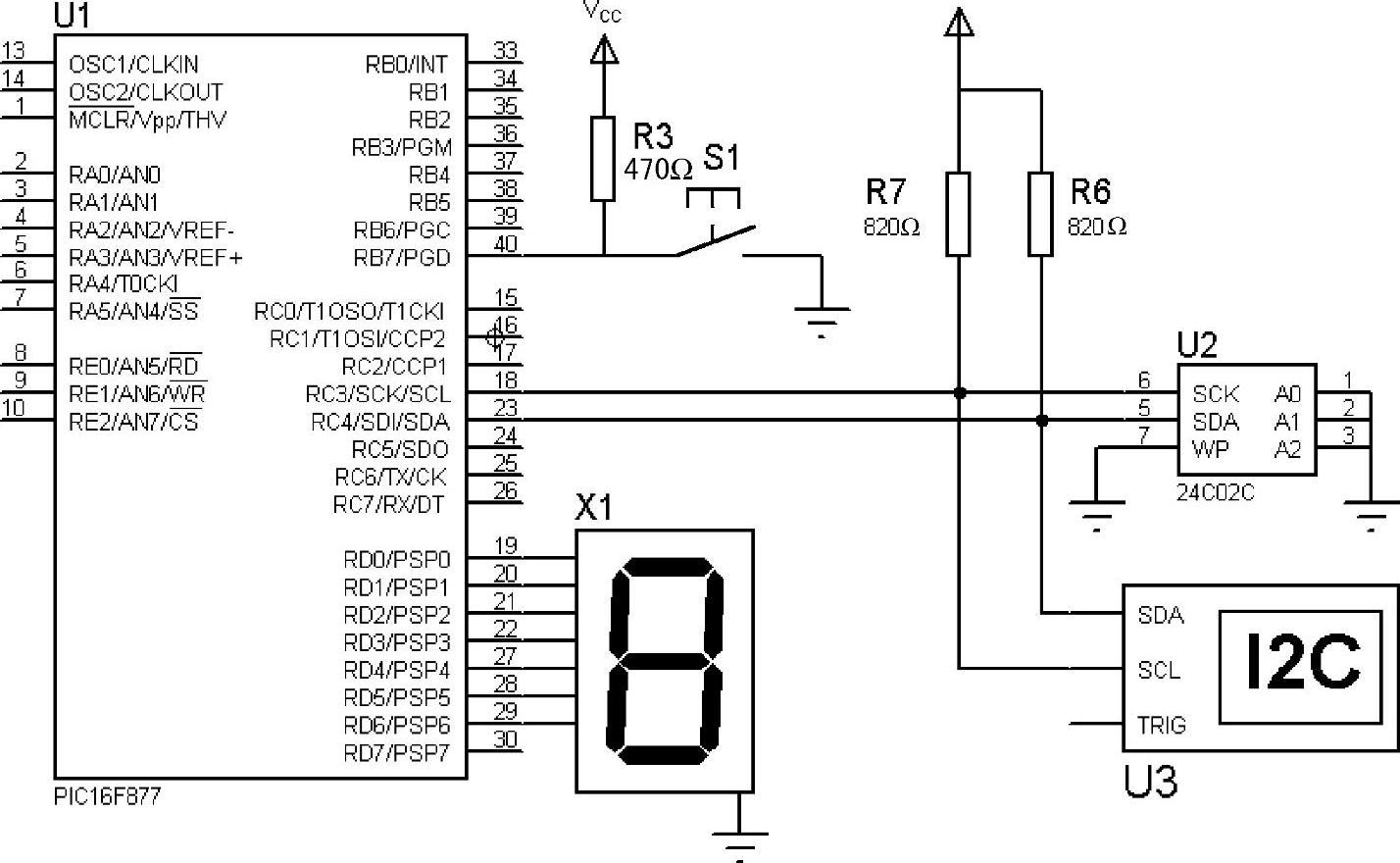

图11-27 PIC16F877读/写24C02C实验原理图

●24C02C的控制代码也写成了模块形式，但需要I²C主模式模块文件的支持。

设计过程

1）用MPLAB新建项目S113，语言工具选择为“HI-TECH Universal Toolsuite”，保存在C盘根文件夹下。

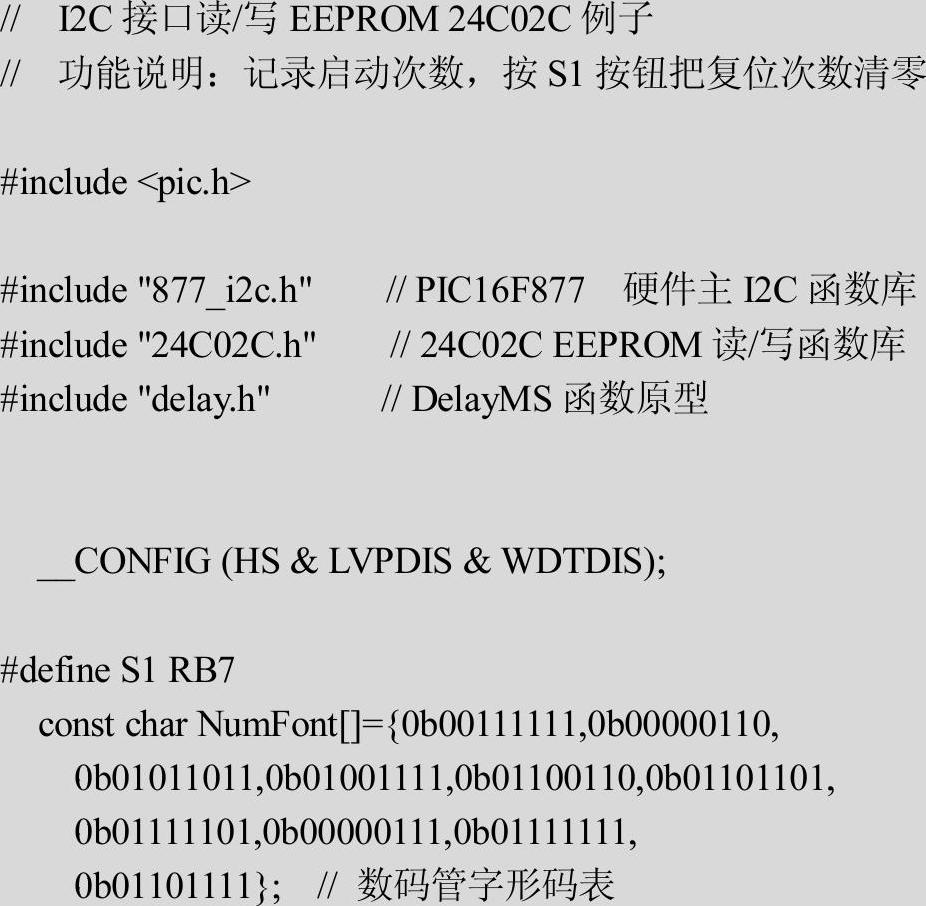

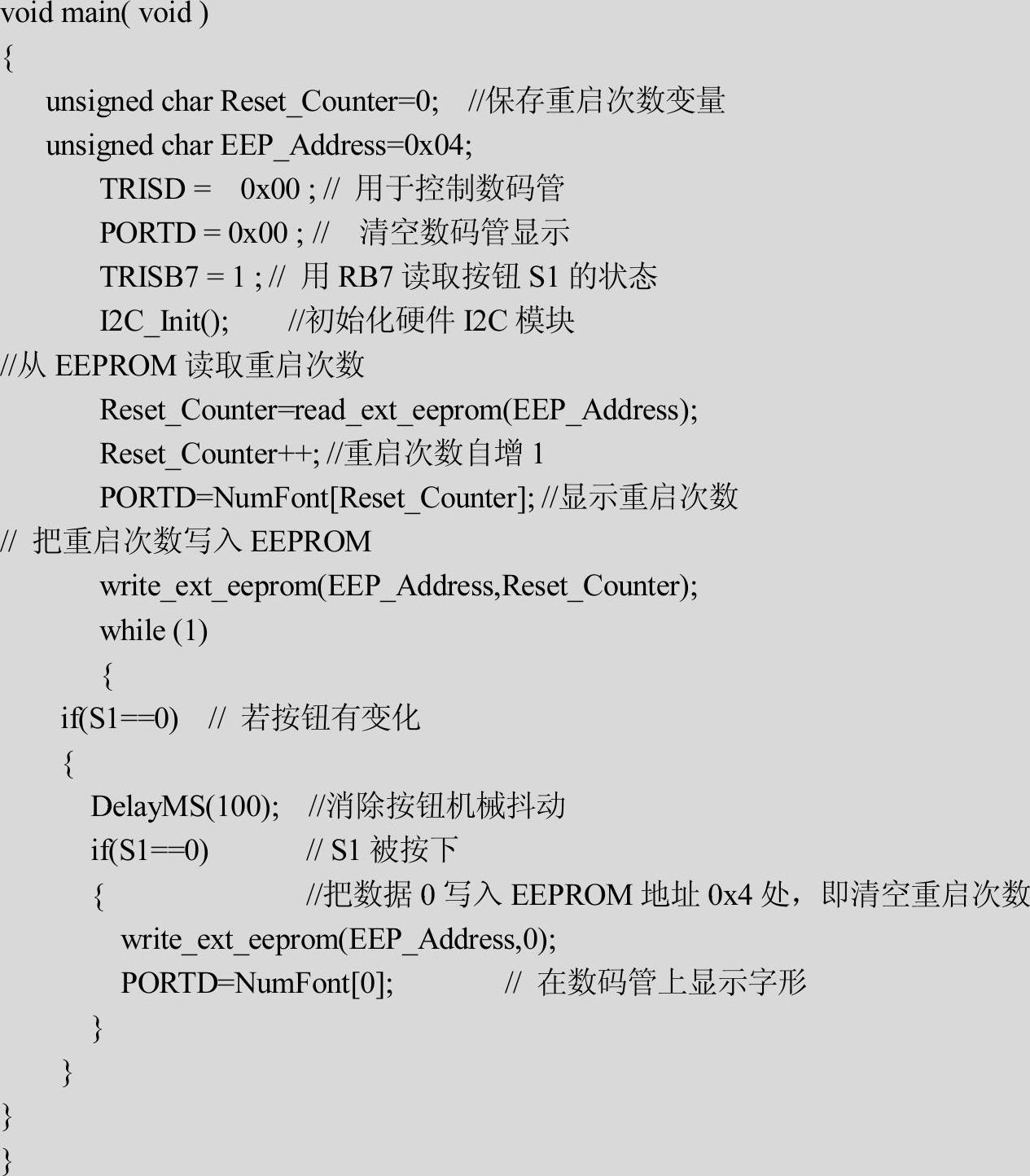

2）新建main.c文件并加入项目中，其内容如下所示（本项目所有源码内容参考光盘“\Example\Chapter11\S113”文件夹内容）。

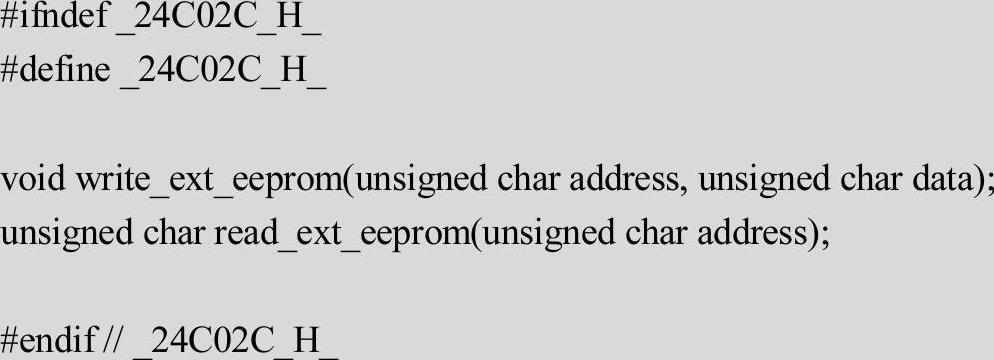

3）新建24C02C.H文件并加入项目中，其内容如下所示。

(www.daowen.com)

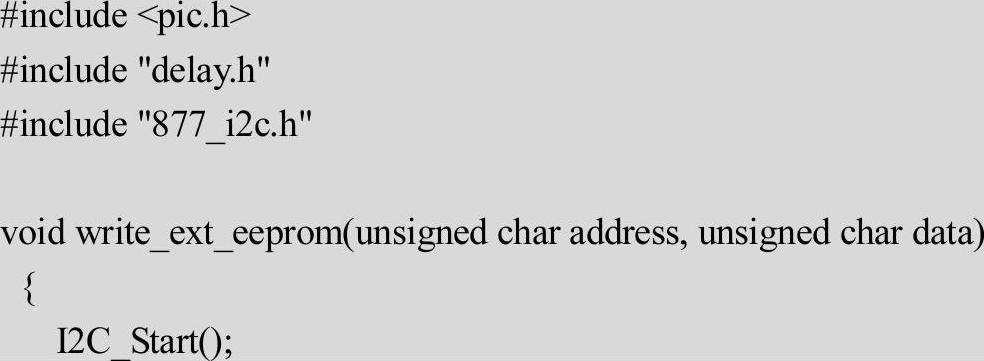

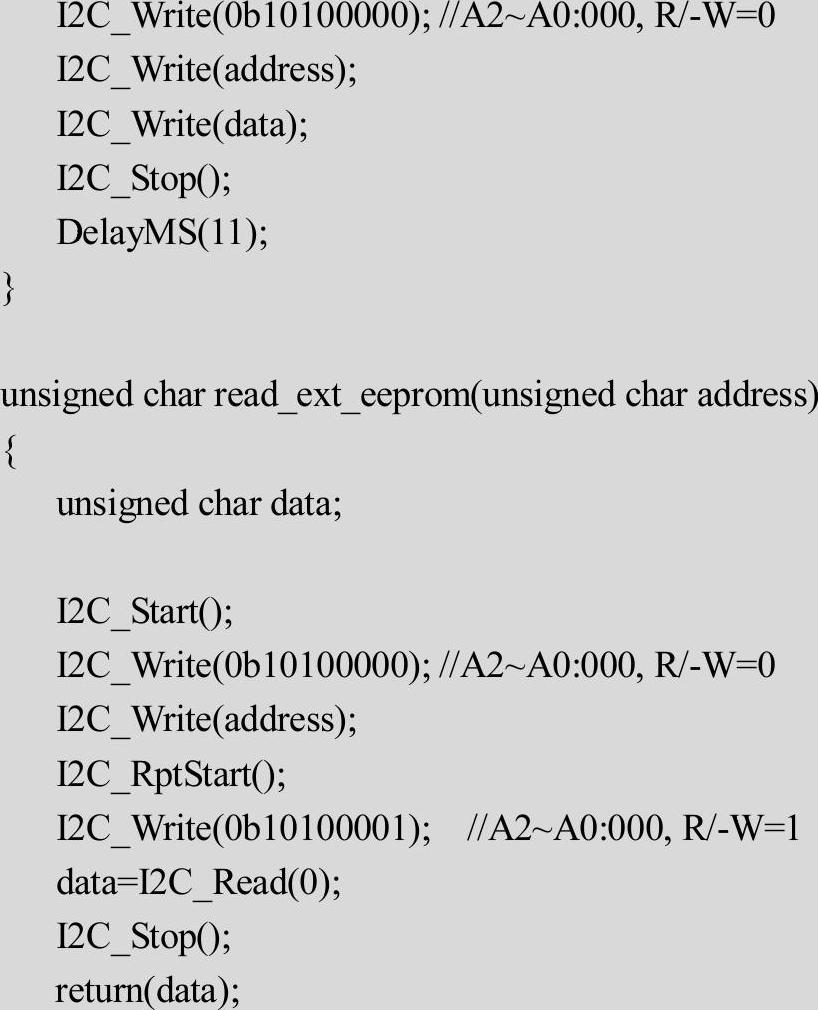

4）新建24C02C.C文件并加入项目中，其内容如下所示。

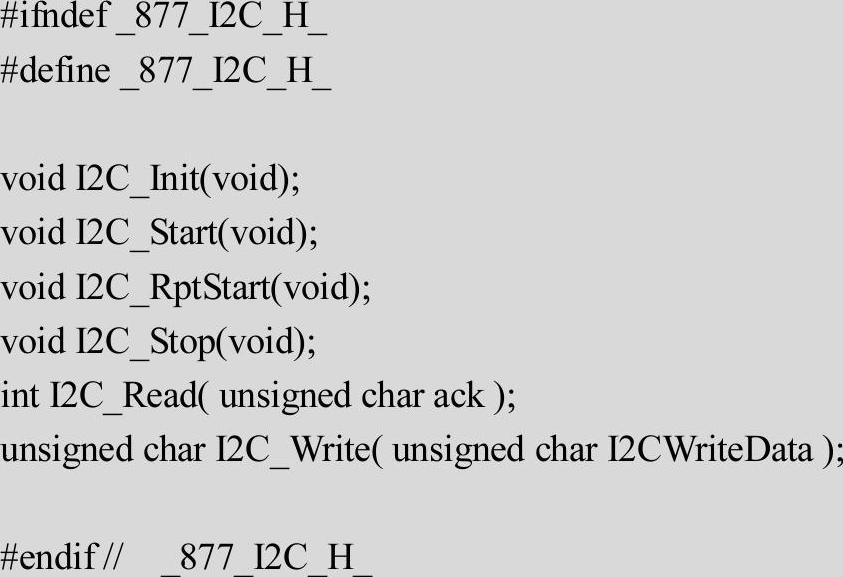

5）新建877_I2C.H文件并加入项目中，其内容如下所示。

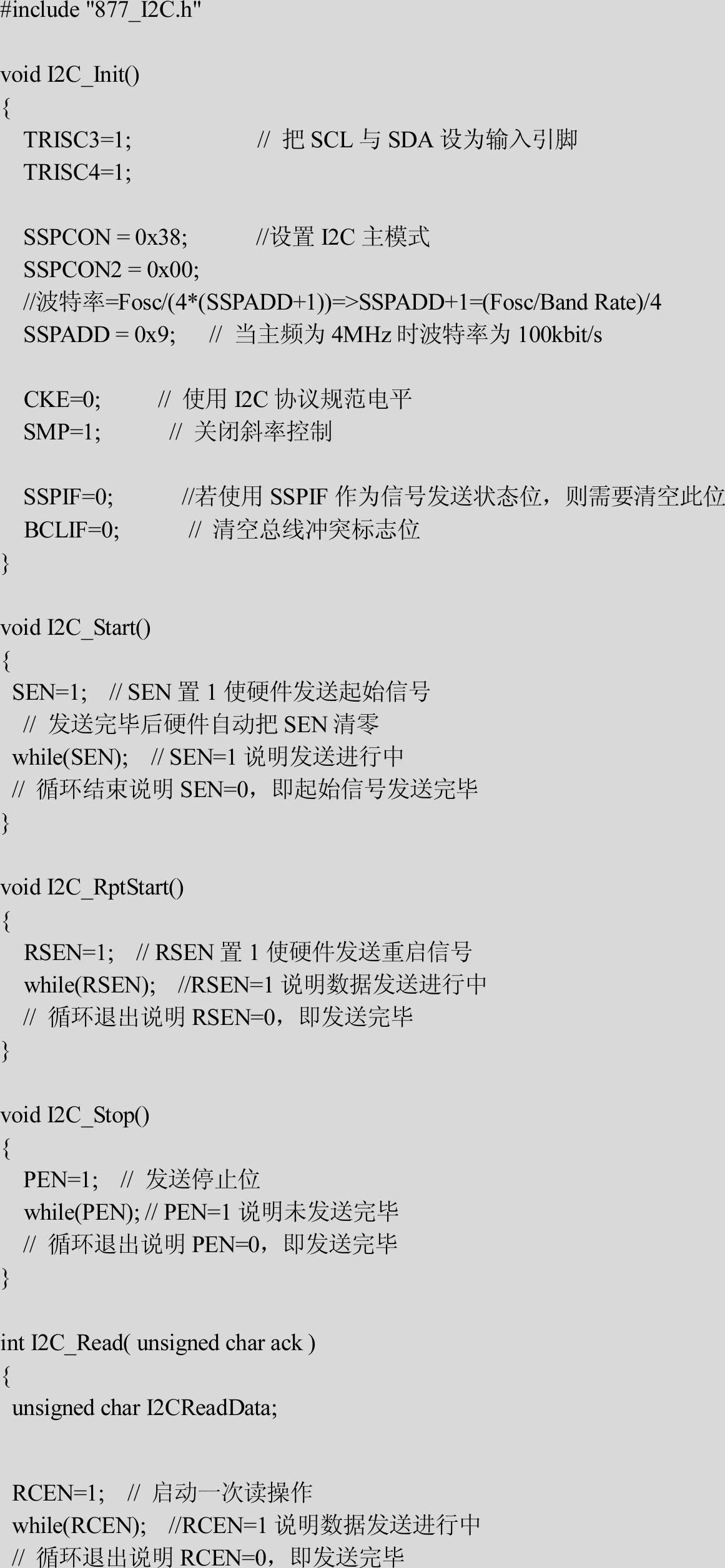

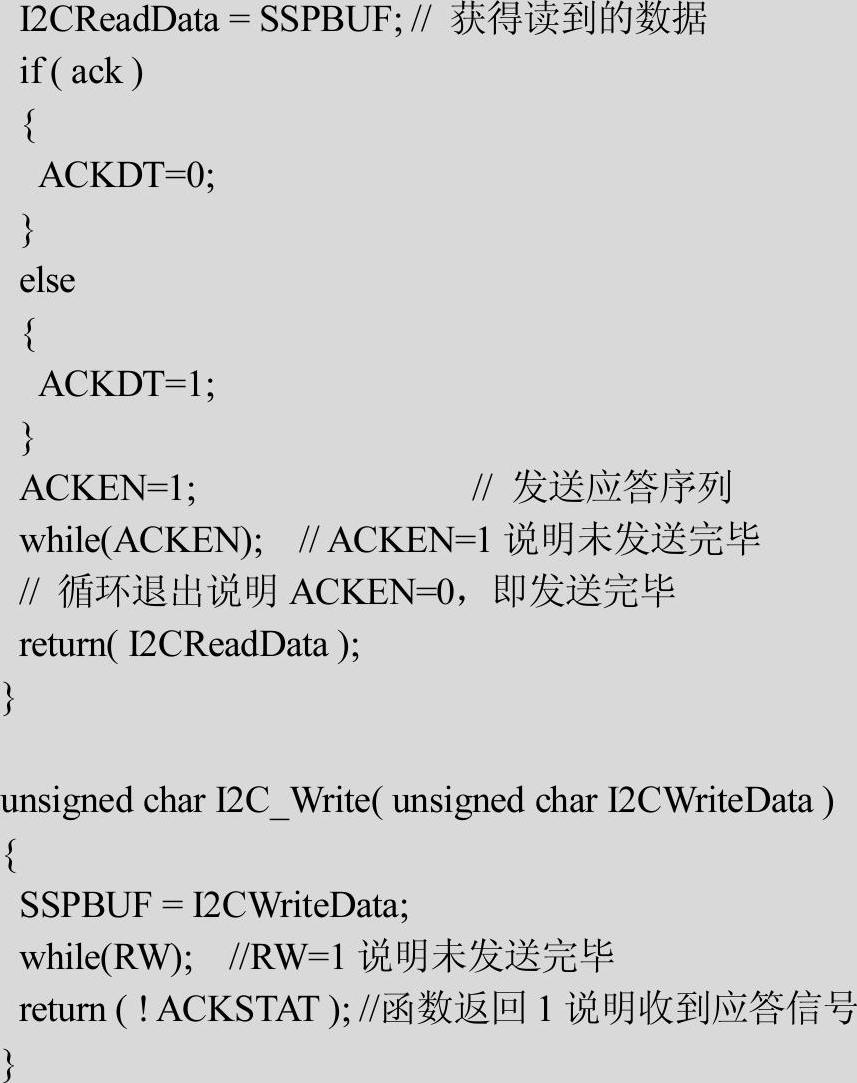

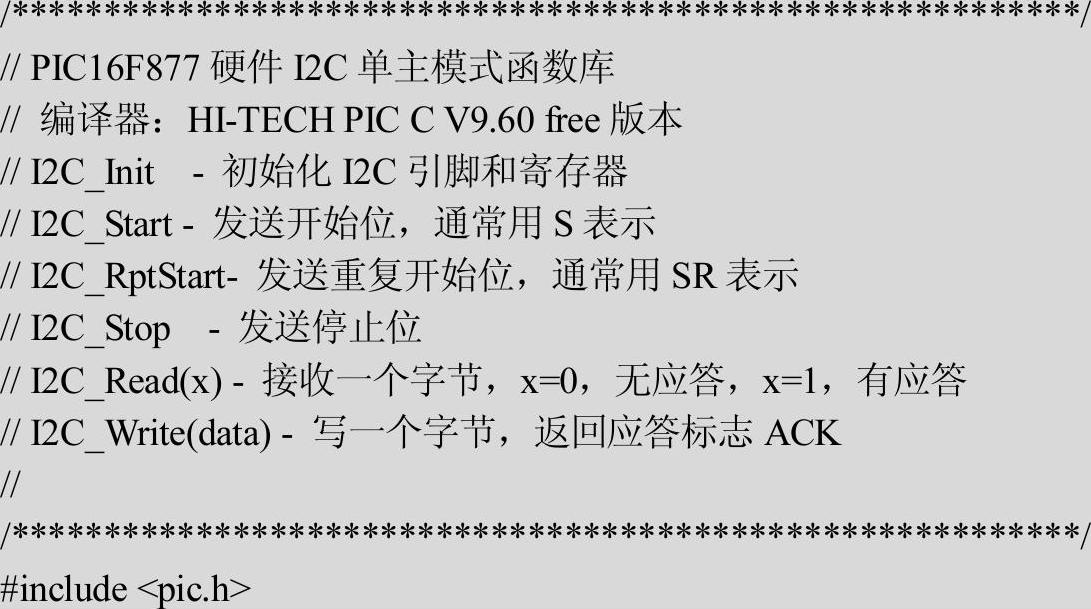

6）新建877_I2C.C文件并加入项目中，其内容如下所示。

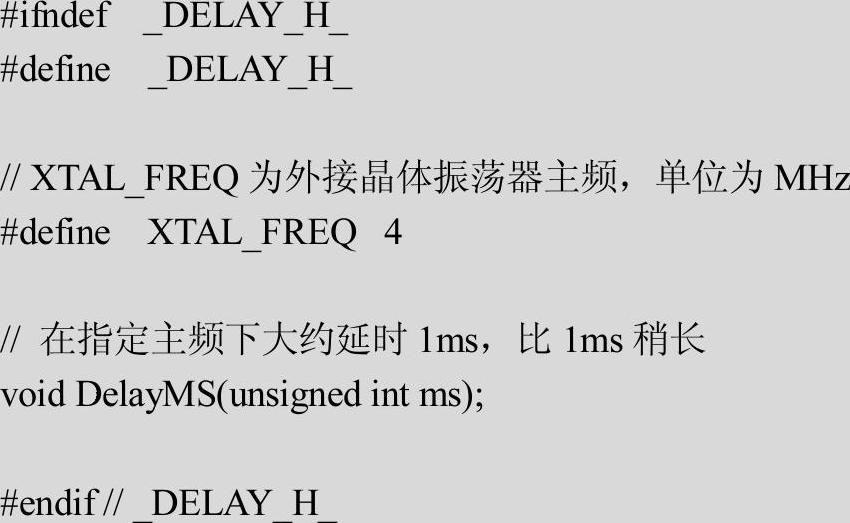

7）新建delay.H文件并加入项目中，其内容如下所示。

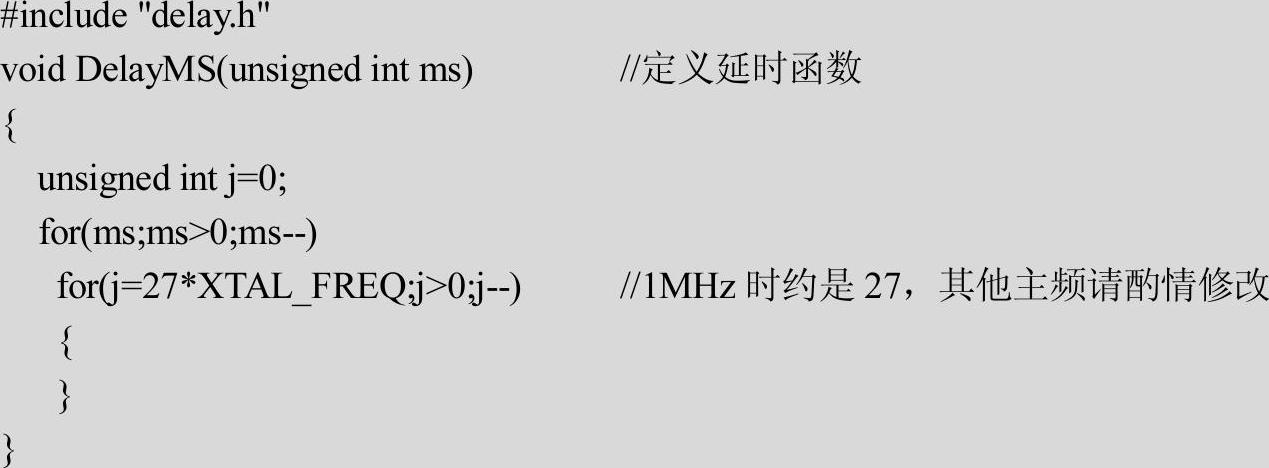

8）新建delay.C文件并加入项目中，其内容如下所示。

9）把项目保存后成功编译出目标文件。然后用调试工具Proteus VSM加载24C02C.DSN。启动VSM后运行程序。程序运行效果是每重新运行一次（按运行工具栏中的复位按钮或停止VSM后重启VSM重新运行程序），则程序数码管X1上显示数字会加1（不能大于10）。按一次按钮S1后数码管上显示0。

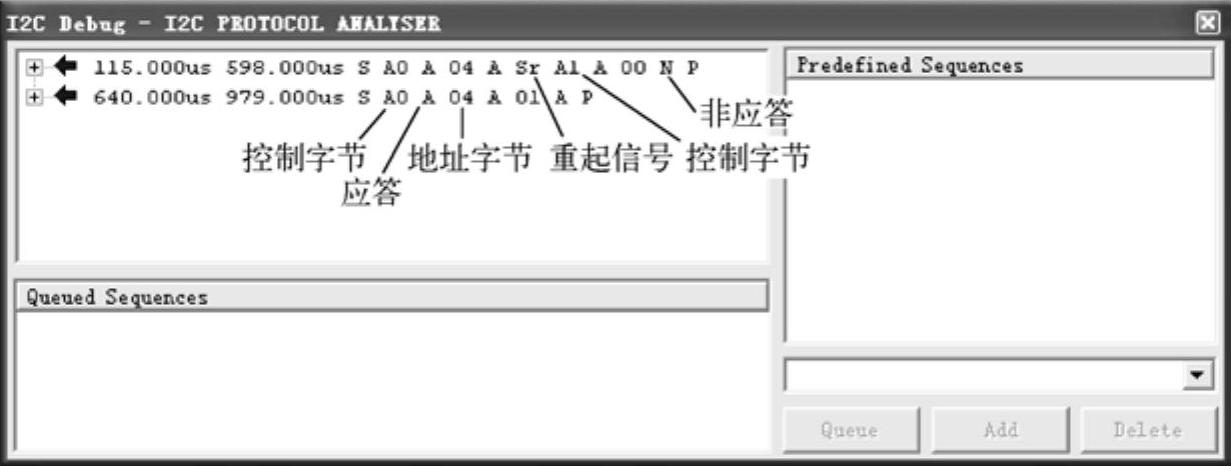

10）读者可以用I²C调试器观察I²C接口上的数据帧格式来具体理解EEPROM的读/写过程。EEPROM的读过程采用复合数据帧格式，如图11-28所示。读者可以阅读read_ext_eeprom函数内容来理解复合数据帧格式的编程方法。

图11-28 24C02C中使用的复合数据帧格式
