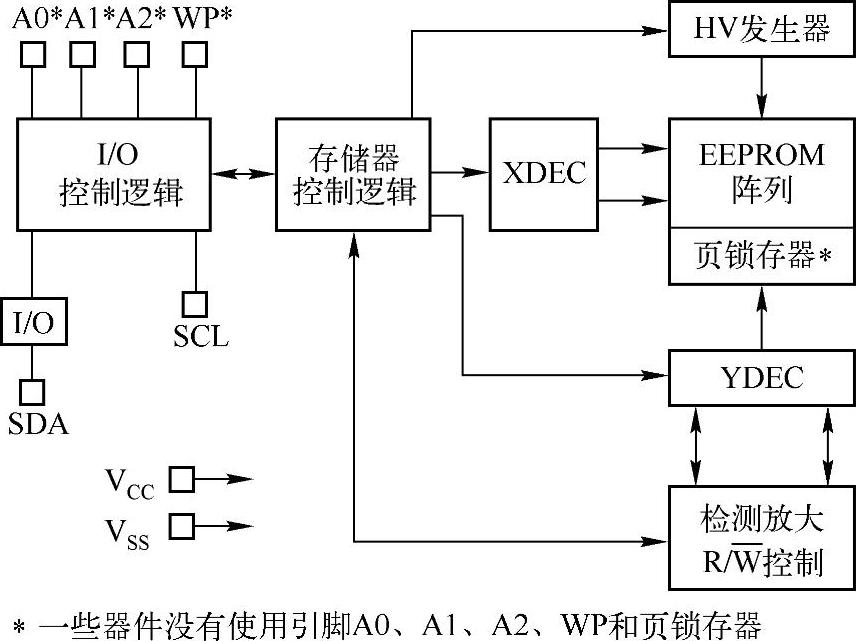

24C02C的系统结构如图11-21所示。

图11-2 124C02C的系统结构图

图11-21内部结构比较复杂，但其控制信号却非常简洁，对于应用而言掌握其控制信号用法即可，下面一一介绍。

●V_CC是电源引脚，与电路中的电源线（如+5V）相连。

●V_SS是接地引脚，与电路中的接地信号（如GND）相连。

●V_CC和V_SS在电路图中经常被省略。

●WP是外部的写保护引脚。当此引脚接高电平时，EEPROM处于被保护状态，无法写入新数据。在EEPROM需要写入数据时，此引脚必须接低电平。

●A2、A1、A0是EEPROM器件从机地址信号引脚，通过与高电平或低电平信号相连来确定此器件在I²C总线上的地址。

●SCL和SDA是I²C接口信号线。具体读/写控制是通过I²C接口实现的。

24C02C具有多种读/写数据帧格式，限于篇幅，只介绍两种基本数据帧格式。更多内容请参考其数据手册。

1.从机地址字节

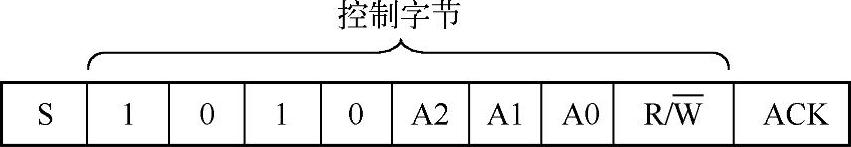

从机地址字节格式如图11-22所示。在其数据手册中称为控制字节，是在S信号之后发给从机的数据字节。24C02C要求控制字节的高4位必须是二进制的1010，最低位为读/写方向位。A2到A0的值必须与器件A2到A0引脚上的电平一致（1的位接高电平，0的位接低电平），若器件的A2到A0引脚电平与从机地址字节的A2到A0不匹配，则器件会忽略之后的读/写操作，直到下次出现从机地址字节继续比较。(www.daowen.com)

图11-22 从机地址字节帧格式

2.写字节数据帧格式

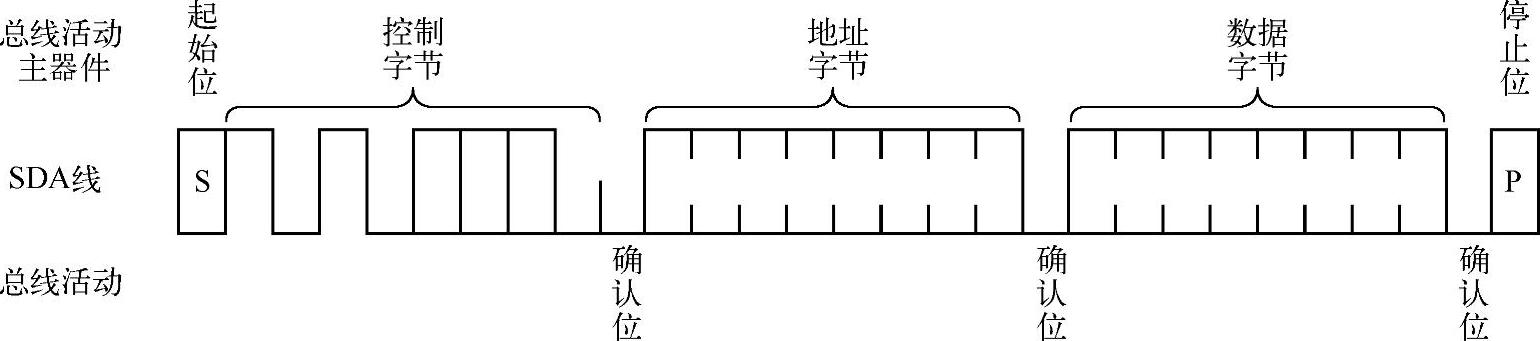

写字节数据帧格式如图11-23所示。其中，地址字节是指定要向此器件内部的某地址里写入；数据字节是要写入的内容。确认信号就是I²C协议中的应答信号ACK。注意：控制字节中的地址是此器件在I²C总线上的地址，而地址字节中的地址是指定要访问器件的内部地址。

图11-23 24C02C的写字节数据帧格式

3.随机读字节数据帧格式

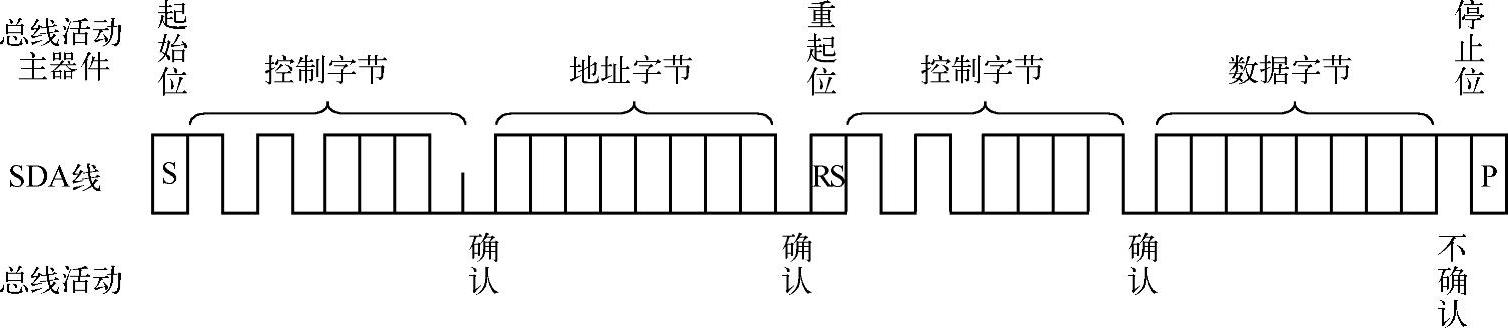

随机读字节数据帧格式如图11-24所示。其中，地址字节是指定要从此器件内部的哪个地址里读；数据字节是器件传给主机的内容。第一个控制字节的最低位为0表示要写入地址字节，第二个控制字节的最低位为1表示要读取数据。两个控制字节的高7位地址数据应该相同。确认信号是I²C协议中的应答信号ACK。不确认信号是I²C协议中的无应答信号。

图11-24 24C02C的随机读字节数据帧格式

除以上两种基本的数据帧格式外，24C02C还支持以页为单位的读/写操作和当前地址读操作，有兴趣的读者可以参考其数据手册学习。
