为了使读者能直观地看到数据发送的效果，本节以两片PIC16F877单片机通过I2C进行通信为例子来介绍PIC单片机的I2C主模式数据发送的编程方法。
【例11-1】电路图如图11-13所示。编程实现把按钮S1的单击次数发送给U2，并在数码管X2上显示出来。
电路图在光盘位置：“\Example\Chapter11\S111\MstrSend.DSN”。
题意分析
●按钮S1的状态可以通过读取RC0得知，所以RC0应为输入状态。
●想把数据发送给U2，如图11-13所示的连接方法只能使用I2C方式进行通信。
●U1是I2C主机，所以RC3/SCL和RC4/SCK都应为输入状态。
●本程序需要双机通信：主机发送和从机接收。为了突出讲解重点，本例只关心主机发送过程的实现。
●图11-13中标有I2C字样的仪器是ISIS中的虚拟I2C调试器，在电路运行过程中会显示I2C总线上的各种数据信号。

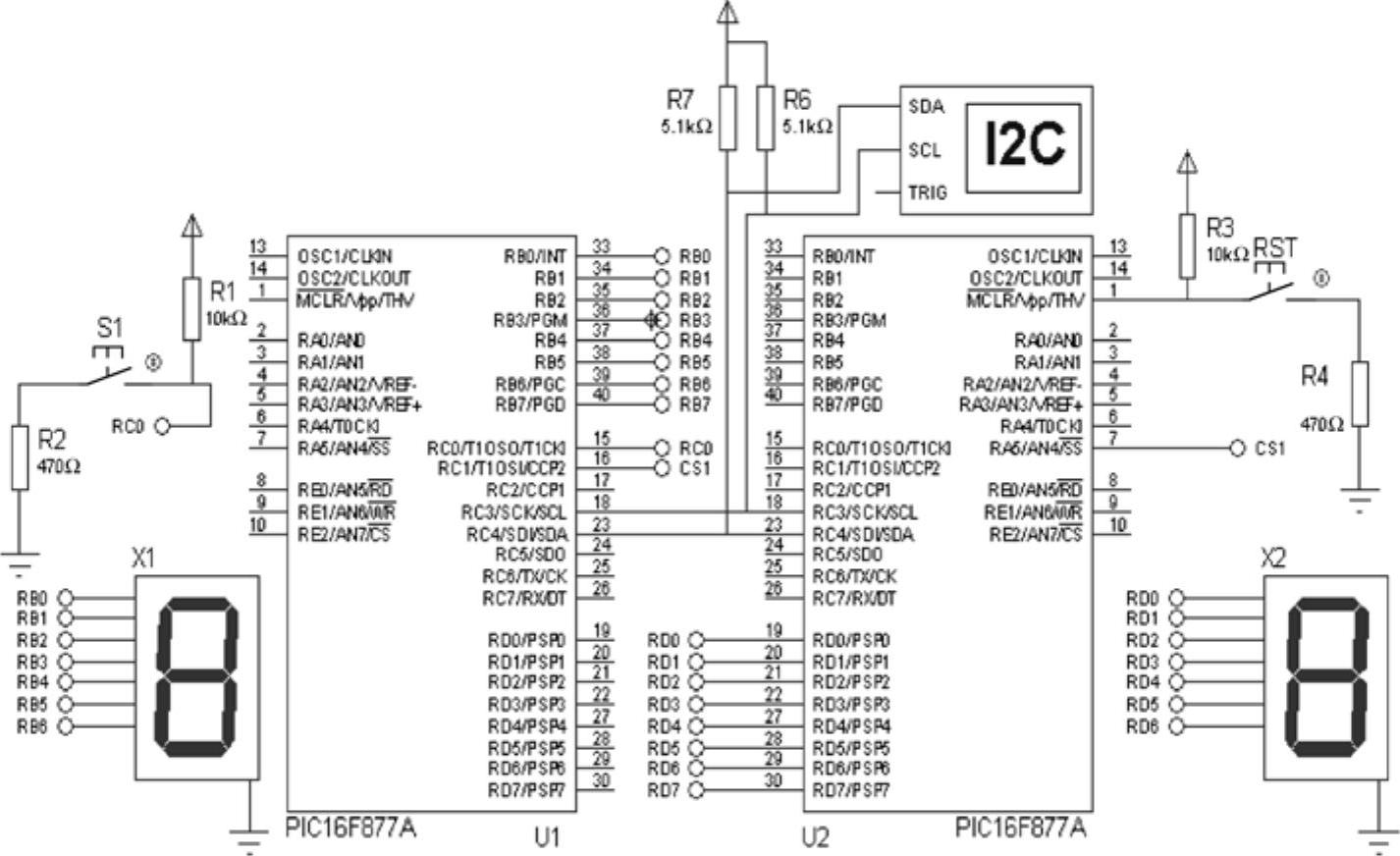

图11-13 I2C主模式发送方调试用电路图
设计过程(www.daowen.com)
1）用MPLAB新建项目S111，语言工具选择为“HI-TECH Universal Toolsuite”，保存在“C：\S111”文件夹下。

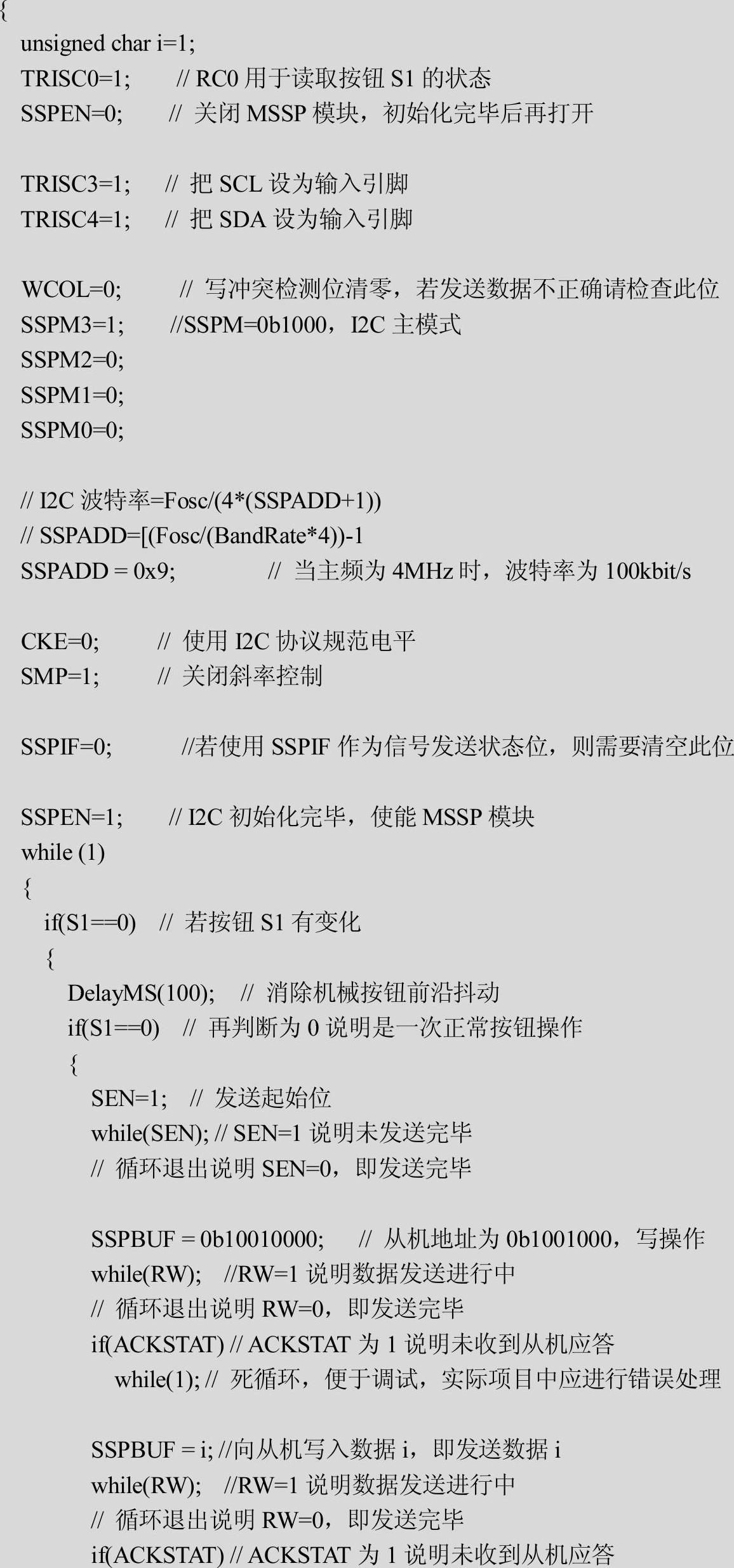

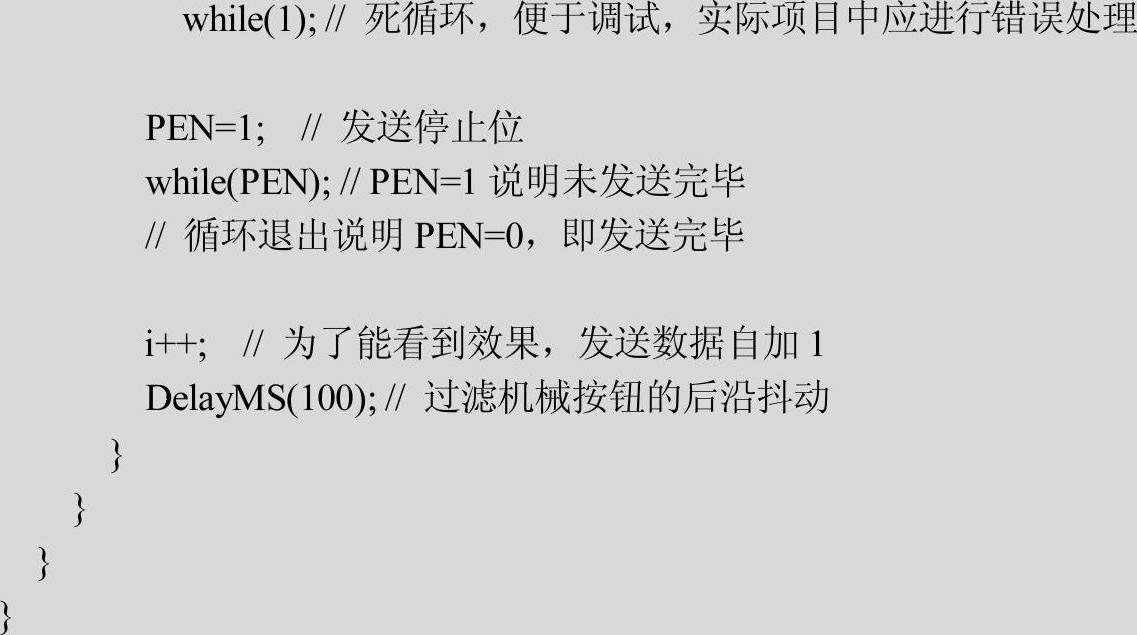

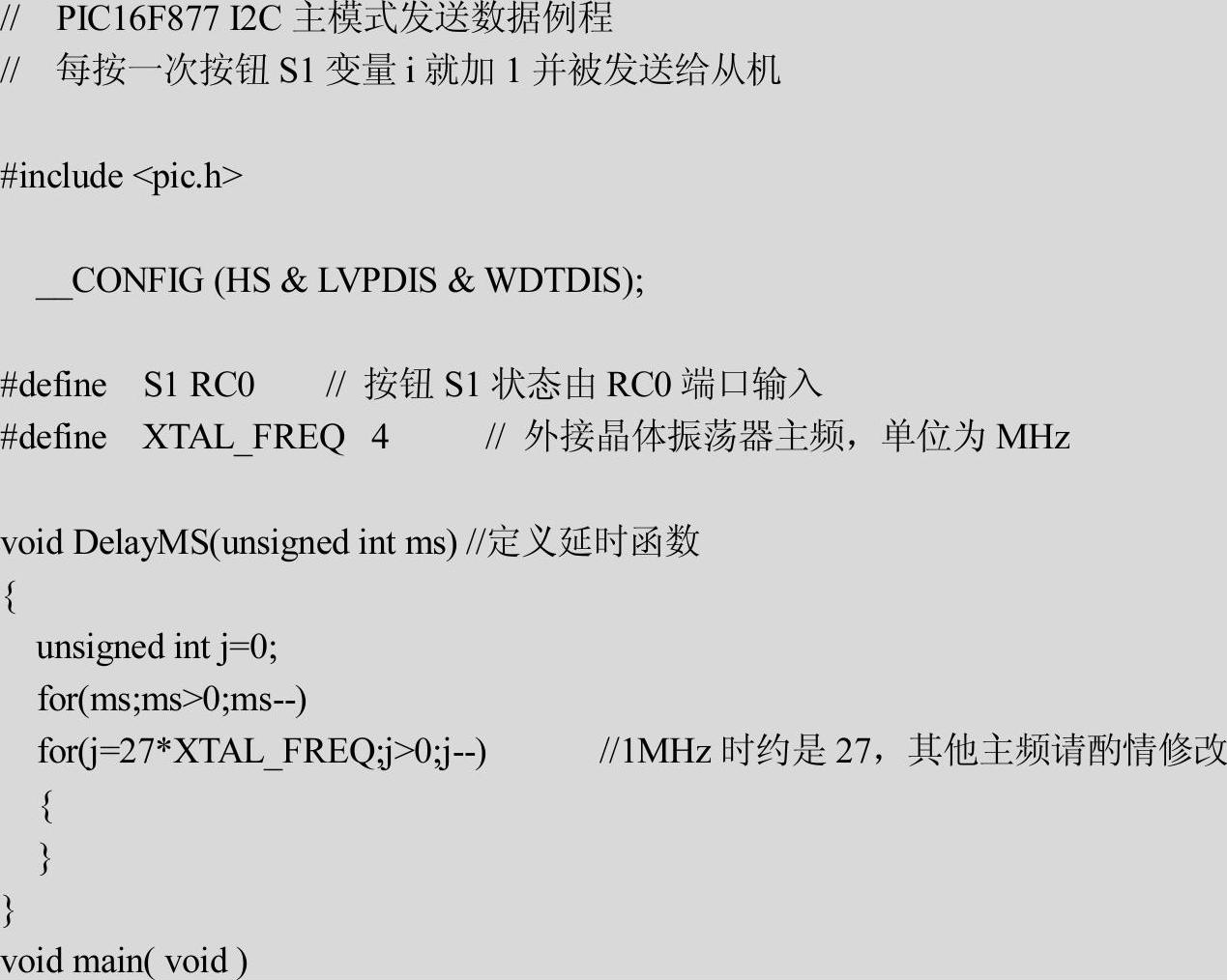

2）新建main.c文件并加入项目中，其内容如下所示（本项目所有源码内容参考光盘“\Example\Chapter11\S111”文件夹内容）。
3）把项目保存后成功编译出目标文件S111.cof。然后用调试工具Proteus VSM加载MstrSend.DSN（若想在其他文件夹使用此电路图，请连同SlaveRcv.hex文件一起复制到目标文件夹）。启动VSM后运行程序。程序运行效果是每按一次按钮S1，X2上显示的数字就加1。
4）在程序运行时，默认会显示I2C调试器界面，如图11-14所示。若无此界面，可以单击Proteus VSM窗口的I2C图标来显示，如图11-15所示。

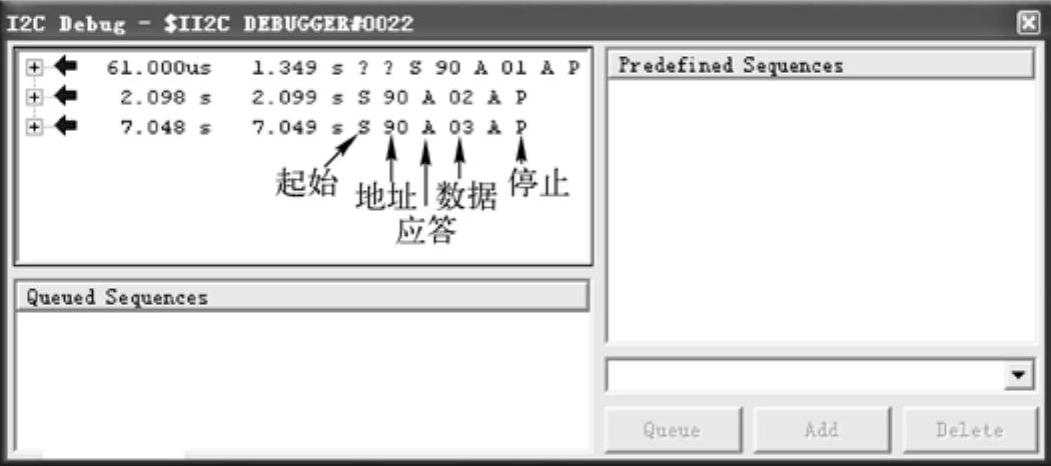

图11-14 I2C调试器界面

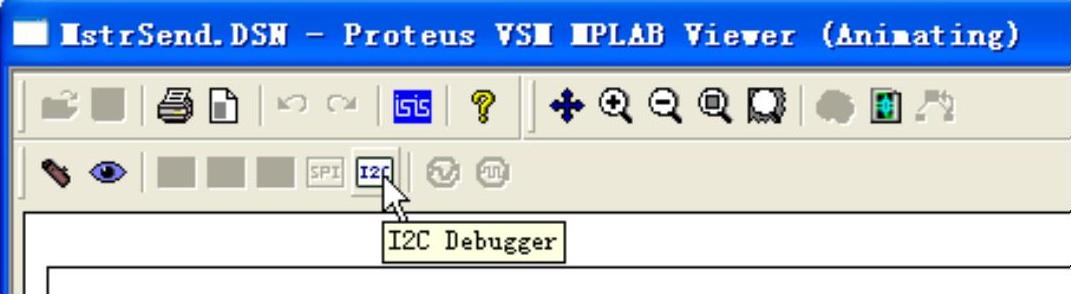

图11-15 Proteus VSMI2C调试器图标
