本节通过一个程序例子来综合前文所述的内容，实现25C080的读/写控制。

【例10-3】电路图如图10-14所示。编程实现每按一次按钮S1，就把总的按键次数写入25C080的0x134地址处，然后从0x134地址读出一个字节数据并送数码管显示。

电路图在光盘位置：“\Example\Chapter10\S103\SPIEEPROM.DSN”。

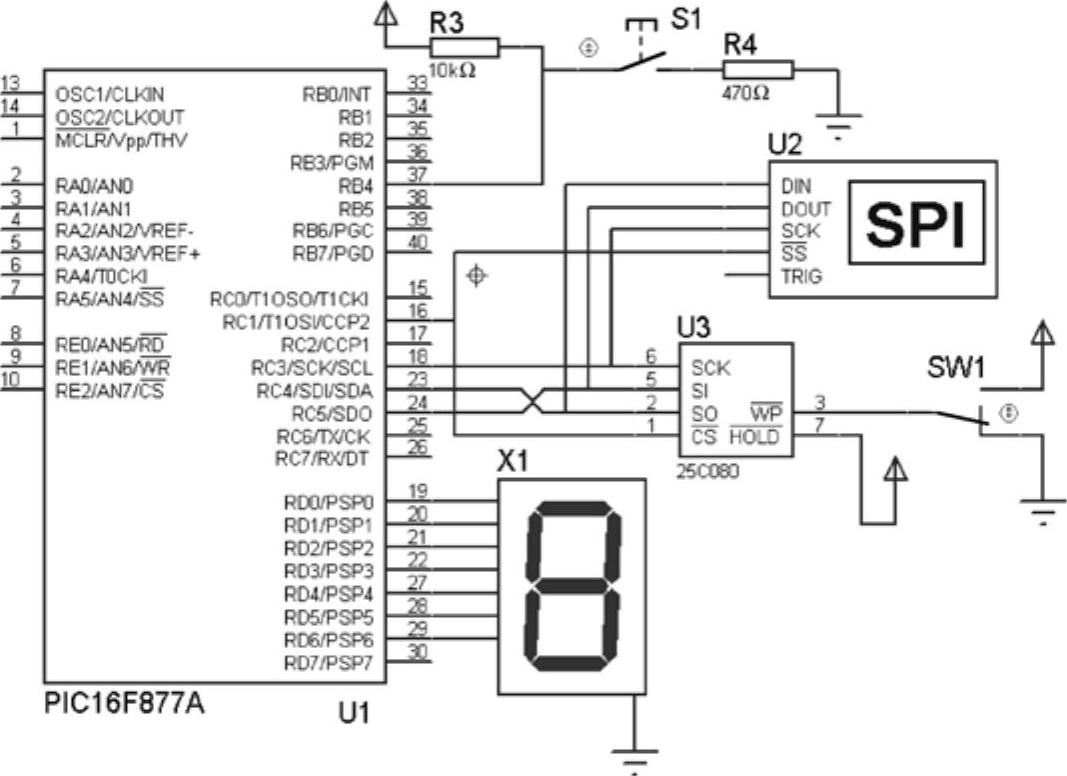

图10-14 PIC单片机读/写25C080实验原理图

题意分析

●在本电路图中，为了简化程序设计，把保持信号直接接高电平，即U3一直有效。要想写入数据，则SW1必须与高电平相连。

●S1状态可以由RB4得知，所以RB4应为输入状态。数码管X1由PORTD控制，所以PORTD应为输出状态。为了简化电路图，限流电阻未加。U3的片选信号由U1的RC1控制，所以RC应为输出状态。

●图10-14中的U2是为ISIS软件提供的虚拟仪器—SPI调试器。其连接方法如图10-14所示。当电路图运行时，U2会弹出SPI接口上收发的数据（见图10-15），便于用户调试基于SPI接口方式的程序。

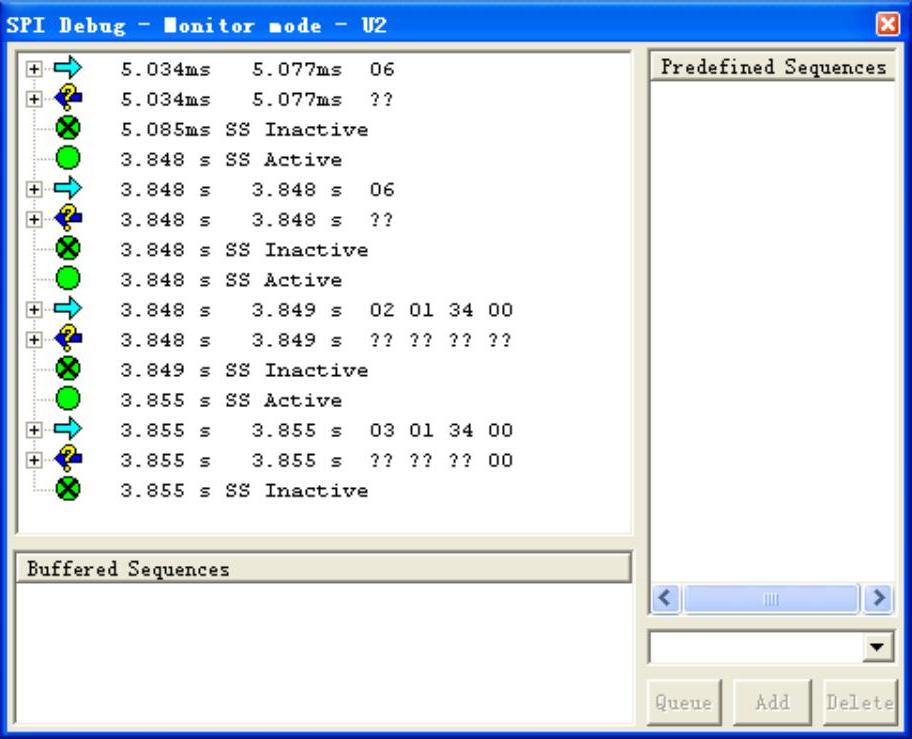

图10-15 SPI调试器的工作界面

●由于PIC16F877是主控方，所以应该由单片机提供时钟，RC3/SCK为输出，RC5/SDO为输出，RC4/SDI为输入。

●为了便于读者使用此代码，本书把25C080的控制代码写成了模块形式，便于读者重复利用。

设计过程

1）用MPLAB新建项目S103，语言工具选择为“HI-TECH Universal Toolsuite”，保存在“C：\S103”文件夹下。(www.daowen.com)

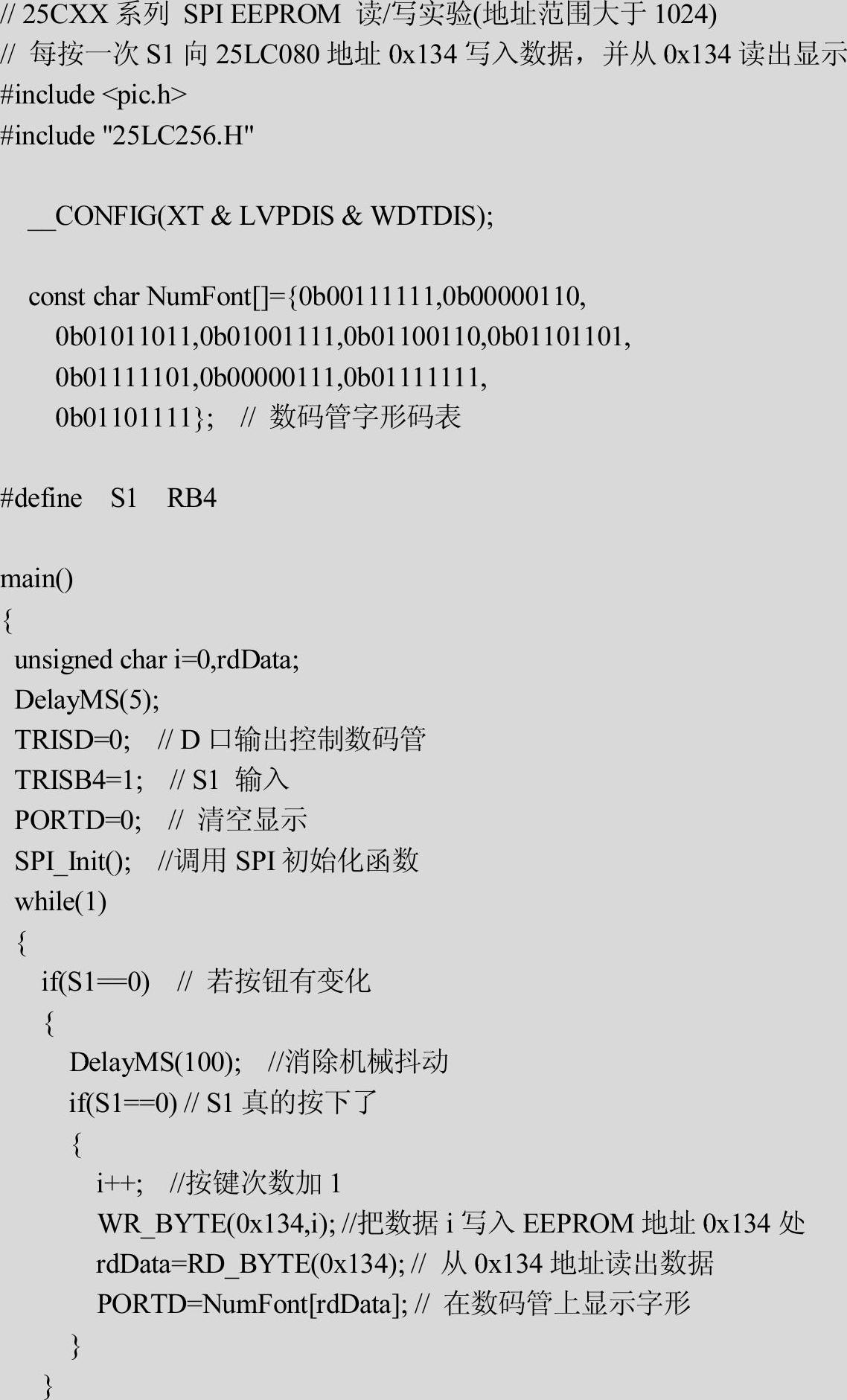

2）新建main.c文件并加入项目中，其内容如下所示（本项目所有源码内容参考光盘“\Example\Chapter10\S103”文件夹内容）。

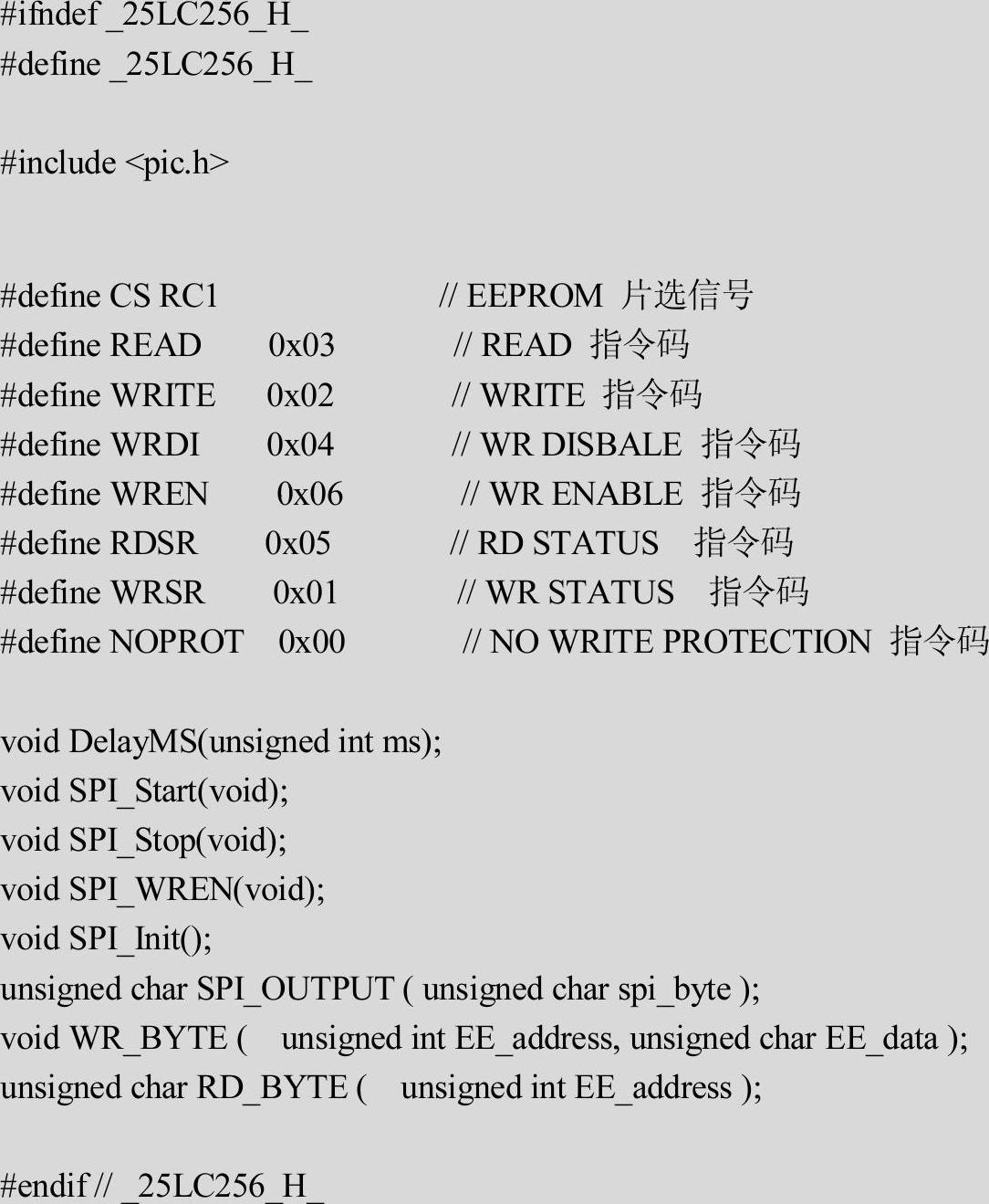

3）新建25LC256.H文件并加入项目中，其内容如下所示。

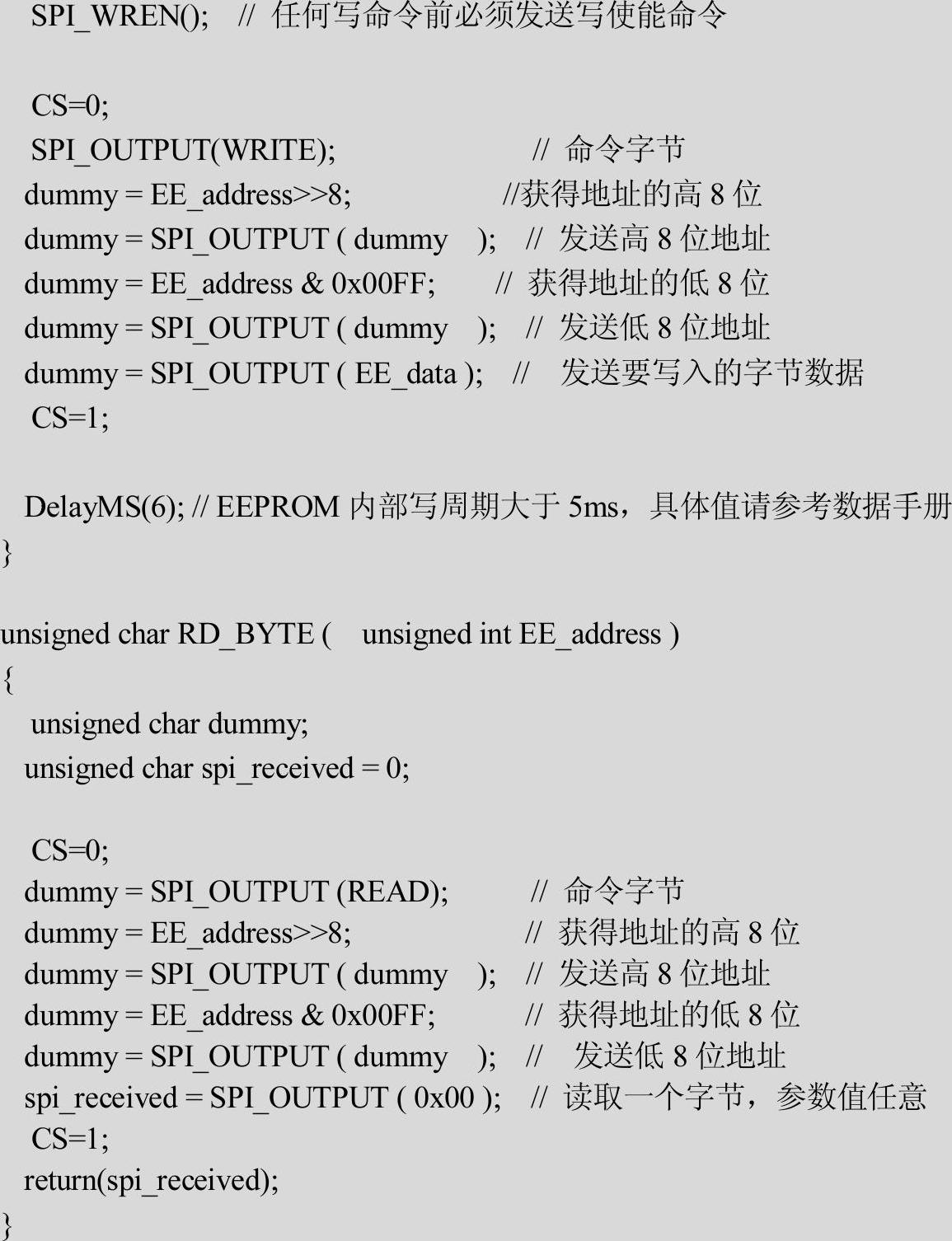

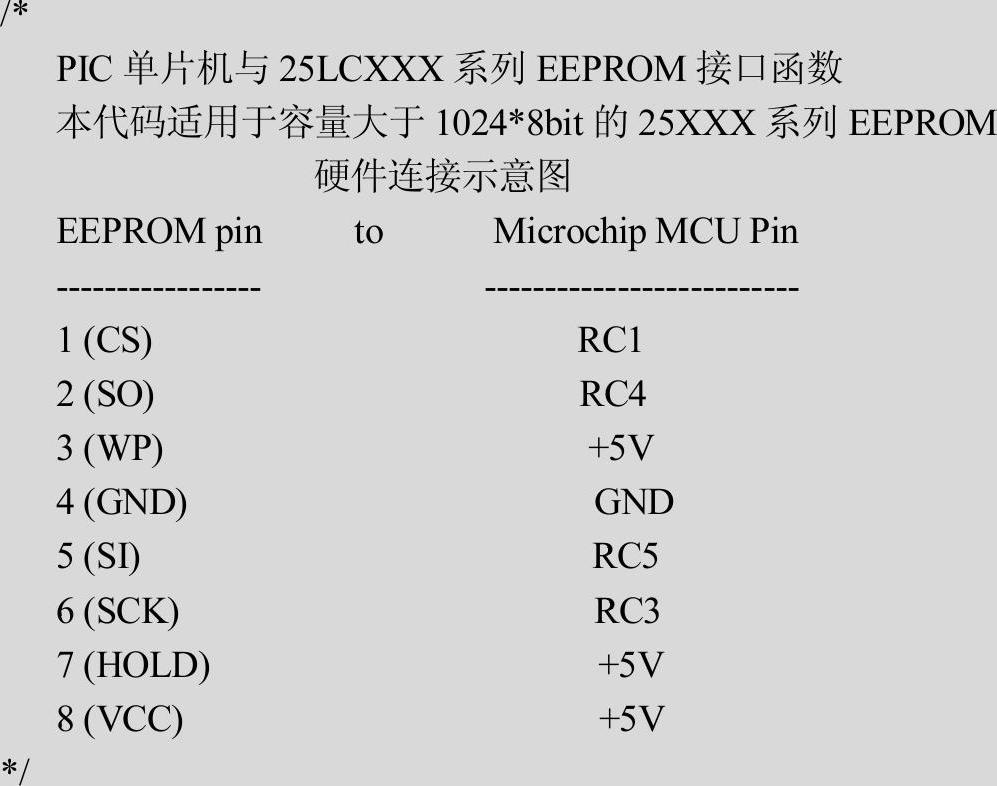

4）新建25LC256.C文件并加入项目中，其内容如下所示。

5）把项目保存后成功编译出目标文件。然后用调试工具Proteus VSM加载SPIEEPROM.DSN。启动VSM后运行程序。程序运行效果是每按一次S1后，数码管X1上会显示S1按过总次数（不能大于10）。

6）读者可以用SPI调试器观察SPI接口上的数据来具体理解EEPROM的读/写过程。若运行时未显示SPI调试器运行界面，则可以单击Proteus VSM窗口的SPI调试器图标，如图10-16所示。

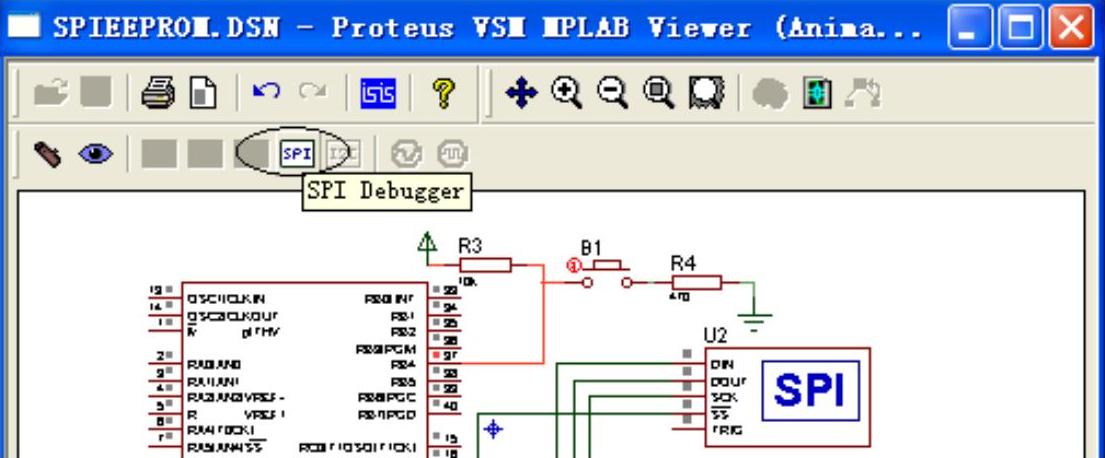

图10-16 SPI调试器图标位置
