本节通过一个用SPI接口控制74HC595芯片的例子来介绍主控发送模式的编程方法。

【例10-1】电路如图10-4所示。用SPI模块控制移位寄存器芯片74HC595，使数码管显示0。

电路图在光盘位置：“\Example\Chapter10\S101\SPI74595.DSN”。

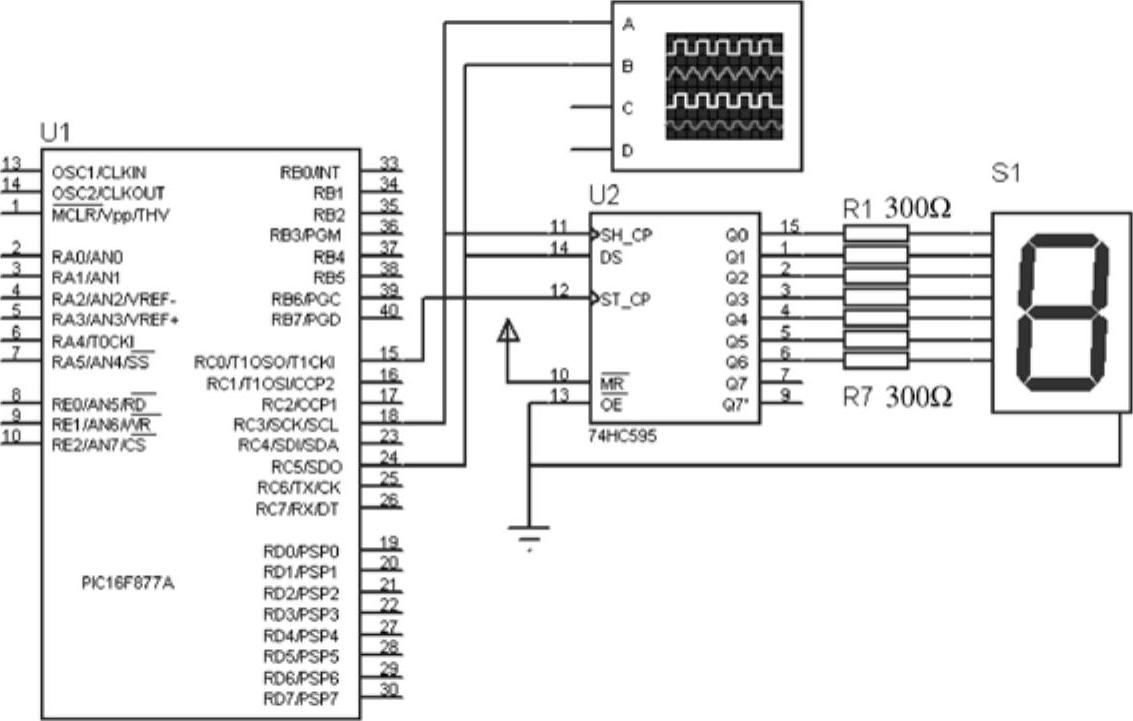

图10-4 SPI模块控制移位寄存器实验电路图

题意分析

●本程序中用到了一个8位的移位寄存器芯片74HC595，其功能是移位时钟SH_CP（ShiftClockPulse）端每出现一个上升沿，会使Q7'=Q7，Q7=Q6，…，Q1=Q0，Q0=DS。当ST_CP（StoreClockPulse）出现上升沿时会把数据输出到Q7'、Q7、Q6、…、Q0上。具体使用方法参考74HC595的数据手册。74HC595数据手册在光盘位置：“\Example\Chapter10\S101\74HC595.PDF”。

●由于PIC16F877是主控方，所以应该由单片机提供时钟，RC3/SCK为输出，RC5/SDO为输出。RC0用来控制74HC595的锁存信号，所以也应为输出。

●要使数码管显示0，74HC595应该输出0的字形码，即0x3F，此值应该由单片机发送给74HC595芯片，所以本例中单片机要发送的数据就是0x3F。当SPI主控发送模式配置正确后，把0x3F送到SSPBUF就会自动启动一次数据发送。(www.daowen.com)

设计过程

1）用MPLAB新建项目S101，语言工具选择为“HI-TECH Universal Toolsuite”，保存在“C：\S101”文件夹下。

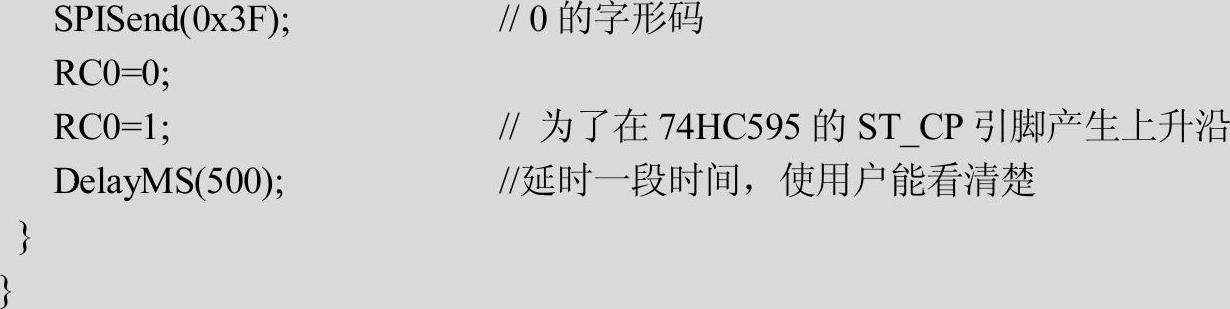

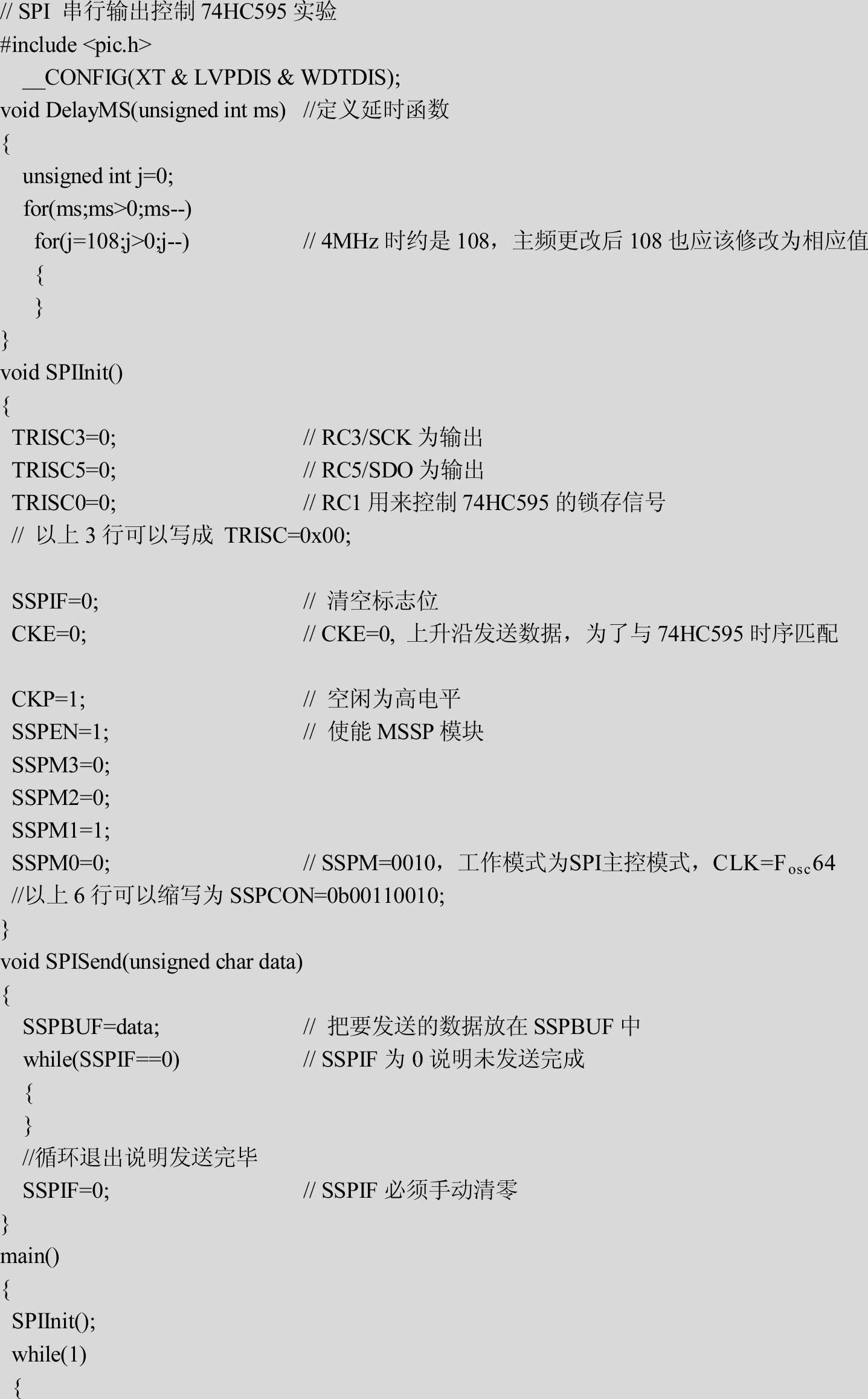

2）新建main.c文件并加入项目中，其内容如下所示（本项目所有源码内容参考光盘“\Example\Chapter10\S101”文件夹内容）。

3）把项目保存后成功编译出目标文件。然后用调试工具Proteus VSM加载SPI74595.DSN。启动VSM后运行程序。程序运行效果是数码管X1上会显示0的字形。

4）读者可以用示波器观察SCK和SDO的输出波形来具体理解SPI的工作过程。
