对于PIC16F877的SPI模块而言，当硬件上SSP使能位SSPEN为1时，SSP模块处于工作状态。对于串行通信，关键是确定要发送的数据和时钟的关系。下面先介绍SPI模块的时钟是如何确定的。

通过图10-1最下方的SCK来源部分电路图可知，SPI的移位时钟源由SSPM3、SSPM2、SSPM1、SSPM04个信号控制。SSPM3～SSPM0的不同组合可以使SPI模块工作于不同的模式。在主控发送模式下常用的组合如下。

SSPM3～SSPM0：MSSP工作模式选择位。

●0000：SPI主控模式，时钟=F_osc/4。

●0001：SPI主控模式，时钟=F_osc/16。

●0010：SPI主控模式，时钟=F_osc/64。

●0011：SPI主控模式，时钟=TMR2的溢出频率/2。

当发送时钟和工作模式确定后，还需要确定时钟与数据的时序关系。这主要由CKP和CKE信号来确定。其中，CKP是时钟极性选择位，用来决定时钟线（SCK）无数据时的电平状态。其功能如下。

●CKP=0：空闲时，时钟停留在低电平。

●CKP=1：空闲时，时钟停留在高电平。(www.daowen.com)

CKP与CKE信号配合用来确定在SCK的哪个边沿来发送数据。其关系如表10-1所示。

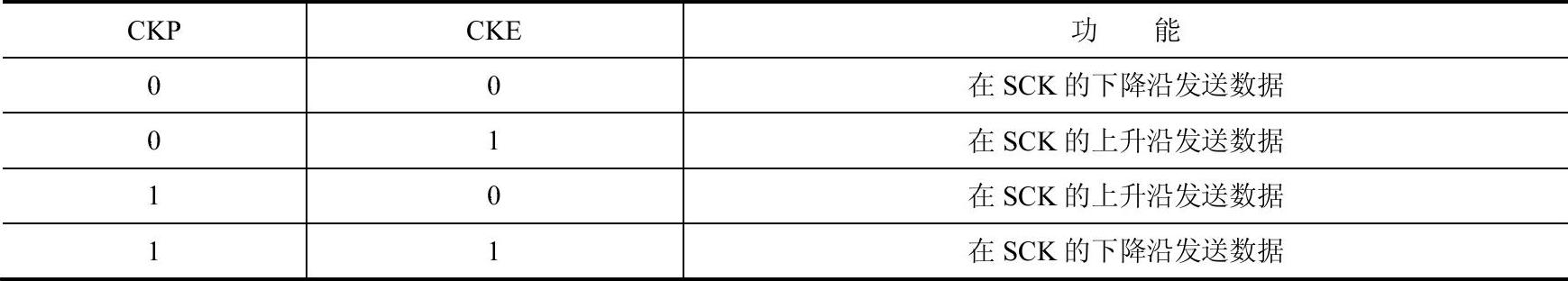

表10-1 CKP与CKE组合功能表

当时钟确定完毕后，把要发送的一个字节送到同步串行通信缓冲器（SSPBUF）中。SSPBUF在写入一个数据后会立刻把此数据送到SSP移位寄存器（SSPSR）中，同时SSPIF信号变为0。由于SSPSR是内部寄存器，程序无法直接访问，所以SSPSR中的数据在移位时钟的驱动下，由高到低依次把数据的bit7～bit0发送到SDO信号（当RC5引脚置为输出时，会出现在RC5引脚上）。当一个字节发送完毕后会使SSPIF信号由0变1。SPI主控发送模式的工作流程可以用时序图10-2表示。

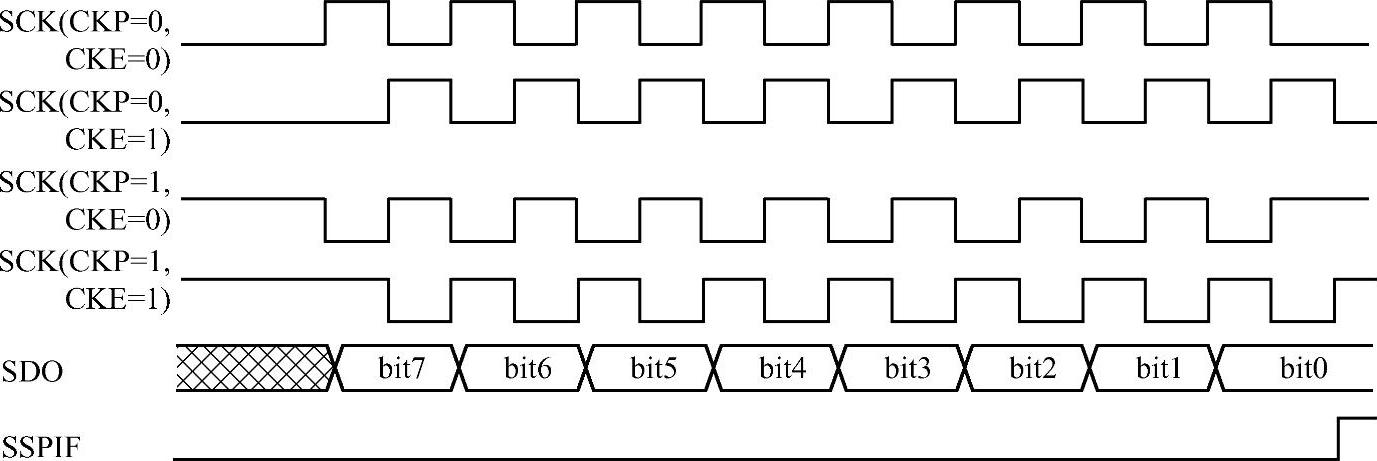

图10-2 SPI主控发送模式时序图

当GIE为1，PEIE为1，SSPIE为1时，SSPIF置位并引发中断。SSPIF必须用软件清零。

在SPI主控发送模式下，发送数据期间任何试图写SSPBUF的操作都无效，并且不会有标志位表示此类错误，所以建议工程师一定要在判断SSPIF为1的情况下再发送新数据。
