USART用做发送器时涉及到的寄存器有RCSTA、TXSTA、SPBRG、TXREG、INTCON、PIE1和PIR1。以下列出这些寄存器相关位的功能介绍。

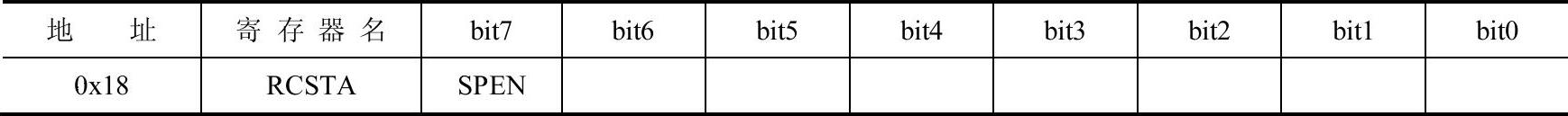

1.接收状态寄存器（RCSTA）

bit7SPEN：USART模块使能位。

0：关闭USART模块，RC6、RC7用做普通I/O引脚。

1：启用USART模块，RC6、RC7用做串行通信专用引脚。

2.发送状态寄存器（TXSTA）

1）bit6TX9：是否发送第9位数据标志位。

0：不发送第9位数据。

1：发送第9位数据。

2）bit5TXEN：USART发送器使能位。

0：禁用USART发送器。

1：启用USART发送器。

3）bit4SYNC：USART工作模式选择位。

0：异步工作模式。

1：同步工作模式。

4）bit2BRGH：高波特率选择位，也称为传输速度选择位，此位仅用于异步模式下。

0：低速模式。

1：高速模式。

5）bit1TRMT：发送移位寄存器状态位。

0：发送移位寄存器有数据。

1：发送移位寄存器空。

6）bit0TX9D：发送数据的第9位。

可用做软件奇偶校验位或多机通信中从机地址最高位。

3.波特率发生寄存器（SPBRG）(www.daowen.com)

bit7～bit0：波特率发生器寄存器。

具体设置方法参考表9-3。

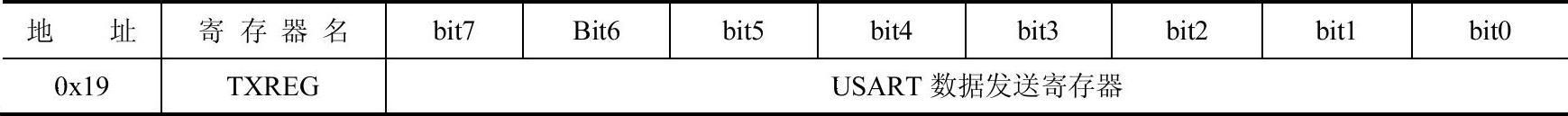

4.发送数据寄存器（TXREG）

bit7～bit0：USART数据发送寄存器。

要发送的字节写入此寄存器即可自动发送（当然前提是其他位设置正确）。

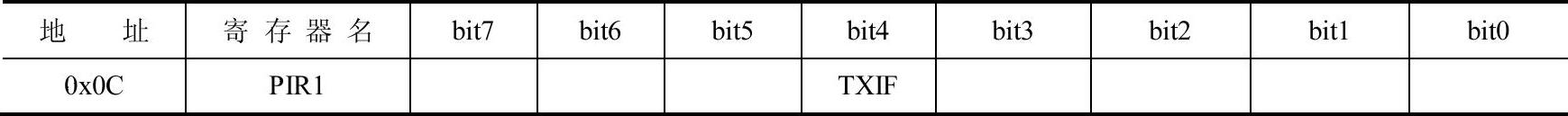

5.外围中断标志寄存器1（PIR1）

bit4TXIF：USART发送状态位。由硬件自动置位或清零。

0：表示发送进行中，不可以向TXREG写入数据，否则会引起数据覆盖。

1：表示发送完成，可以向TXREG写入数据。

6.外围中断使能寄存器1（PIE1）

bit4TXIE：USART发送中断使能位。

0：禁止USART发送中断。

1：允许USART发送中断。

7.中断控制寄存器（INTCON）

1）bit7GIE：总中断使能位。

1：使能中断系统，但各中断还有独立的使能控制位。

0：禁止任何中断产生。

2）bit6PEIE：外围中断使能位。

1：允许外围模块产生中断，但各外围模块中断还有独立的使能控制位。

0：禁止所有外围模块产生中断。
