在通信中，为了准确地实现数据传输，人们规定了通信协议。通信协议是对数据传送方式的规定，它包括数据格式定义、数据位定义、同步方式约定、传送速率定义、检纠错方式约定、传输步骤约定和控制字符定义等。只有收发双方在遵从同一协议的情况下才能进行正确通信。串行通信协议包括异步协议和同步协议两种。同步协议是指收发双方在同一时钟下进行数据通信，实现起来简单，但应用场合不多，这里略过。下面主要介绍实际应用中最常用的异步串行通信协议。

由于在串行通信中每个方向的数据都是通过一根数据线传输的，为了正确识别数据线上的电平何时表示有数据，有什么数据，何时无数据等问题，人们规定了一种串行数据的通信格式，术语称为帧格式。异步串行通信都是以帧为单位的，每个帧按顺序包含起始位、数据位（低位在前高位在后）、奇偶校验位、停止位等内容，一个典型的帧格式如表9-1所示。

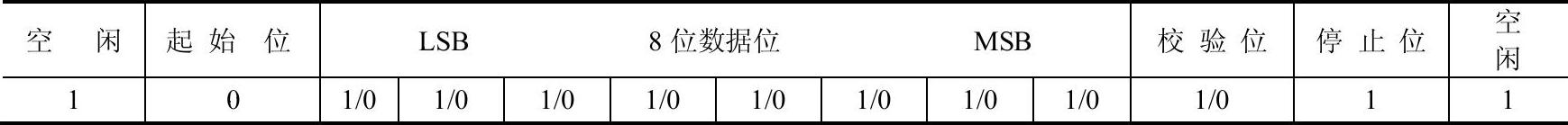

表9-1 异步串行通信帧格式

格式说明如下。

●空闲：表示数据线上无数据，一般由弱上拉电阻使其保持高电平状态。(www.daowen.com)

●起始位：0为串行异步通信的起始位，当接收设备检测到这个逻辑低电平后，就开始准备接收数据位信号。起始位的作用就是实现通信双方的同步。

●数据位：当接收设备收到起始位后接着就会收到数据位。数据位的个数可以为4位、7位、8位或更多，由通信双方约定。单片机中经常用7位或8位数据传输。当数据发送时，低位（LSB）在前，高位（MSB）在后。

●奇偶校验位：数据发送完以后，可以发送奇偶校验位。奇偶校验用于有限差错检测，通信双方约定一致的奇偶校验方式。如果选择偶校验，数据位与校验位中1的个数和必须是偶数；如果选择奇校验，数据位与校验位中1的个数和必须是奇数。

●停止位：在奇偶校验位或数据位（无奇偶校验位时）之后发送的是停止位。停止位是一个字符数据的结束标志，可以是1位、1.5位或2位的高电平。接收设备接收到停止位后，通信线便恢复到逻辑1的空闲状态。
