【例8-1】电路图如图8-4所示。用PIC单片机的A/D转换功能测量RA0引脚的模拟电压，并将其数字量转换结果送U1输出。设主频为4MHz。

电路图在光盘位置：“\Example\Chapter8\S081\adcled.DSN”。

题意分析

●由图8-4可知A/D输入通道用的是RA0，所以程序中应该把A口置为输入状态并把A/D转换通道设为AN0。

●U1是一个组合元器件，由10个发光二极管组成，为了使电路图看着紧凑，本图中省略了I/O引脚到发光二极管之间的限流电阻，实际电路图中不可省略。

●PORTC连接了8个LED，PORTB的高两位连接了两个LED，发现这与A/D转换结果的左对齐模式相同，可以通过把ADFM置位来实现，所以把转换结果的ADRESH赋值给PORTD，ADRESL赋值给PORTC。

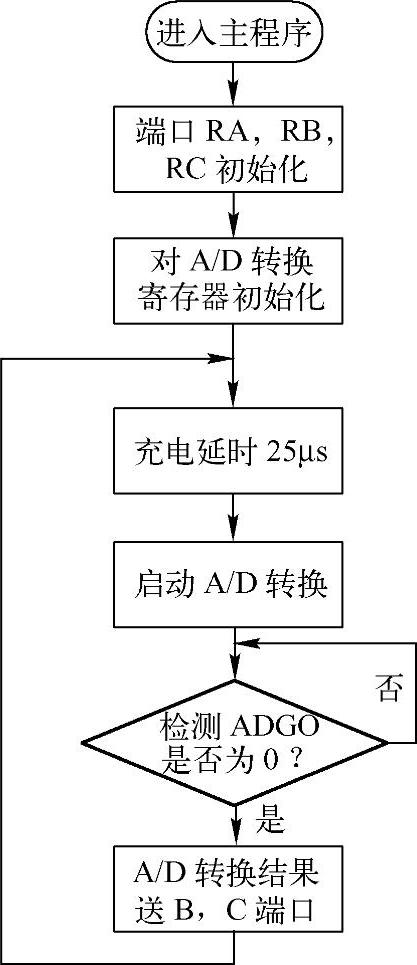

●本程序流程如图8-5所示。

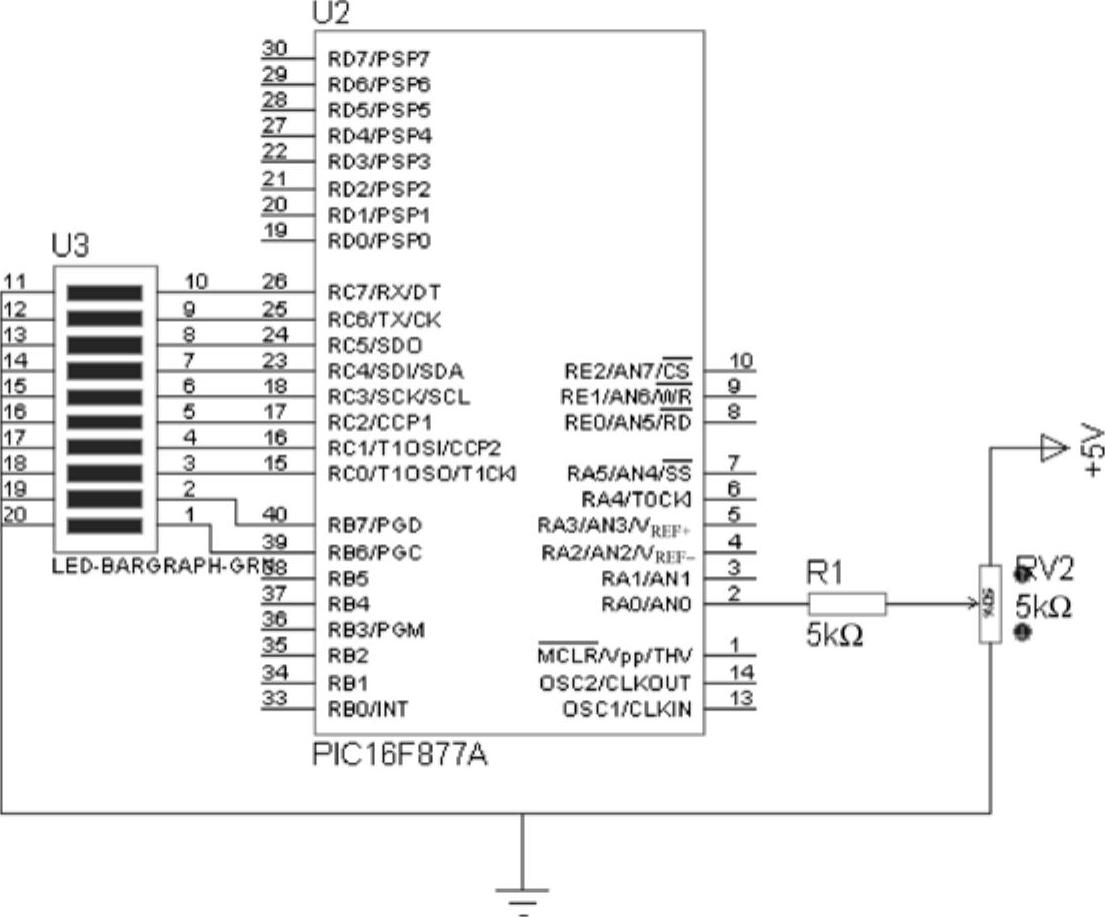

图8-4 电位器阻值测量电路示意图(www.daowen.com)

图8-5 例8-1的程序流程图

设计过程

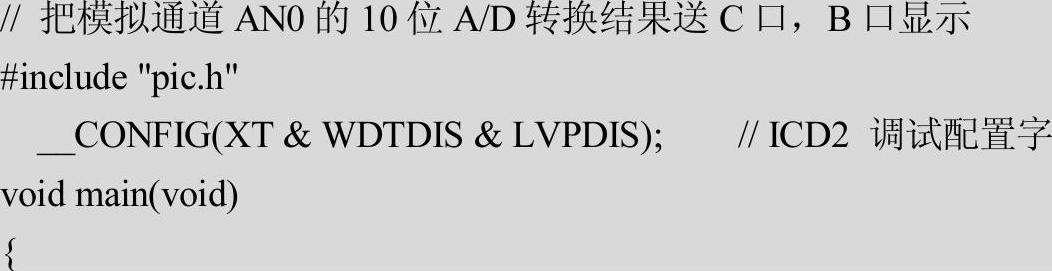

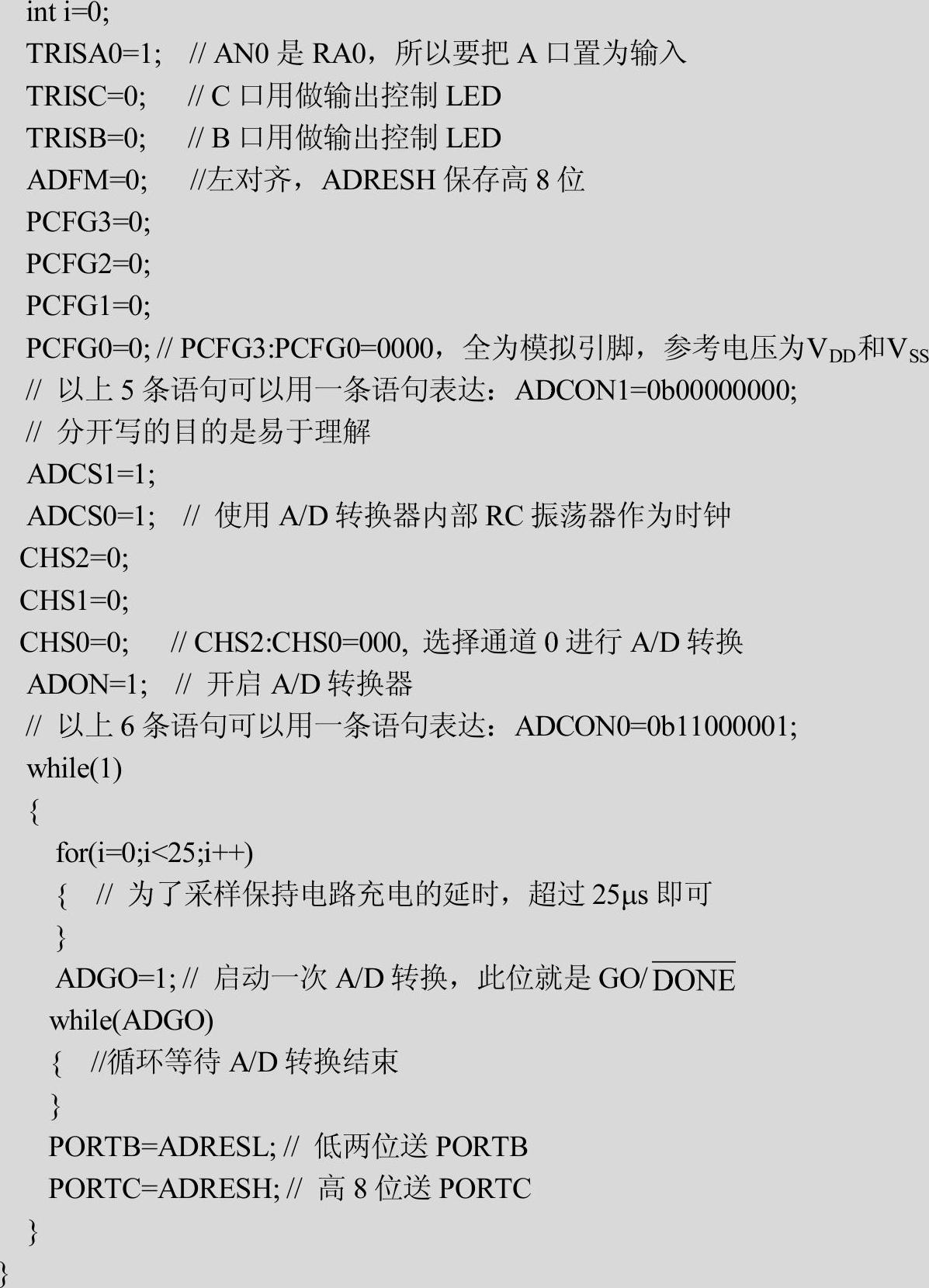

1）新建一个MPLAB项目，加入一个新建的main.c文件，输入以下内容（本项目所有内容参考光盘“\Example\Chapter8\S081”文件夹内容）。

2）把项目保存后成功编译出目标文件。然后用调试工具Proteus VSM加载adcled.DSN。启动VSM后运行程序。

3）在运行时，U1显示的就是10位数字转换结果。请读者用鼠标修改RV2的阻值（单击或），并观察U1的变化，读者会发现当单击时U1显示的二进制数字变大，这是因为RV2向左滑动时RA0的输入电压变高了。单击时U1显示的二进制数字变小，这是因为RV2向右滑动时RA0的输入电压变低了。
