本节介绍如何利用PORTB口电平变化中断实现独立式按键检测。

【例6-3】实验电路如图6-5所示。用C语言编程实现当S2～S4中某个按键按下，则把此按键的序号显示在数码管上。例如，按键S3按下，则数码管上显示3。每按一次按键S1，计数值加1。要求采用PORTB口电平变化中断。

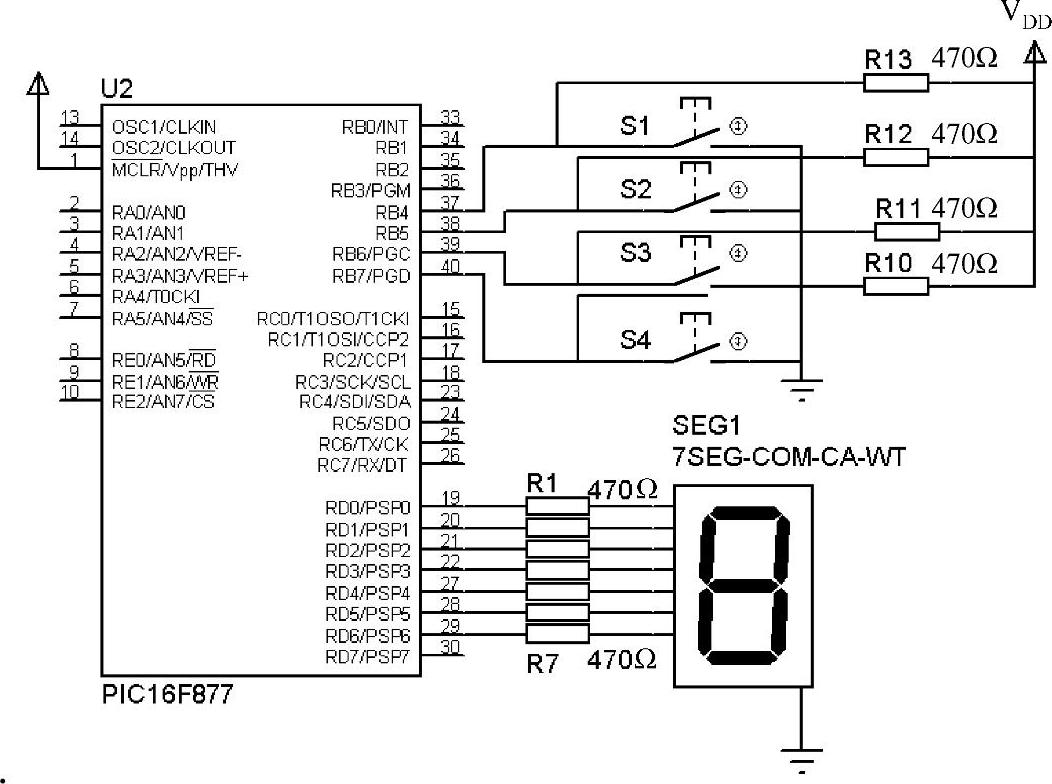

图6-5 B口中断控制数码管电路图

电路图在光盘位置：“\Example\Chapter6\S062\SCH\877_B_INT.DSN。

程序分析

●本题目要求采用PORTB口电平变化中断，则RBIE应置位，GIE也应置位。

●根据图6-5可知，RB4～RB7外部电路相同，即未按时，输入为1；按下时输入为0。这样在中断服务程序中判断RB4～RB7某位是否为0即可得知按键S1～S4是否按下。

●对于按键S2～S4，要求按下时把序号显示在数码管上。在数码管上显示数字的程序已介绍过，通过字形数组即可实现。(www.daowen.com)

●对于按键S1，要求按下后数码管显示内容加1，所以在未按按键S1之前的状态需要记录，可以用一个全局变量来记录未按按键S1前的数码管显示的值。按下按键S1后使此变量自身加1，然后送数码管输出即可。

设计过程

1）用MPLAB新建项目S062，语言工具选择为“HI-TECH Universal Toolsuite”，保存在“C：\S062”文件夹下。

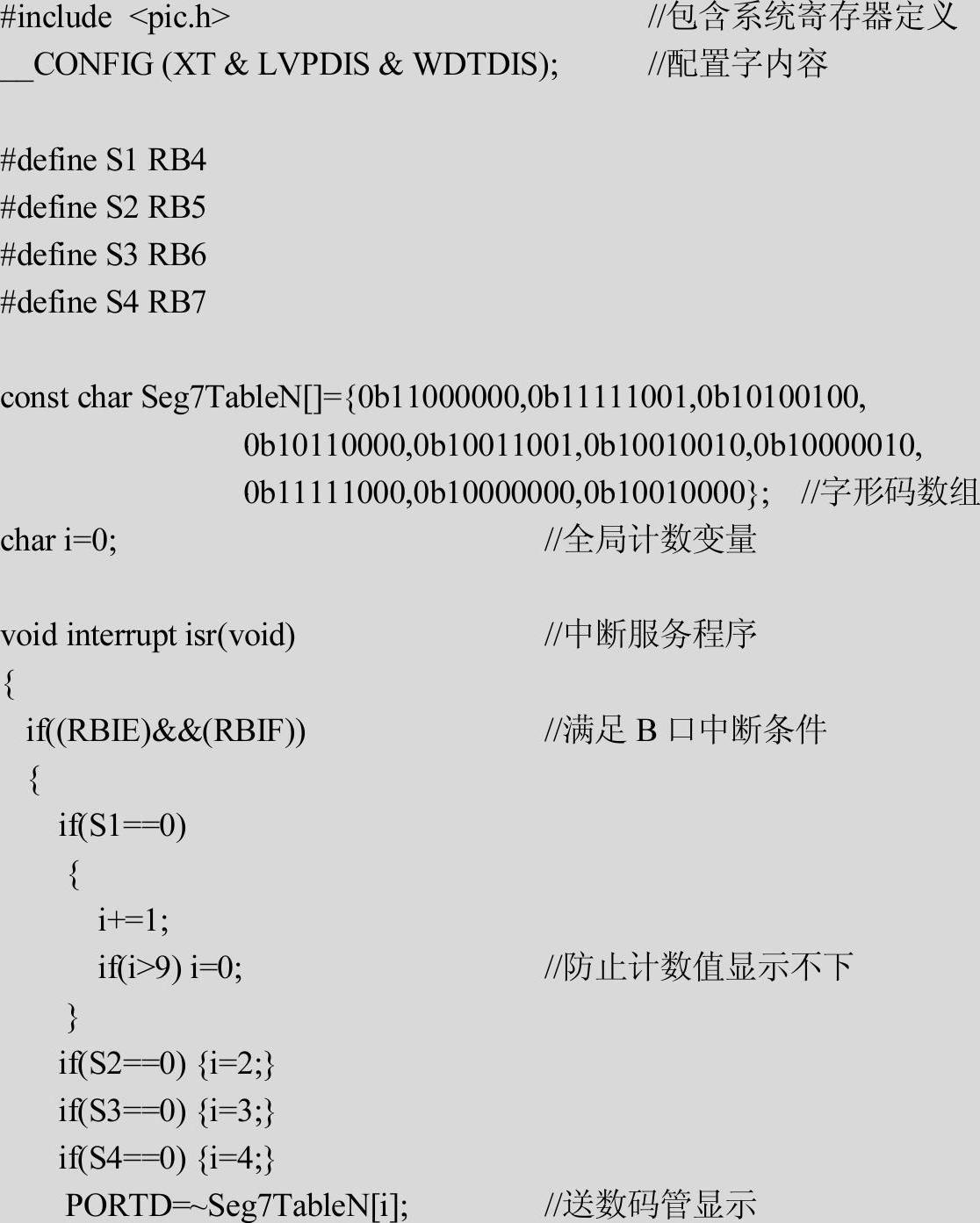

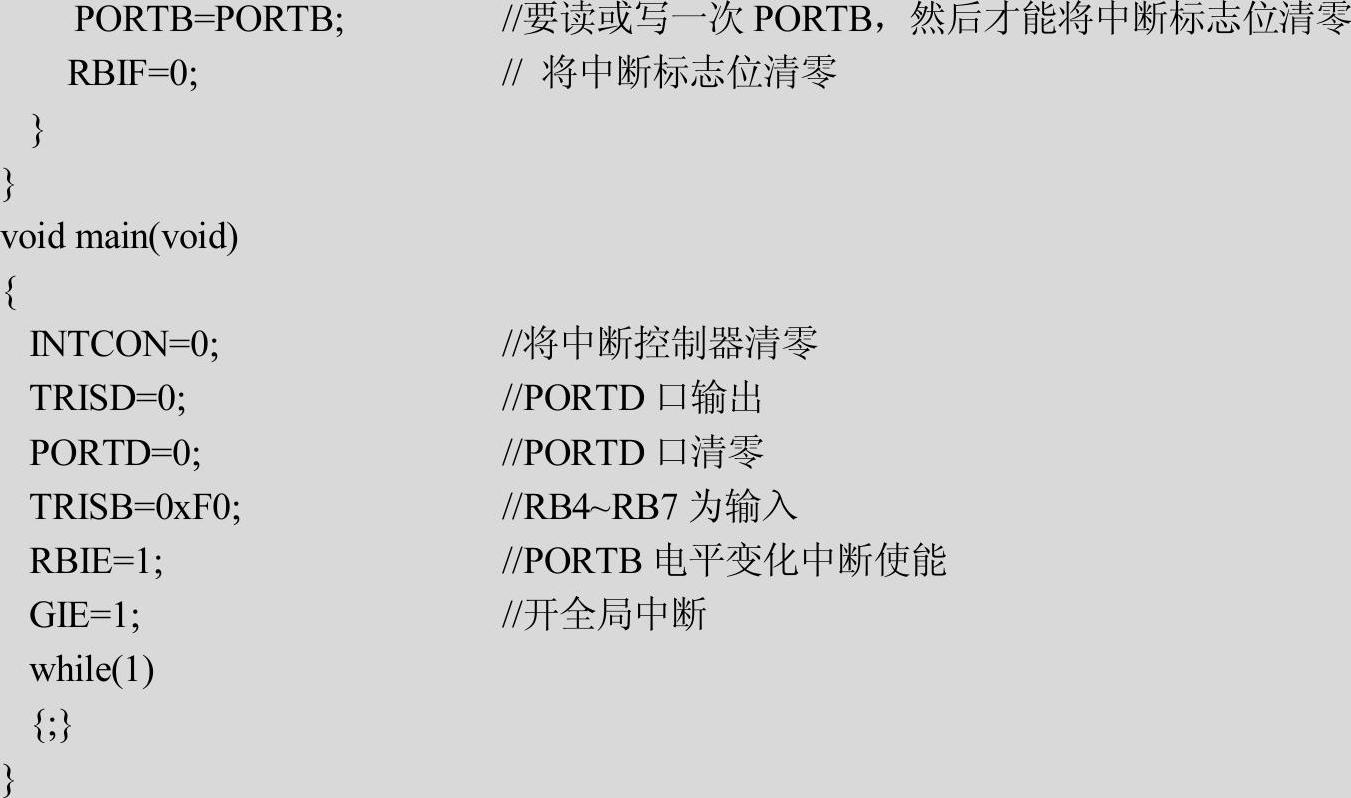

2）新建main.c文件并加入项目中，其内容如下所示。

3）把项目保存后成功编译出目标文件。然后用调试工具Proteus VSM加载877_B_INT.DSN，启动VSM后运行程序。每按一次S1，数码管显示内容会加1。按S2～S4中的某个键，数码管会显示相应的序号。再继续按S1，数码管显示内容会在当前值的基础上加1。
