要想知道如何使用单片机的中断系统，在了解其硬件逻辑的基础上，还必须知道中断产生和返回的过程。本节以INT中断为例介绍中断的完整响应过程。其他类型中断同理。图6-2是INT中断过程。

1）系统初始化时要打开总中断控制位（GIE=1），并打开某个中断源使能位（INTE=1）。

2）CPU正在执行用户程序时，某个与INT相连的外部信号随机产生了一个中断，使INTF置位。

3）CPU立刻暂停当前程序的运行，并将当前程序的下一条将要执行的指令地址（设此地址为Next）保存起来。

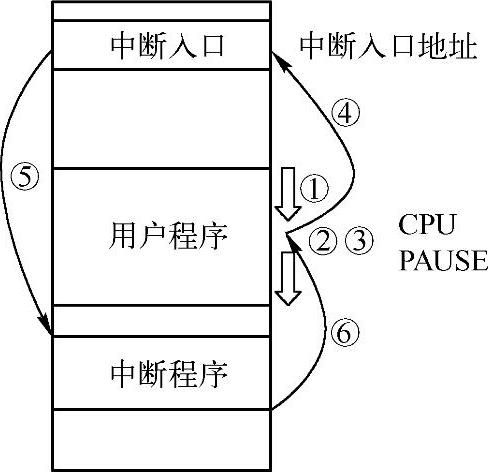

图6-2 INT中断过程图示

4）CPU自动关闭总中断控制位（GIE自动清零），CPU控制指令指针跳转至中断入口处（对于PIC16F877而言是程序地址0x0004）执行。(www.daowen.com)

5）中断入口处一般都是跳转指令，跳转到中断程序，又称为中断服务子程序（Interrupt Service Routine，ISR）的入口执行。在ISR中，程序员首先要保护中断现场（保存重要寄存器的值），然后编写代码，根据中断标志位状态决定响应何种中断并做处理。

6）中断程序执行完毕，程序员要手动清空中断标志位（INTF=0）并恢复中断现场（恢复重要寄存器的值），然后执行特殊指令返回到被暂停的用户程序Next处继续执行用户程序。在执行特殊指令时，CPU会自动打开总中断控制位。

为什么要进行中断现场保护和恢复？

因为中断产生的时机对于CPU而言是未知的，这样在进入中断入口后一些重要寄存器的值也是未知的。为了使中断返回后仍然能正确执行原程序，必须在进入中断时及时保护中断现场，在退出中断前正确地恢复现场。

以上的中断过程需要程序员能够熟练地设置相关信号。这些信号主要保存在PIC的内部寄存器INTCON、PIR1、PIE1、PIR2和PIE2中。为了让读者快速地掌握中断系统使用方法，下面介绍PIC16F877中断系统的相关寄存器具体功能。
