零点起步:ICD2+开发板硬件开发平台安装教程

ICD2是Microchip公司出品的廉价的在线调试器和烧写器(又叫编程器)。下面介绍其驱动程序安装步骤。

1)ICD2自身包括两部分:ICD2固件加载器和ICD2固件客户端。这样就需要两个驱动程序的支持,这两个驱动程序在安装MPLAB时会被安装到“C:\Program Files\Microchip\MPLAB IDE\ICD2\Drivers”,所以一定要先安装MPLAB才能安装ICD2。

2)在第一次安装ICD2之前,不要给ICD2加电源,也不要连接目标开发板。

3)把ICD2插入计算机的某个USB接口操作系统会弹出“找到新的硬件向导”窗口,如图2-10所示。


图2-10 找到新硬件ICD2固件加载器向导窗口

4)选择“自动安装软件(推荐)”,单击978-7-111-33274-9-Chapter02-16.jpg按钮,会弹出硬件驱动程序配置文件选择窗口,如图2-11所示。应该选择名为“icd2w2kl.inf”的驱动配置文件,单击978-7-111-33274-9-Chapter02-17.jpg按钮继续。

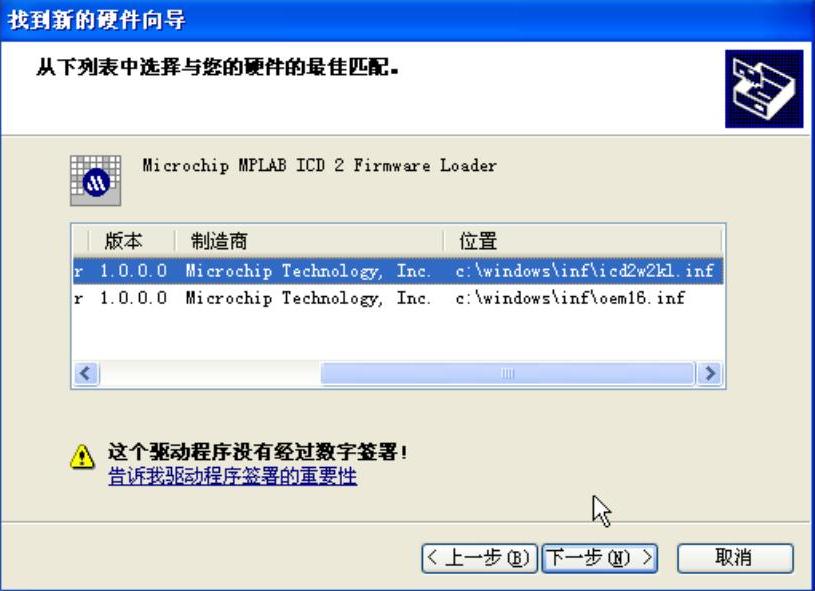

图2-11 硬件驱动程序配置文件选择窗口

5)接下来系统会弹出“插入磁盘”窗口,如图2-12所示。单击978-7-111-33274-9-Chapter02-19.jpg按钮。在弹出“所需文件”窗口中,单击978-7-111-33274-9-Chapter02-20.jpg按钮,在弹出的“查找文件”窗口中,进入“C:\Program Files\Microchip\MPLAB IDE\ICD2\Drivers”文件夹选中“icd2w2kl.sys”文件,单击978-7-111-33274-9-Chapter02-21.jpg按钮完成文件选择。

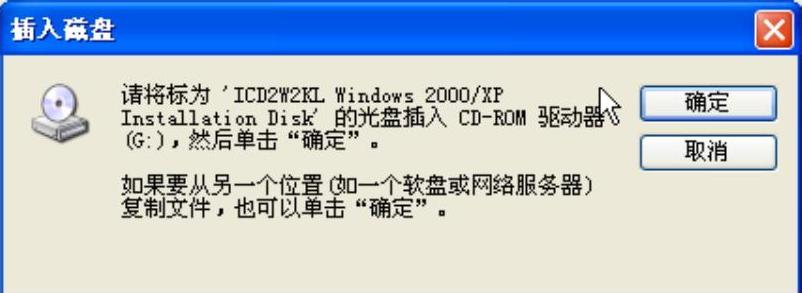

图2-12 插入驱动程序光盘窗口

6)在“所需文件”窗口中,单击978-7-111-33274-9-Chapter02-23.jpg按钮继续安装,如图2-13所示。(www.daowen.com)

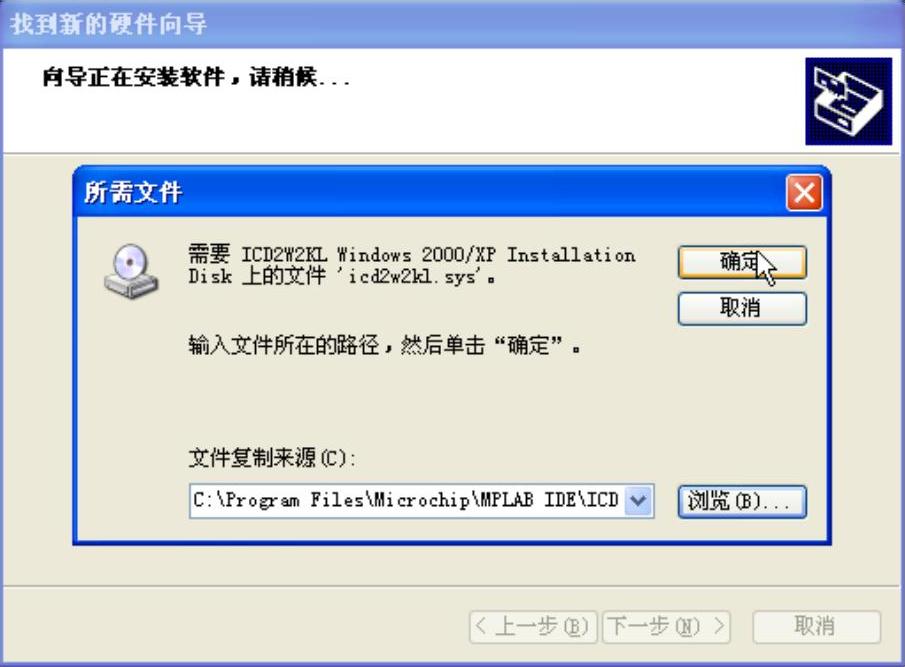

图2-13 所需文件选择完毕的窗口截图

7)操作系统会自动完成其后的驱动程序安装过程,安装完毕后会弹出提示窗口,如图2-14所示。单击978-7-111-33274-9-Chapter02-25.jpg按钮结束ICD2的第一个驱动程序的安装。

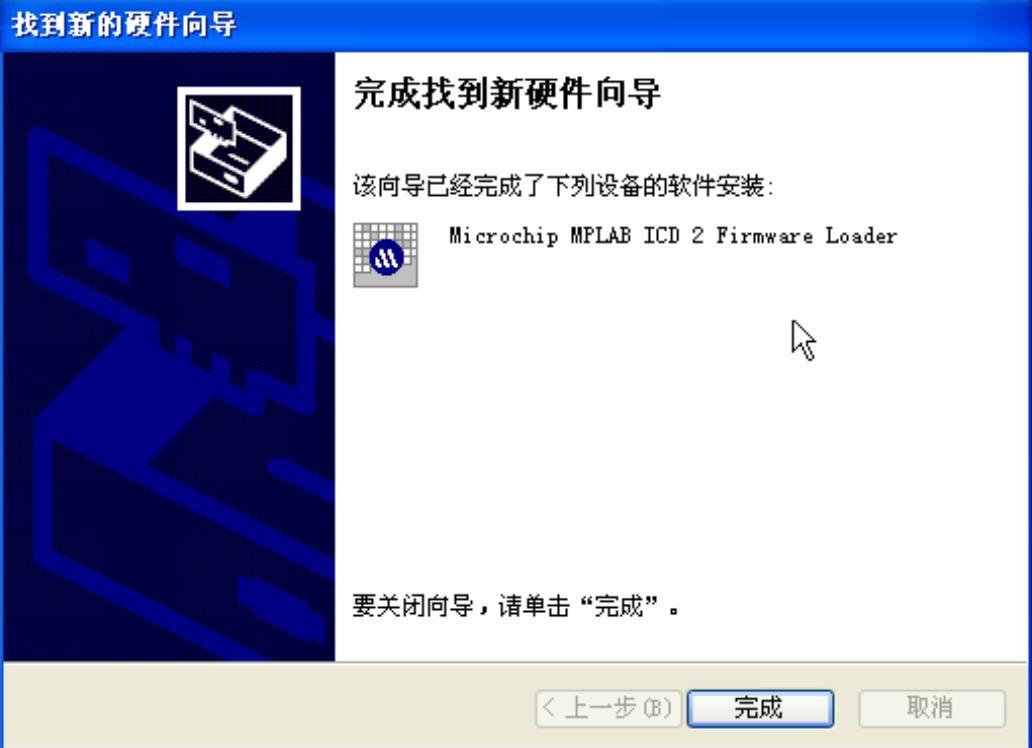

图2-14 完成找到新硬件向导窗口

8)当第一个驱动程序安装完毕后,过几秒钟操作系统还会自动发现第二个硬件设备,如图2-15所示。选择“自动安装软件(推荐)”后单击978-7-111-33274-9-Chapter02-27.jpg按钮,操作系统会自动安装刚才指定文件夹中相应的驱动程序文件。

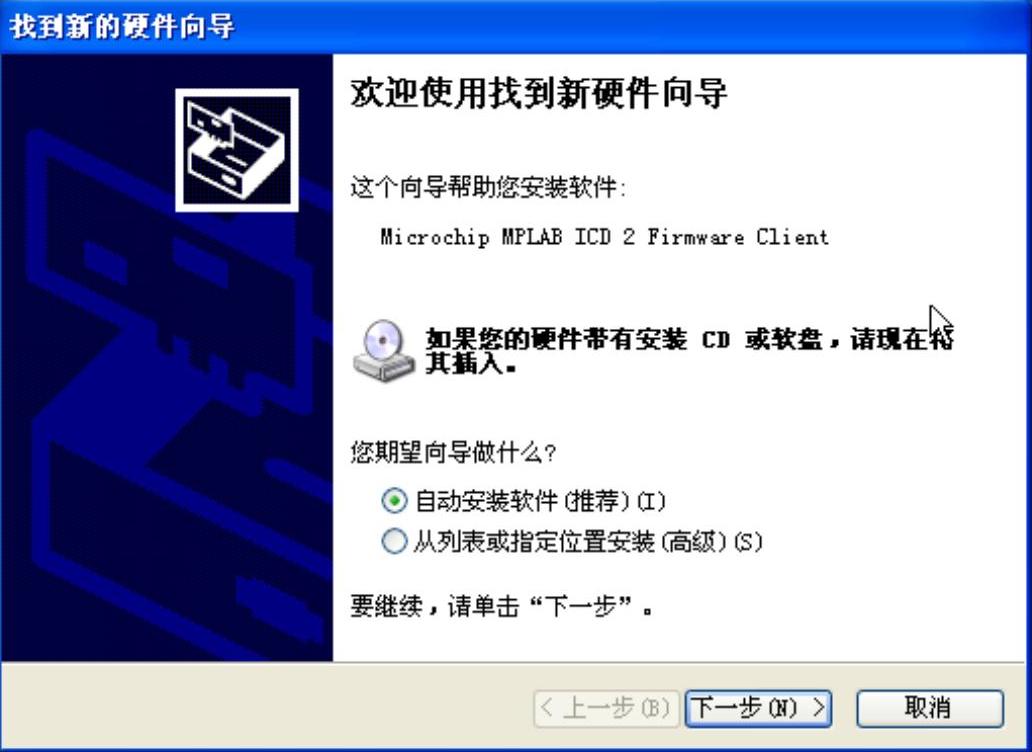

图2-15 ICD2固件客户端驱动程序安装向导窗口

9)若有“驱动程序选择”窗口出现,请选择包含“icd2w2k.inf”的驱动程序。若有“插入磁盘”提示窗口出现,请选择“C:\Program Files\Microchip\MPLAB IDE\ICD2\Drivers\icd2w2k.sys”文件。

10)安装完毕后会弹出提示窗口。单击978-7-111-33274-9-Chapter02-29.jpg按钮就结束了ICD2的第二个驱动程序的安装。至此,ICD2安装完毕。接下来就可以连接目标板和电源了。

推荐目标板独立供电。不要使用ICD2的电源供电,因为USB接口的供电量十分有限(理论值500mA),并且是很多USB设备共享500mA,若目标板功耗大会造成计算机蓝屏或ICD2失效。
