电镀废水回用技术手册-袋式过滤器的选择与使用

时间:2023-10-18 理论教育 版权反馈
【摘要】:袋式过滤器的过滤精度为10~200μm,有单袋机、双袋机以及多袋机。液体袋式过滤器操作中由于压差的原因会直接影响流量。袋式过滤器:4个2号袋,流量为63.6m3/h。袋式过滤器:设计流量为63.6m3/h的过滤器,价格为23000元左右。袋式过滤器:初始压损为0.1kg,使用40天时的压损达到2kg。袋式过滤器:正常情况下使用50~100μm的等级。

电镀废水回用技术手册-袋式过滤器的选择与使用

袋式过滤器是主要由滤袋、金属网蓝、壳体三部分组成的一个简便、经济的过滤系统,待过滤液由入口进入滤袋,液体渗透过滤袋经出口流出,杂质被截留在滤袋内,从而得到干净的流体。袋式过滤器的过滤精度为10~200μm,有单袋机、双袋机以及多袋机。

1.结构

(1)金属网蓝能有效支撑滤袋,给滤袋贴切保护,防止滤袋脱落、绽线。

(2)滤袋压环,用于防止滤袋滑动。

(3)壳体材质:SS304、SS316L、Q235。

(4)表面处理:亚光、喷珠、电抛光、机械抛光、金属烤漆。

(5)管路连接方式:用环形螺栓联接,可快速开启。

2.滤袋

(1)性能及技术参数。

1)材料:聚酯(PE)、聚丙(PO)、尼龙(MO),五线缝纫。

2)滤袋沿口材料:不锈钢圈、镀锌钢圈以及聚丙烯塑料圈。

3)滤袋参数如表14-8所示。

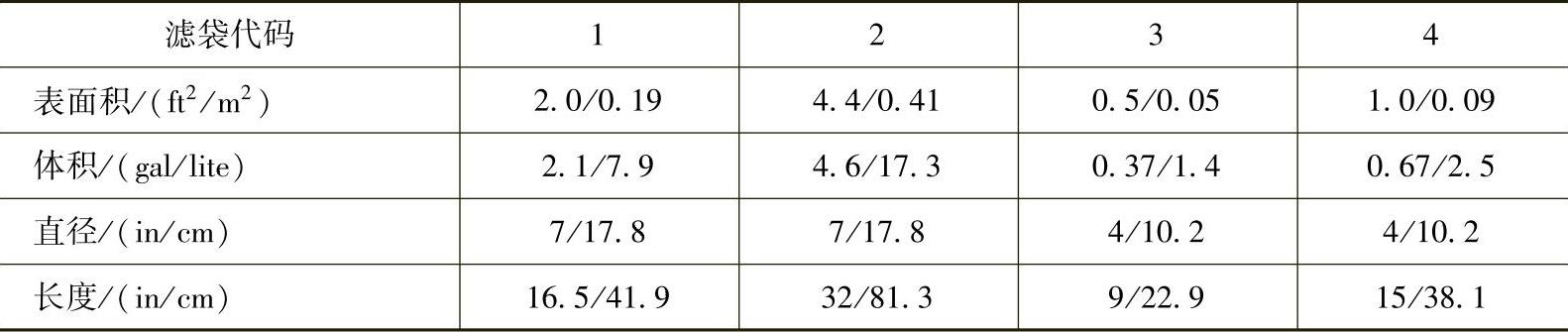

表14-8 滤袋参数


4)过滤精度(μm):10、25、50、75、100、150、200。

5)最高操作压差(MPa):0.4、0.3、0.2。

6)最高操作温度(℃):聚酯(PE)130(瞬间180)、聚丙(PO)90(瞬间110)、尼龙180。最高操作温度是指在长时间的使用状态下确保过滤精度不变时的使用温度。

(2)无纺布滤袋。滤面均经特殊烧毛处理-高温表面热处理,即应用瞬间烧结技术/压光处理,既能有效防止纤维脱离污染滤液,又避免了传统辊压处理造成的滤孔过分堵塞而缩短滤袋寿命的情况,能有效地防止过滤时纤维受液体高速冲击而散失。所有原料均是本白色,未经任何特别漂染处理,完全符合环保标准。深层三维过滤材料,纯纤维以针刺方式形成立体、高度蓬松的迂回曲折的过滤层,其特点是纤维组织疏松,增加了杂质的容载量。由于针刺毡的三维过滤层,使得液体流过过滤袋时,颗粒会由于深层过滤机理滞留于液体过滤袋的内壁表面及深层,对固体或胶体颗粒具有高捕集效率。针刺毡厚度均匀、稳定的开孔率及充分的强度使滤袋效率稳定、运用时间长。五线双针最紧密的缝制,确保每一个液体过滤袋能达到最好的过滤保障。

液体袋式过滤器操作中由于压差的原因会直接影响流量。当达到适当的压差时,必须更换新的液体过滤袋。液体过滤袋的使用寿命同过滤介质的颗粒含量多少和介质黏度大小有直接关系。

(3)尼龙单丝滤袋。单丝筛网结构可将过滤液中的杂质直接截留在材料表面,所以也称表面过滤型。这种过滤袋的优点是单丝结构材料可反复清洗使用,消耗成本低,但由于是表面过滤模式,容易造成滤袋表面堵塞,因此最适合用在精度较低的粗滤场合。

滤袋如图14-4所示。

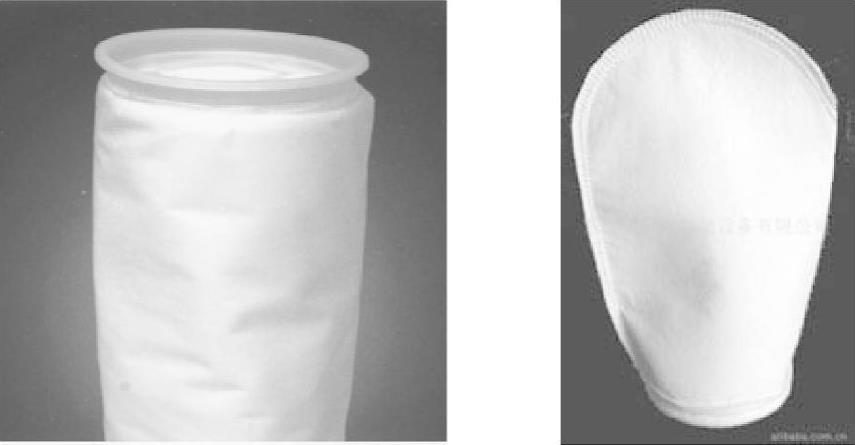

图14-4 滤袋

3.应用领域 袋式过滤器主要应用在水处理、制药、石油化工汽车、油漆、瓷漆、涂料及粘胶、食品和饮料、电子、金属加工、化学品等行业。

单滤袋过滤器如表14-9和图14-5所示,多滤袋过滤器如表14-10和图14-6所示。

表14-9 单滤袋过滤器


注:1.流量是指滤器壳体所能通过的流量,只作参考。选型时需按滤袋实际所能通过的流量选择相应的规格。(www.daowen.com)

2.以上仅限标准系列产品,非标制作另定。

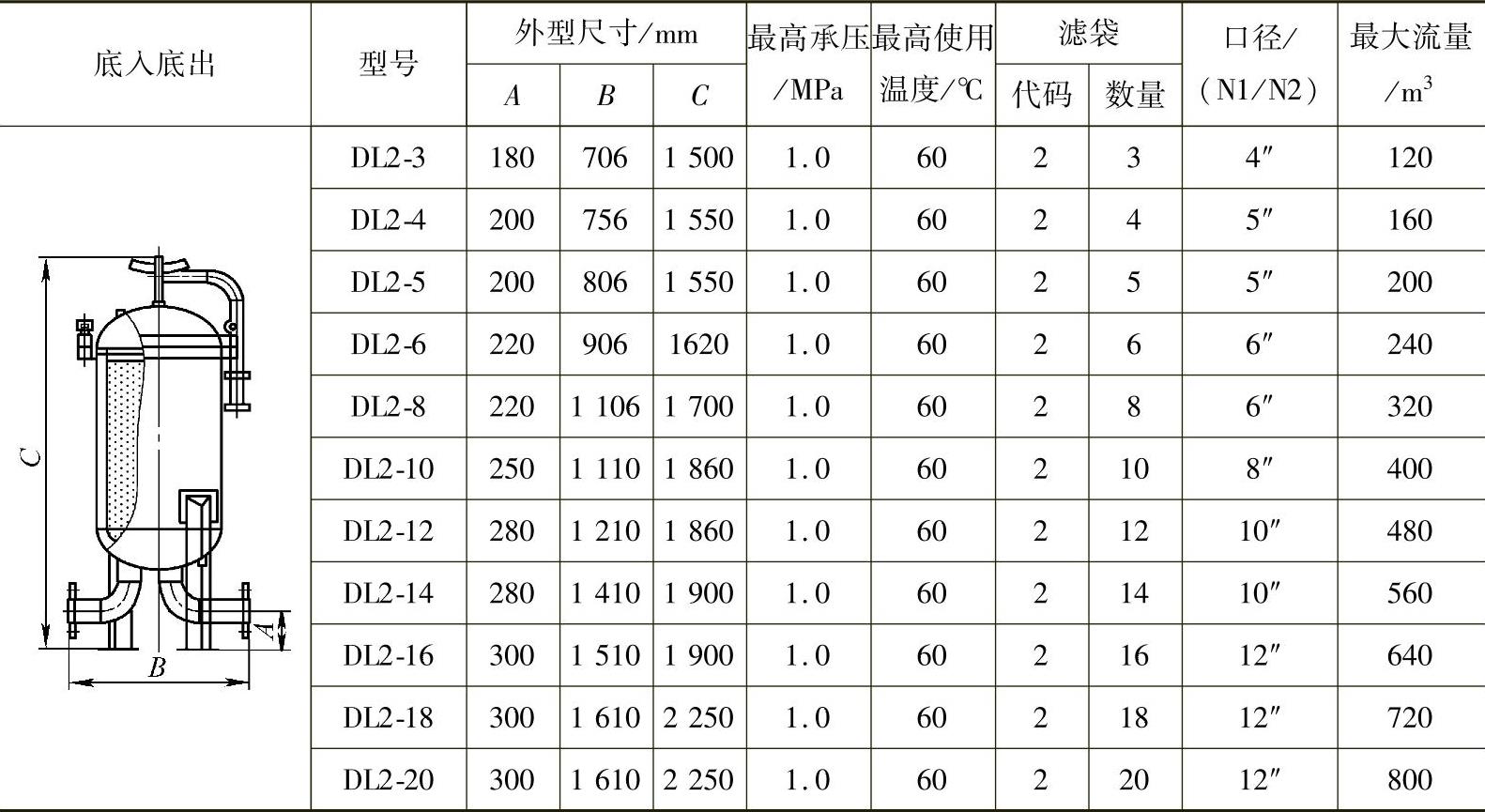

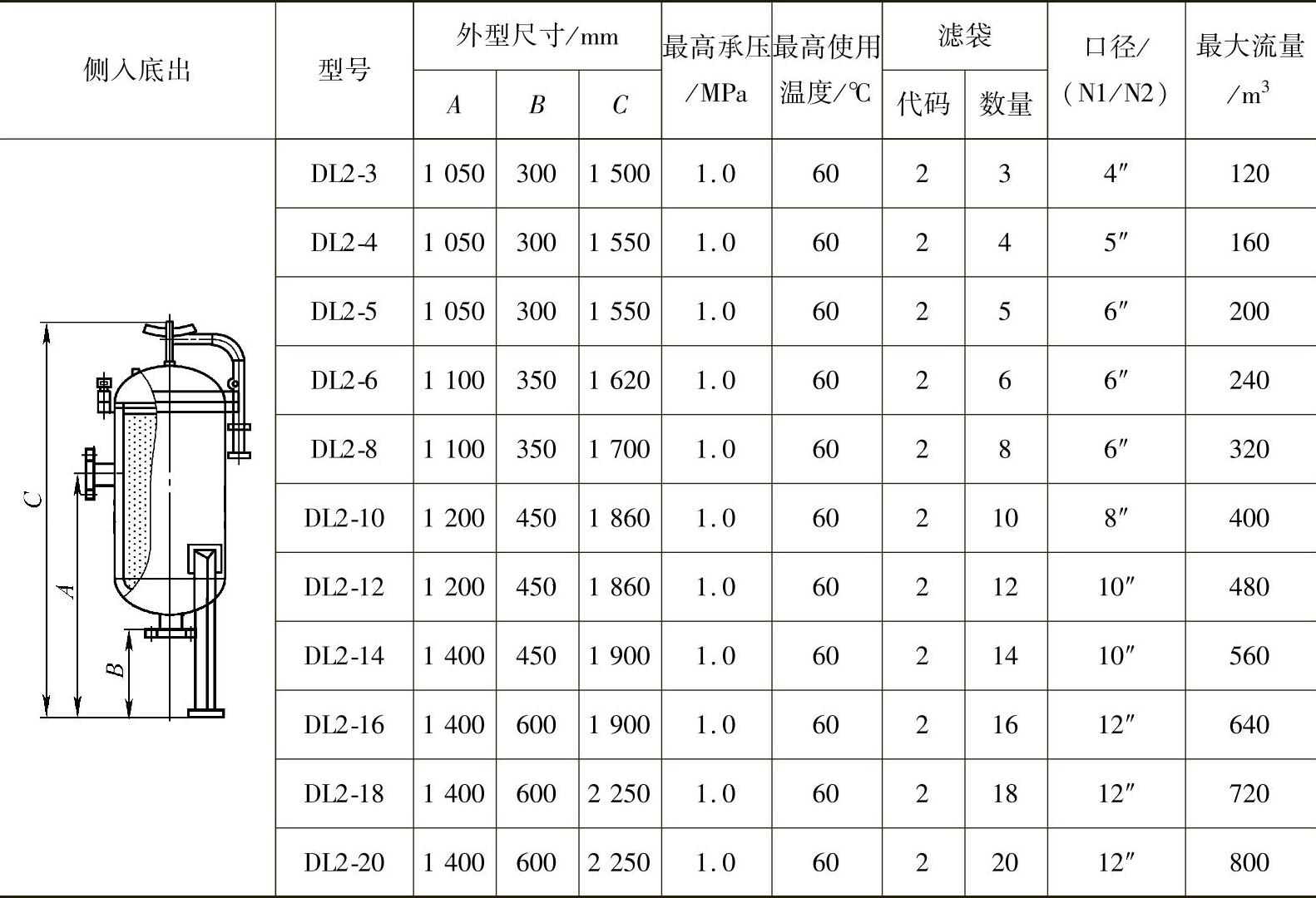

表14-10 多滤袋过滤器


注:1.流量是指滤器壳体所能通过的流量,只作参考。选型时需按滤袋实际所能通过的流量选择相应的规格。

2.以上仅限标准系列产品,非标制作另定。

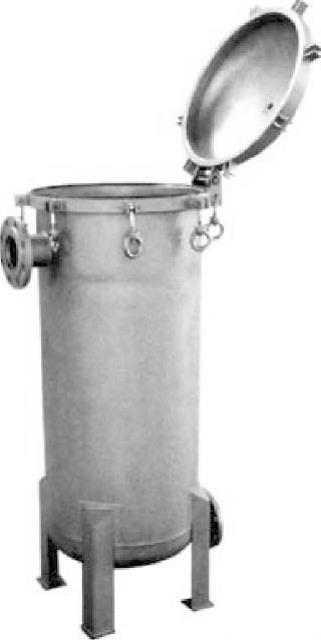

图14-5 单滤袋过滤器


图14-6 多滤袋过滤器

4.袋式过滤器和介质过滤的比较

(1)流量比较

砂缸:现在市场上较大的砂缸直径为2.6m,过滤面积为5.3m2,流量为63.6m3/h。

袋式过滤器:4个2号袋,流量为63.6m3/h。

(2)设备价格比较

砂缸:设计流量为63.6m3/h的砂缸价格为28000元左右。

袋式过滤器:设计流量为63.6m3/h的过滤器,价格为23000元左右。

(3)使用耗材比较

砂缸:石英砂每吨约400元左右,以一年换一次砂为标准,直径为2.6m的过滤器需要2500元砂(不包括反冲洗所需的水费)。

袋式过滤器:过滤袋以每个40元计算,每40天换一次过滤袋,每次需换4个,即一年需要换9次,需要1500元(不需用水反冲洗)。

(4)压损比较

砂缸:初始压损为0.5kg,使用一个月(即反冲洗前)的压损达到2kg。

袋式过滤器:初始压损为0.1kg,使用40天时的压损达到2kg。

(5)过滤精度比较

砂缸:使用4#砂可达到125μm的等级。

袋式过滤器:正常情况下使用50~100μm的等级。

(6)工作强度比较

砂缸:一年换一次砂,换砂工作强度大。
