管道安装布置全面规划,合理错开管件位置

1.施工前的准备工作

(1)应依据施工图纸、产品说明书及施工规范等编制施工方案和技术交底。

(2)操作人员第一次操作时,要经过技术培训。

(3)管材、管件应有产品说明书、合格证以及检测证明等文件,证明该产品无毒。

(4)管材应水平堆放在平整的地平上。

(5)应准备有加工操作的场所。

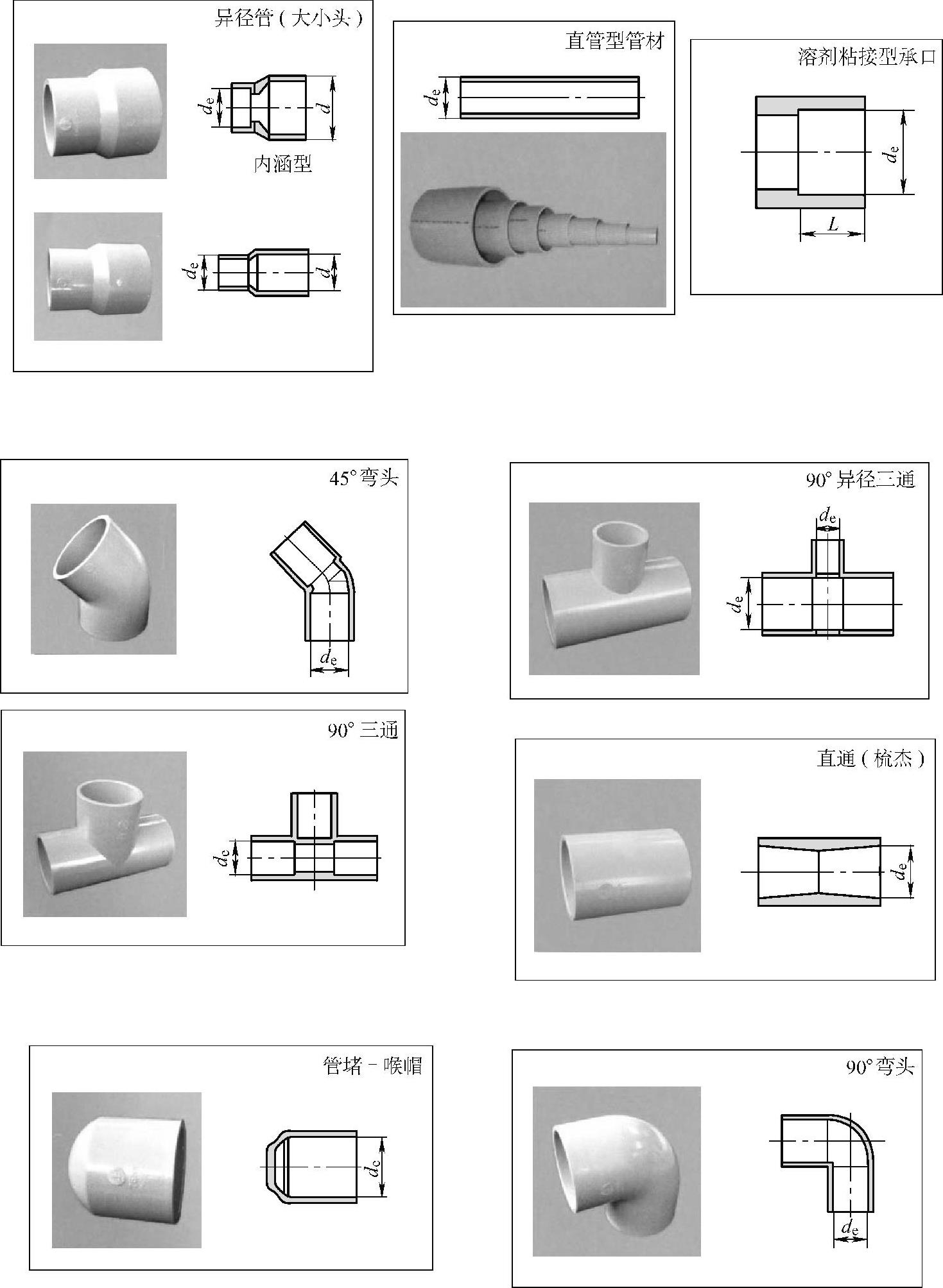

图9-44 管件

2.管材、管件的质量标准

(1)管材、管件的内外壁表面应光滑平整,无气泡、裂纹、裂口、脱皮和明显痕纹、凹陷,色泽基本一致,有醒目的压力等级标志。

(2)管材规格是公称外径×壁厚,其材质符合设计要求,管件的承插口尺寸见表9-38,承插口壁厚不应小于同规格管材的壁厚。管件材质必须与管材相同。

3.安装与布置 主要考虑安装、检修、操作的方便和安全,同时必须尽可能减少基建费,并根据运行特点、设备布置、建筑结构、物料特性及整齐美观等方面,进行综合考虑。管道的安装与布置一般原则如下:

(1)布置管道时,应对车间所有管道,包括电缆、照明、仪表、上下水、气、进料、出料等管道,全面规划,各就其位。

(2)尽可能走明线,便于安装和检修。

(3)各种管线应平行铺设,以便于共用管架;要尽量走直线,少拐弯,少交叉,以节约管材,减少阻力,力求整齐美观。

(4)为了便于操作、安装和检修,并列管道上的管件和阀门位置应错开安装。

(5)在车间内,管道应尽可能沿厂房墙壁安装,管架可以固定在墙上,或沿天花板或平台安装;露天的生产装置,管路可沿柱架或吊架安装。管与管、管与墙壁之间的距离,以能容纳活接或法兰以及便于进行检修为宜,具体尺寸见表9-39。

表9-39 管道与构筑物距离 (单位:mm)


PVC-U管道最大支承间距的规定见表9-40。

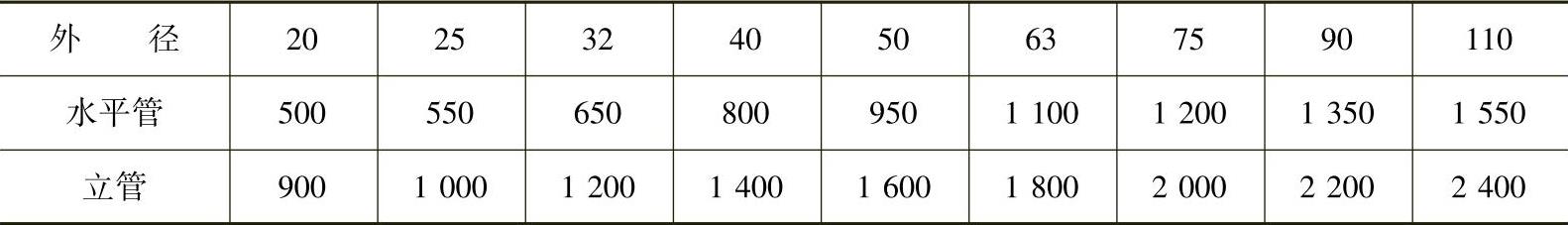

表9-40 PVC-U管道最大支承间距(1.6MPa) (单位:mm)


(6)管道应集中铺设,当穿过墙壁或楼板时,墙壁、楼板上应预留孔,管外最好加套管,套管与管子间的环隙充满填料。

(7)管道离地的高度,以便于检修为准。过人行道,不得小于2m;过公路,不得小于4.5m;过铁路不得小于6m;过工厂主要干线,一般为5m。

(8)长管道要有支撑,以免弯曲存液及振动,管道的倾斜度,对于气体和易流动的液体为3/1000~5/1000,对含固体结晶或颗粒较大的确良物料为1%或大于1%。

(9)地面管道应铺设在专用地沟里,地沟保持干燥。

(10)平行管道的排列应考虑管路相互影响。垂直排列时,高压管道在上,低压管道在下;无腐蚀的在上,有腐蚀的在下;低压管道在外,高压管道靠近墙柱;检修频繁的在外,不常检修的靠墙柱;重量大的要靠管加支柱或墙。

4.管道连接方法 硬聚氯乙烯管可以采用橡胶接口、粘接接口、法兰联接及螺纹联接形式,最常用的是橡胶圈和粘接连接。橡胶圈接口适合于管外径为63~400mm的管道连接,粘接接口适用于管外径为20~315mm的管道连接,法兰连接及螺纹联接一般适用于硬聚氯乙烯管与钢、铜等金属管材阀件等的连接。

(1)橡胶圈连接方法。

1)橡胶圈连接所需工具见表9-41。

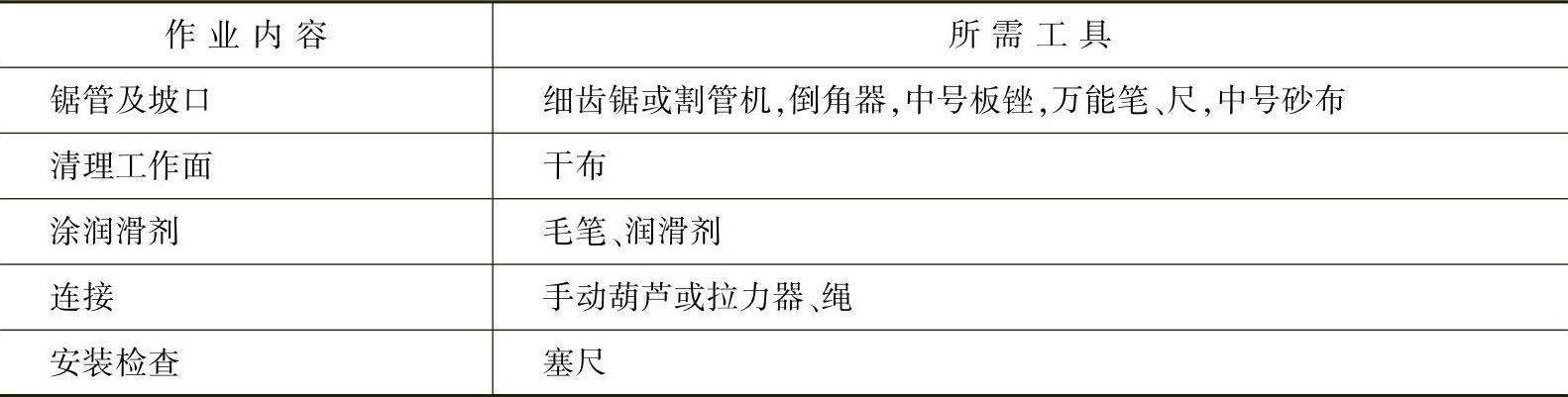

表9-41 橡胶圈连接所需工具


2)插入端倒角15°~20°,坡口厚度约为管壁厚度的1/3~1/2,将残渣清除干净,划出插入长度标线,插入长度应使管接头承口预留5~10mm。承插口长度符合表9-38的规定。切断管材时,应保证断口平整且垂直管轴线。

3)承插口内橡胶圈及插口端工作面需擦干净,若过于粗糙,应用砂布打磨。

4)用毛刷将润滑剂均匀地涂在橡胶圈外表面和承插口内表面上,可用洗洁精、肥皂水等V型脂肪酸盐类物质,禁止用黄油和其他油类作润滑剂。

5)将管道插口对准承插口,平直插入,用手动葫芦一次插入至标线。若阻力过大,切勿强行插入,以防橡胶圈变形。

6)用塞尺顺承插口间隙插入,沿管周检查橡胶圈的安装是否合适。

(2)粘接连接。

1)粘接连接所需工具见表9-42。

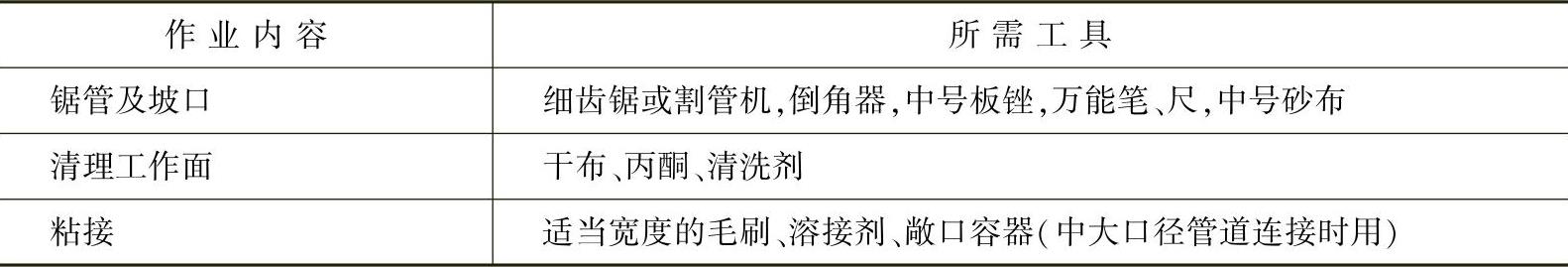

表9-42 粘接连接所需工具


2)程序如下:平整切管和坡口——清理干净承插队面——试插队及标线——涂承插口——涂插口——套接及保持特定时间——抹余胶。溶接剂标准用量见表9-43,粘接接合最少保持时间见表9-44。

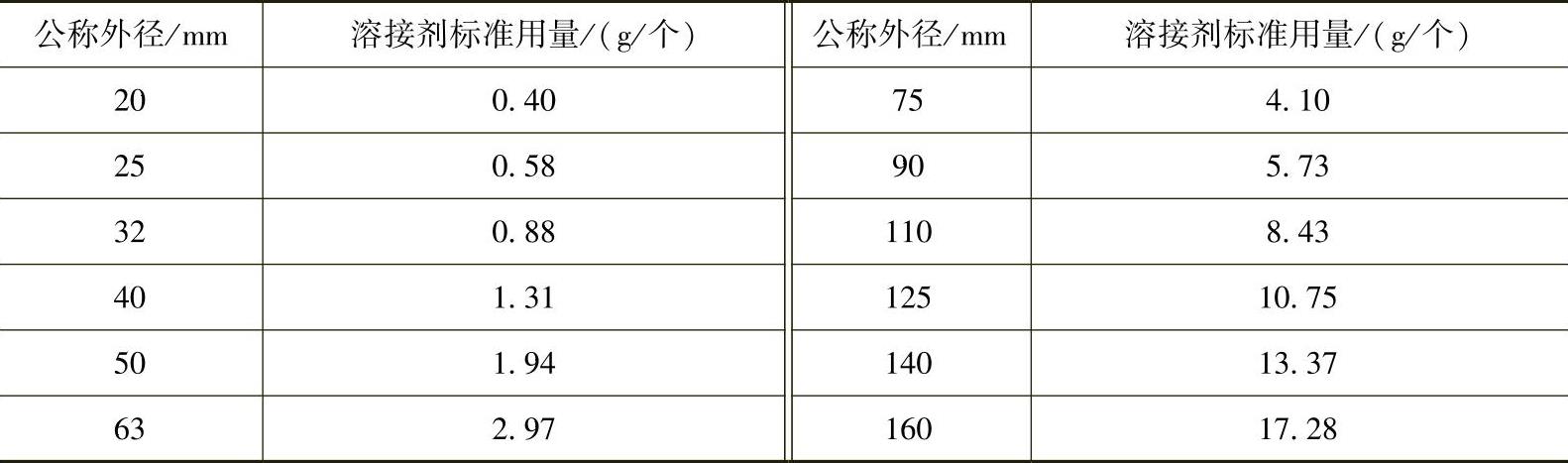

表9-43 溶接剂标准用量


注:包括插口和承插口的用量,按表面积200g/m2的用量计算。

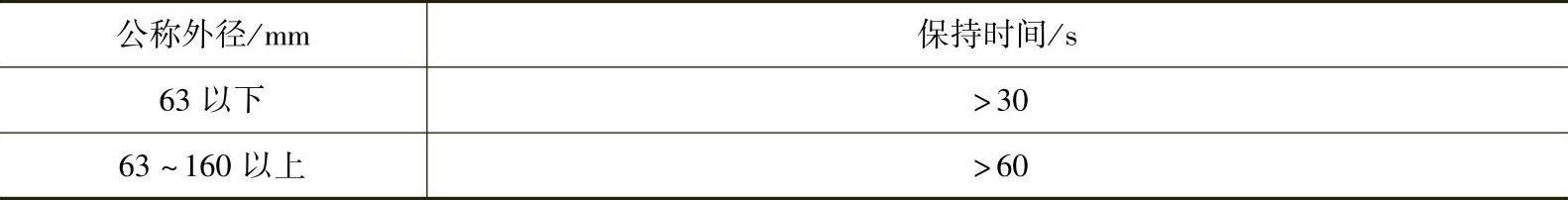

表9-44 粘接接合最少保持时间


(3)溶接剂质量要求如下:

1)溶接剂应呈自由流动状态,不得为凝胶体,在未搅拌的情况下,不得有分层和析出物现象,不宜稀释。

2)溶接剂不得有团块、不溶颗粒。

3)溶接剂不得含有毒物质及利于微生物生长的物质,不得对饮用水的味道及水质有任何影响。

(4)溶接剂使用时应注意以下几点:

1)使用的溶接剂不合格,呈糊状,表明THF溶接物质已挥发。

2)不可只涂承口或插口,应使两面涂胶层均有足够的厚度且均匀。

3)毛刷宽度应为管径的1/3~1/2,以避免“干沾”。

4)避免承口与插口配合不佳,空隙大,或者未标线而连接不到位,令粘接只有粘合面,而无溶合面。

5)溶接剂涂抹后暴露在空气中的时间过长,而应确保粘接时粘接面湿润并溶解软化。

6)环境温度高于43℃,应在阴凉处粘接,或用湿布降温,并等干燥后粘接。

7)管道连接后,要在24h后再通水试压。

(5)法兰连接。连接时,先将硬聚氯乙烯管与法兰承插口粘接,再上垫圈与金属法兰均匀拧紧。法兰连接也可作为种种不同制式管道的转接配件。

5.注意事项

(1)非直埋管道应考虑因温度变化引起管道产生伸缩,可用自然补偿,即利用转弯管段的悬臂位移,吸收管道自固定点起至转弯处的伸缩变形量。该转弯管段称作自由臂如图9-45所示。

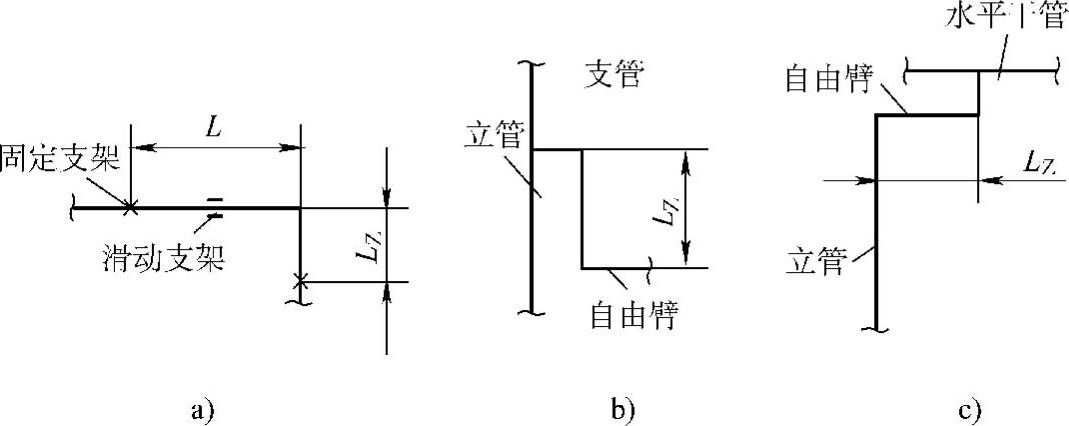

图9-45 利用套管、自由臂补偿管道伸缩

LZ=30(ΔL×De1/2

ΔLt×Lα

Δt=0.65Δts+0.10Δtg

式中 LZ——自由臂长度(m);

ΔL——管道伸缩量(mm);

De——公称直径外径(mm);

Δt——计算温差(℃);

L——管道长度(m),不设固定支架时,直线长度不可超过3m;

α——线膨胀系数,对聚丙烯管道为0.16mm/(m·℃);

Δts——管道内水的最大变化温差(℃);

Δtg——管道外水的最大变化温差,℃。

(2)采用伸缩补偿配件——软接头、波纹管、“U”形伸缩器,伸缩器应处于自然状态,伸缩器两端的管道应设活动支撑,并通过计算后,确定合适的距离设置固定支撑。

(3)管道过墙时,要配合土建预留孔,内表面要平整。如在土建装修前进行时,必须保护好已装好的管道。

(4)在管道安装过程中,不可有强制校正、扭曲等较劲现象。

6.管道常见故障及处理 管道常见故障及处理方法见表9-45。

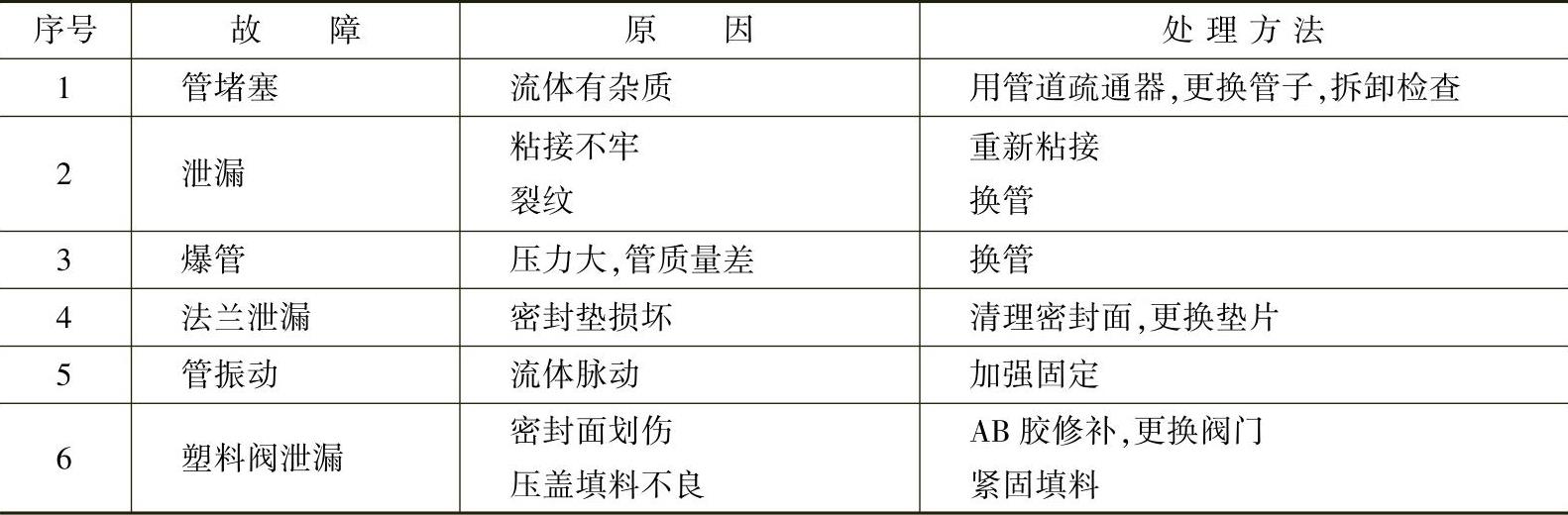

表9-45 管道常见故障及处理方法
