格栅通常由一组平行金属栅条制成的框架组成，倾斜或直立地设置在进水渠道中，以阻挡粗大的悬浮物，防止水泵、阀门、管道被堵塞。机械格栅由机架、动力装置、耙齿及电控箱组成，斜置于废水流经的通道中，与地面成一定的角度。栅条与机架固定在一起，用于拦截污水中的悬浮性污物。传动链条带动固定其上的数组除污耙齿，耙齿伸入栅条缝隙中，通过链条带动连续不断地将污水中的固体物提升至顶端，链条翻转时，悬浮性污物均掉落到栅条后面的收集箱中。

栅条间隙可分为粗格栅（50～100mm）、中格栅（10～40mm）和细格栅（3～10mm）；按清渣方式，可分为人工清渣格栅和机械清渣格栅两种。

栅条断面形状一般采用矩形断面，两头半圆的矩形断面栅条的水力条件及刚性最佳。栅条断面形状与尺寸如图9-9所示。

栅条间隙与污水泵型号的关系见表9-1。

图9-9 栅条断面形状

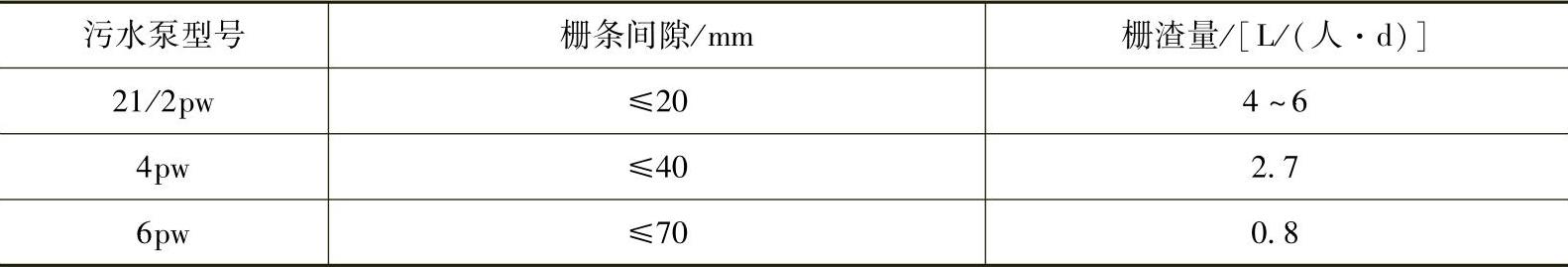

表9-1 栅条间隙与污水泵型号的关系

格栅的设计原则如下：

（1）水泵前格栅栅条间隙，应根据水泵允许通过污物的能力来确定。(www.daowen.com)

（2）污水处理系统一般宜设中、细两道格栅。

（3）每日栅渣量大于0.2m³，应采用机械格栅除渣机，但小型废水处理厂，为改善劳动条件，也采用机械格栅除渣机。

（4）格栅前渠内水流速度为0.4～0.9m/s，过栅速度为0.6～1.0m/s。

（5）格栅倾角一般为45°～75°，机械格栅一般为60°～70°。

（6）通过格栅的水头损失一般为0.08～0.15m。

（7）单台格栅工作宽度一般不超过3m，超过时可采用多台格栅。

（8）栅条高度一般按正常水位决定，当池内设有可靠的自动装置时，栅条高度可以比正常水位高1.0m。

（9）格栅必须设工作台，台面高出栅前最高设计水位0.5m，工作台两侧过道宽度不应小于0.7m，工作台正面过道宽度不应小于1.2m，工作台应有安全、冲洗设施。
