（1）电镀工业园区排放废水水质水量、各电镀企业到废水处理厂输送管线系统布置、浓缩废液收集方案论证。

（2）废水及污泥处理工艺、节能、环保、综合利用论证，体现在以下几方面。

1）一、二、三级处理方式能长期稳定地使排放水达标、成本相对较低、易于操作运行、自控水平高，动态显示，建立中央控制屏。

2）60%达标排放水回用于生产。这套深度处理系统要保证能运行5年以上，在设计这套系统时，要考虑60%回用后，40%浓水的处理问题，不能重复处理，以避免加大成本，又能达标排放，这是一个技术难题，本书给出了较好的方案。

3）加药量的控制。因废水水质是波动的，所以在设计综合池时，要考虑有均质措施，要减少人工调节药量的环节，如能做到这一步，就向无人化管理迈了一大步。

4）各池的沉淀物易于清除。综合池、反应池时间长了都有沉淀物，影响水质达标，要有技术措施，沉淀物能够随水流走。

5）要抓浓废液的收集工作。这在电镀工业园废水处理厂是头等重要的事情，因为各类化学处理槽和电镀槽的废液数量虽少，但浓度很高，其含量一般是排放标准的5～50倍，可达3万～6万g/L，是清洗水的5000～20000倍，排放1m³废液相当于排放5000m³或20000m³的清洗水，电镀厂图省事，往往排放到与废水排放的同一管道，对系统的冲击很大，即使投放大量的药剂，仍不能达标，因此，浓废液要用专用车送到收集站，用专用方法处理。

6）自控水平高，动态显示，建立中央控制屏。自动控制做到系统的开、关相互关连，紧急报警都是容易的，而要做到闭路反馈，自动调节水量、加药量、搅拌转速，难度很大，对水质稳定的、专业化的企业配套车间，可以做到，对工业区有几十家电镀企业，镀种复杂的情况，目前还达不到这种水平，传感器水平还没跟上。

7）运行费用低，产生污泥量少。运行费用主要是电费、人员工资和药剂费用，在工程设计中要在方案比较时，着重加以考虑。电费由泵（尤其是罗茨风机）的用电量决定，人员由自动化程度决定，药费由水质浓度和药的质量决定。污泥量与采用的药品品种有很大关系，这是污水处理厂建设时要反复加以权衡比较的。

8）节能主要是在罗茨风机、泵的数量，功率、高压泵能量回收器方面要有所考虑。

9）综合利用主要是金属回收和污泥的处理。

（3）平面布置论证。包括构建物布置、管线布置、辅助建筑物布置、电力线路布置、道路、绿化，用1∶500的比例绘制平面图。具体要求如下。

1）布局紧凑、整齐，构建物尽量按流程布置，管路按最短的路线布置，避免不必要的转弯和管道立体交叉，严禁将管道埋在构建物下面。坡度要精心设计，进入电镀工业园污水处理厂的管道设计与施工要符合给排水的要求，特别是在管道的选材。

2）废水排水量决定污水处理厂规模，对其建设既有通用化工企业的一般标准，一般标准如水电供应、药品库房、工人休息室、厕所、办公室等，又有其特殊的要求，如厂房是敞开式的，以利有害气体的扩散。(www.daowen.com)

3）环境卫生及安全办公、化验室宜设在前区，远离噪声大、气味大的构建物，布置在夏季主风向的一方，生产区与生活区要分开。要为工作人员提供一个良好的工作环境。

4）道路要方便运输，人行道宽1.5～2m。

5）地面用浅绿色油漆，栏杆用黄色，贴安全色带。各构建物按污染程度画色带。

6）电镀工业园废水处理厂自身要做到清洁生产的表帅，对冲洗水、废水、雨水要可靠地疏导。

（4）高程布置论证。高程布置就是确定各构建物、泵、连接管渠的高程，使水在整个处理过程中，应尽可能靠重力流动，主要依据是构建物的高度和各构建物间的水头损失，主要有以下三部分。

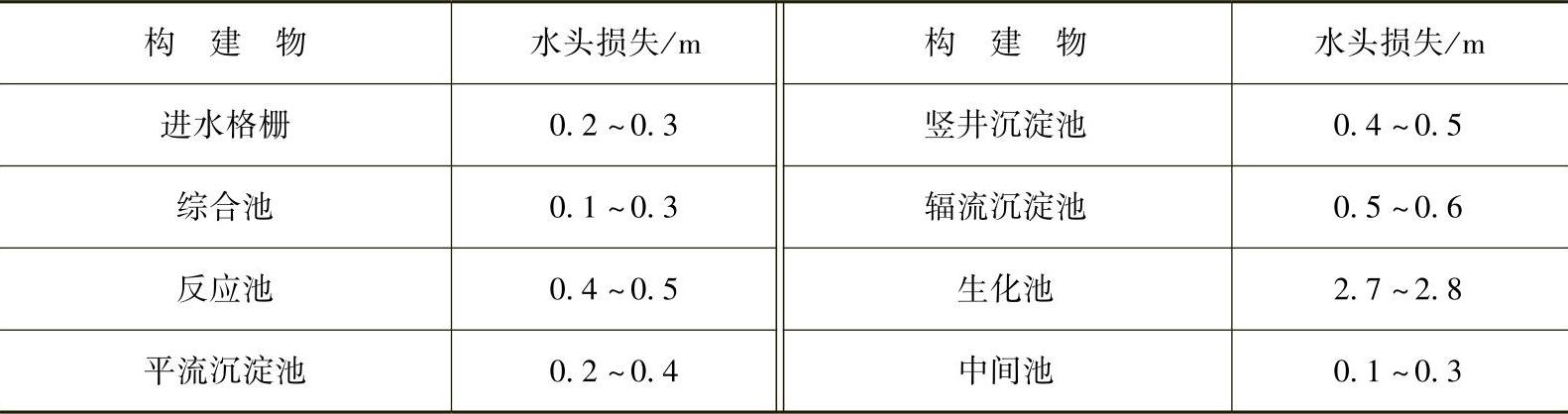

1）进构建物到出构建物的水头损失，可按表2-13所示的构建物的水头损失估算。

表2-13 构建物的水头损失

2）构建物连接管的水头损失，可通过试验确定。

3）设备的水头损失，按设备供应商提供的产品说明书。

进行水头损失计算时，应选择距离最长、损失最大的流程，按最大设计流量计算，计算时应考虑安全因素，留有适当余地。求得水头损失后，就可以定出构建物间的相对高差，定出各个构建物的绝对标高。

高程布置要综合地形、地基、排水、维修时设备放空等条件考虑，避免最低的构建物埋深过大，最高的构建物架空过高，以接受水体的最高水位作起点，逆处理流程向上逐一推算，这样，即使在洪水季节，废水也能自流排出。

绘制总平面图时，必须绘制纵断面图，在纵断面图上应绘出构建物和管渠的水面高程、尺寸和各节点底部高程、原地面和设计地面高程。
