按照《水文缆道测验规范》(SD121—84)的相关要求设计跨江钢缆。

计算简图如图4所示，F 1为钢缆固定于岸边的拉力，F 2为钢塔需要支撑的垂向力。

钢缆拉力：

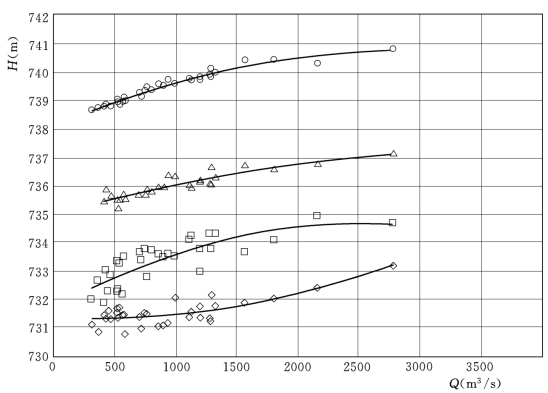

图2　都江堰上段观测断面左岸水位～流量关系

(—2号断面水位～流量关系点；—8号断面水位～流量关系点；—13号断面
水位～流量关系点；—B2号水位～流量关系点)

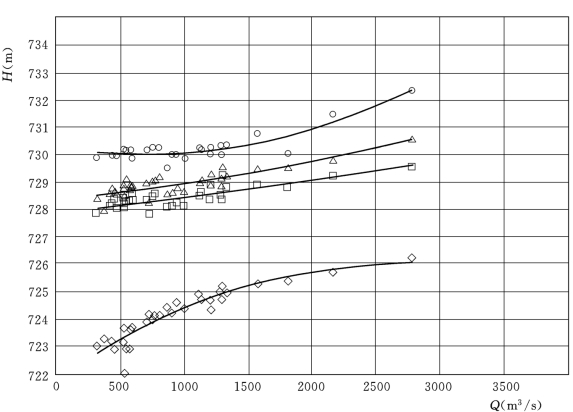

图3　都江堰下段观测断面左岸水位～流量关系(www.daowen.com)

(—17-1号断面水位～流量关系点；—8号断面水位～流量关系点；—WT号断面水位～流量关系点；—24号断面水位～流量关系点)

式中：Y为钢缆的最大下垂高度，m；L为钢缆跨度，m；q为单位长度钢缆的重量，kg/m；G为集中荷载，kg。

主钢缆采用单股钢丝绳(GB—1102—74，1×19，19根1.6mm的钢丝绞成一股)。直径8mm，自重G=0.325kg/m，破断拉力为5340kg。拉索与钢塔的夹角α=60°，小船拉力G=20kg。钢缆设计跨度和相应的最大垂度、钢缆拉力、钢塔支撑力已列于表1。计算结果表明，主钢缆的安全系数大于2.5，满足安全要求。

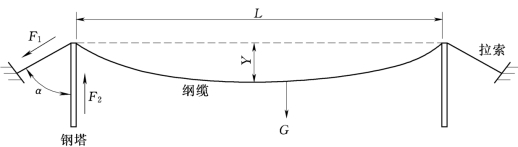

图4　钢缆设计简图

牵引钢绳直径4mm(GB—1102—74，19根0.8mm)，自重G=0.0812kg/m，破断拉力为1330kg。外拉力按5.0kg设计，其安全系数亦大于2.5。
