如第一节所述，多源多约束的非常态控制过程根据事件发生点的不同，可以分为四种情况。但是，不管事件发生点在哪里，首先要做的是关闭离事件发生点最近的上游的控制点，同时进行水资源配置计算，最后执行调节。这个过程根据事件发生地点的不同，有所不同，最主要的不同是要控制的对象不同。

当事件发生于补给渠的支渠，所要调整的对象是本水系中所有状态为开的控制点，事件发生点下游的控制点除外；当事件发生于补给渠的干渠，又分两种情况：①当补给控制点在事件发生点的上游时，所要调整的对象是本水系中所有状态为开的控制点，包括补给控制点，事件发生点下游的控制点除外；②当补给控制点在事件发生点的下游时，所要调整的对象是补给渠系中事件发生点上游所有状态为开的控制点，下游及被补给渠的控制点除外。

当事件发生于被补给渠的支渠时，所要调整的对象是本水系中所有状态为开的控制点，包括补给控制点，事件发生点下游的控制点除外；当事件发生于被补给渠的干渠时，也分为两种情况：①当补给控制点在事件发生点的上游时，所要调整的对象是两个水系中所有状态为开的控制点，事件发生点下游的控制点除外；②当补给控制点在事件发生点的下游时，所要调整的对象只是被补给渠事件发生点上游所有状态为开的控制点。

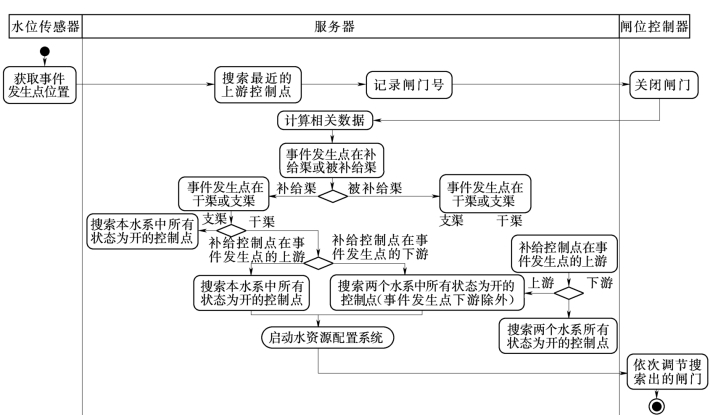

根据以上分析，图5用活动图描述了多源多约束的非常态控制过程的模型。(www.daowen.com)

图5　活动图描述的多源多约束非常态控制模型

双水源双水系的非常态控制过程序列图的交互对象和行为与单源多约束的非常态控制过程相同，序列图也与图4相同，只是呈二维重复分布而已。
