非常态控制的起因可能是渠道内发生堵塞或溃决，且事件发生点所在的渠段正在通水。通水是指事件发生点上游所有的节制闸为开状态，所有的分水闸为开状态或为部分开状态或全部为关状态。

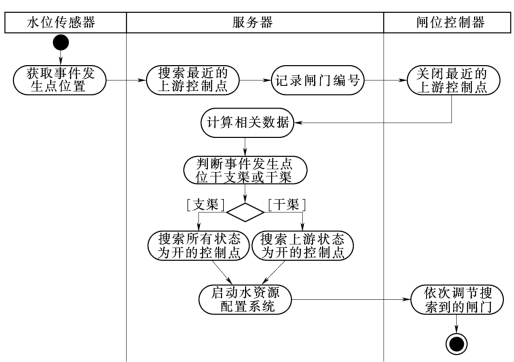

虽然多源多约束控制可视为单源单约束控制的递归过程，但是，当事件发生位置不同时，如干渠或支渠，会产生不同的控制过程。把不同情况的单源多约束的非常态控制过程按照事件发生点的位置归纳成两种过程，即事件发生点位于干渠和支渠两种情况，其活动图如图3所示。

无论事件发生在干渠还是支渠上，首先必须利用传感器获取事件发生点的位置，然后搜索离事件发生点最近的上游控制点，并记录该控制点的闸门编号，立刻关闭该闸门。同时，计算各渠段的雍水时间、监测回水稳定后的水位并与原计划供水量对应的水位比较，据此调节闸位。无论事件发生在哪里，都需要对事件发生点上游的控制点进行搜索，但是由于发生的地点不同，则上游控制点的搜索方法也不同，因此要分开考虑。

假设用整数对水闸编号，那么，1—2—3表示支渠上的水闸，其中，1表示渠系1，2表示支渠2，3表示支渠2上的第3座水闸；1—2表示干渠上的水闸，其中，1表示渠系1，2表示干渠上的第2座水闸，越是上游标号越小。当事件发生点位于支渠上时，搜索所有状态为开的节点，按第三个数字排除下游水闸。例如，发生事件时关闭的水闸是1—2—3，则调节时需要排除的水闸为1—2—4、1—2—5、……。当事件发生点位于干渠上时，搜索所有状态为开的节点，按第二个数字排除下游水闸，例如，发生事件时关闭的水闸是1—2，则调节时需要排除的水闸为1—3、1—4、……。

图3　单源单约束非常态控制过程活动图(www.daowen.com)

最后调用水资源配置系统，扣除已关闭的事件发生点上游的临近水闸的引用水量，重新计算搜索出的所有闸门的开度，从上游至下游依次进行调节。

在单源多约束的非常态控制用例中，交互行为有：①水位传感器将发生事件的位置传送给控制对象；②控制对象搜索最近的上游控制点；③控制对象控制闸门控制器关闭闸门；④控制对象搜索所有需要调节的闸门；⑤控制对象调用水资源配置系统，根据突发事件重新配置；⑥水资源配置系统将配置结果返回给控制对象；⑦控制对象控制闸门控制器调节闸门。

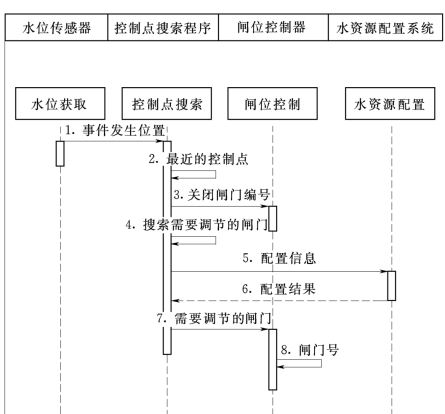

在实际水系中有很多个闸门控制器，为了模型的简洁，在序列图中，将所有的闸门控制器看作一个对象。可以画出该流程的序列图，如图4所示。

图4　单源多约束非常态控制序列图
