一、CAN-BUS总线系统常见故障的类型

CAN-BUS总线系统的常见故障大致有如下几类：

①CAN-BUS总线系统信息传输的节点即电控单元本身故障。

②CAN-BUS总线系统相关电控单元的电源系统引起的故障。

③CAN-BUS总线系统各个信息传输的链路故障。

二、CAN-BUS总线系统常见故障的排除流程

CAN-BUS总线系统出现故障时，在相关控制单元存储器里必然存有相关的故障码信息。首先要明确故障码信息内容，这与一般的电控系统检测故障码、读取故障码的步骤是一致的。但CAN-BUS总线系统故障码信息分析与一般的电控系统故障码信息分析又有所不同，有其特点。一般的电控系统读故障码，其内容较为具体，比如某一个传感器或某数据异常等。但CAN-BUS总线系统故障码信息，一般较笼统，单一性差，不明确，比如数据总线驱动链没有来自仪表板的信息，是仪表板电脑发送信息异常的节点故障还是传输链路故障。如果是链路故障，具体部位在哪，无法从故障码信息立刻判断得出。首先通过全电控系统故障诊断检测功能对所有电控系统故障信息进行全面的检测，并储存全部检测到的故障信息，再根据故障码信息内容进行分类（故障码信息基本可分为单一故障信息和一组故障信息），并按照分类得到的结果进行诊断和故障排除。具体的内容如下：

1.单一故障信息的故障排除流程

1）从众多的电控系统故障信息中寻找相同的单一故障信息，如图2-51所示。

2）针对相同的单一故障信息，明确其准确的故障含义，并仔细分析这个信息在出现的各个电控系统中的作用，明确其引起的结果。从众多的电控系统故障信息中比较分析，确定该故障信息首先出现在哪个电控系统中，即该故障信息首先是由哪个电控单元监测到的，明确故障信息的源性电控系统。同时明确哪些电控单元的故障信息是由CAN-BUS总线系统传递而来，即明确哪些电控系统是该故障信息的非源性电控系统。

3）根据找到的源控制单元的故障信息，分析故障产生的具体原因。

4）排除故障原因，将所有故障信息删除，并做好相关系统的设置或匹配。

5）如图2-52所示，运行车辆，试车检验故障信息是否存在，故障现象是否出现，确认故障是否排除。

(www.daowen.com)

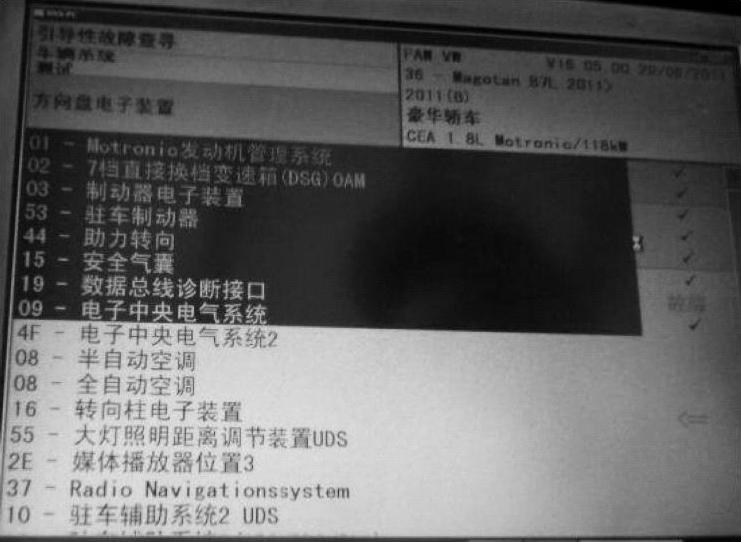

图2-51 单一故障信息

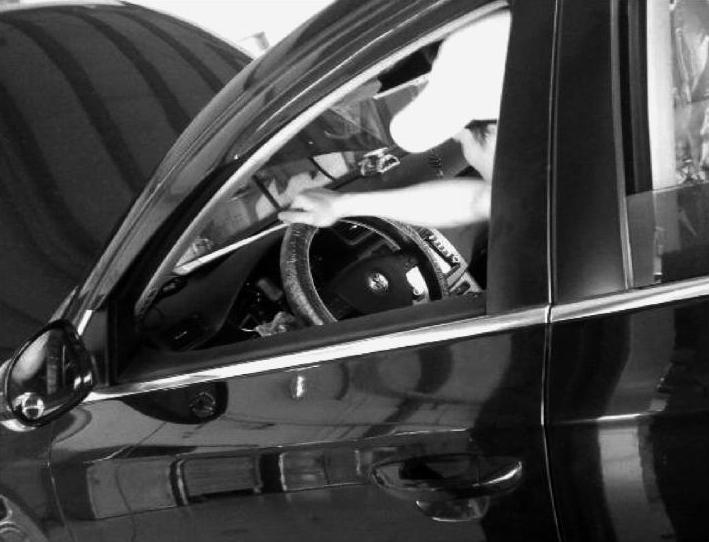

图2-52 运行车辆

2.一组故障信息的故障排除流程

1）从众多的电控系统故障信息中寻找出相同的一组故障信息（图2-53），明确该组故障信息的含义。

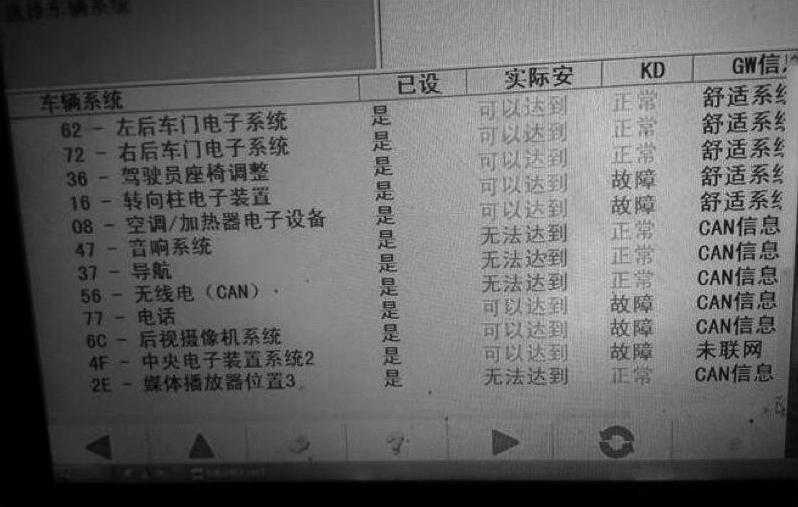

图2-53 一组故障信息

2）详细分析该组故障信息中的每一条信息，找出该组故障信息间的因果关系或相互影响的关系。

3）对储存该组故障信息的各个电控系统进行比较分析，分析该组故障信息首先出现在哪个电控系统中，即该故障信息首先是由哪个电控单元监测到，明确故障信息的源性电控系统。同时明确哪些电控单元的故障信息是由CAN-BUS总线系统传递而来的，即明确哪些电控系统是该故障信息的非源性电控系统。

4）根据找到的源控制单元的故障信息，分析出故障产生的具体原因。

5）排除故障原因，将所有故障信息删除，并做好相关系统的设置或匹配。

6）运行车辆，试车检验故障信息是否存在，故障现象是否出现，确认故障是否排除。
