车载网络系统故障的诊断方法

1.车载网络系统电源故障检测

对于电源故障,需要检查蓄电池电压、发电机工作情况、熔丝、插接件的连接状况(图1-49)、搭铁处的连接状况等。

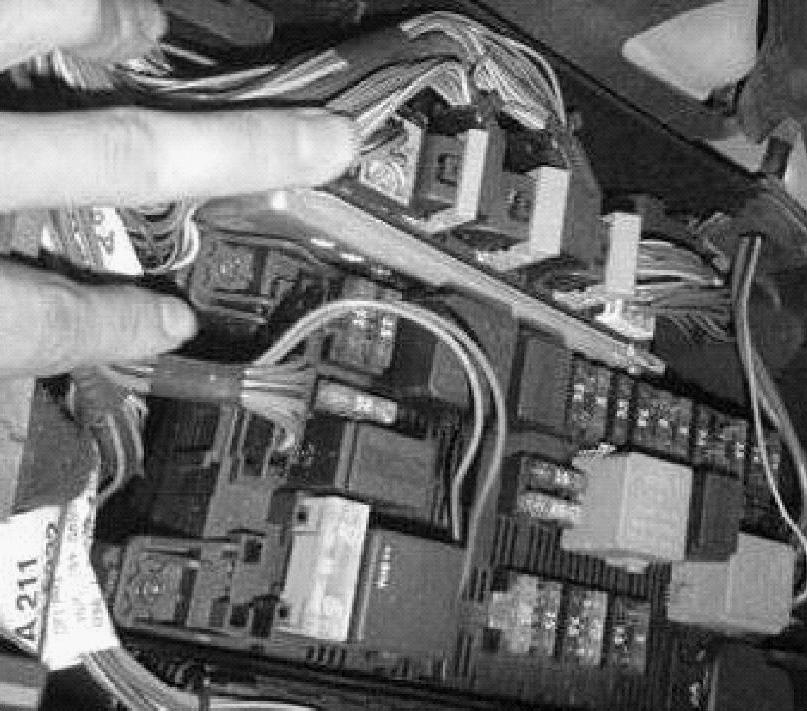

图1-49 检查插接件的连接状况

2.车载网络系统节点故障检测

在检查车载网络系统前,首先要检查网络中各节点的工作状况,先读取各电控单元内的故障码,判断是否存在功能性故障。功能性故障会影响网络中局部系统的工作。若存在功能性故障,应首先排除。排除有故障的电控单元时可以用“替换法”,在打开电源的情况下,用无故障的相同的电控单元替换,如果故障排除,则证明原来的电控单元有故障。

对于传感器是否有功能性故障,可以通过检测传感器的电压值、电阻值等参数来诊断。

3.车载网络系统链路故障检测(www.daowen.com)

当车载网络系统的链路(或通信线路)出现故障时,如通信线路的短路、断路以及线路物理性质引起的通信信号衰减或失真,都会引起多个电控单元无法工作或控制系统错误动作。判断是否为链路故障时,一般采用示波器汽车专用光纤来观察通信数据信号是否与标准通信数据信号相符。

你学会了吗?

1.车载网络系统故障的类型有哪些?

2.车载网络系统故障诊断的注意事项是什么?

3.车载网络系统故障的诊断过程是怎么样的?

4.车载网络系统故障的诊断方法是什么?
