1.车载网络系统电源故障

车载网络系统的核心部分是含有单片机的电控单元（ECU），ECU的正常工作电压在10.1～15.0V。如果汽车电源系统提供的工作电压低于该范围，就会造成一些对工作电压要求高的电控单元出现短暂的停工，从而使整个车载网络系统出现短暂无法通信的现象。这类故障产生的原因主要是蓄电池、发电机、供电线路、熔丝等元器件有故障。

2.车载网络系统节点故障

节点故障就是电控单元ECU的故障，它包括软件故障和硬件故障两类。软件故障，即传输协议和软件程序有缺陷或冲突，从而使车载网络系统通信出现混乱或无法工作，这种故障一般成批出现，且无法维修。硬件故障，一般由于单片机或其他集成电路故障，造成车载网络系统无法正常工作。这类故障产生的原因主要是各类控制单元、传感器等元器件有故障。

3.车载网络系统链路故障

当车载网络系统的链路出现故障时，如通信线路的短路、断路，以及线路物理性质引起的通信信号衰弱或失真，都会引起多个电控单元无法工作或电控系统错误，使信息传输系统无法工作。(www.daowen.com)

如果通信线是一个链环结构，当其中的一个点出现断路时（图1-46），通信路径可以变更，并且无故障码显示。如果线路中出现两个断路点（图1-47），就会发生通信故障，并会显示“ECU没有连接，通信中断”。

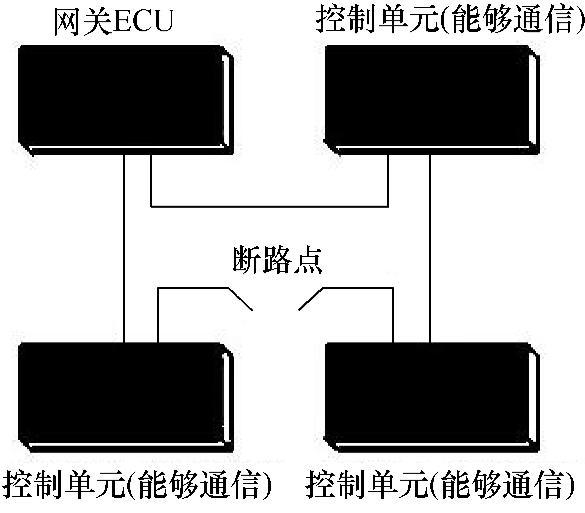

图1-46 一个断路点

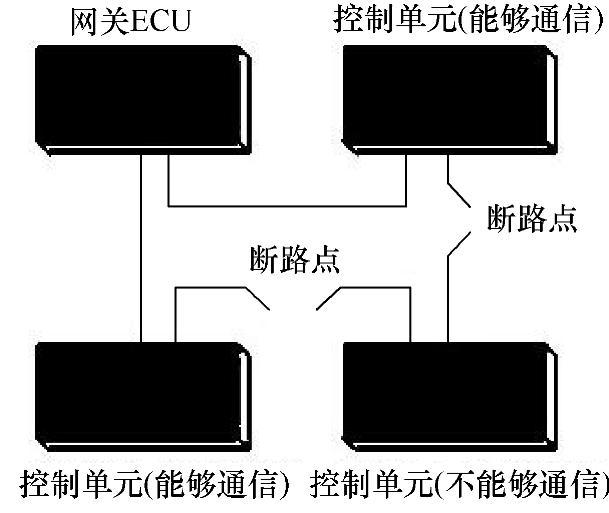

图1-47 两个断路点
