1.转向灯开关的检测

豪华电动自行车转向灯开关的位置如图7-12所示。其检测技巧如下：

1）由于除了转向灯开关，喇叭开关和变光开关也在左把座上，因此转向灯开关的引线从外部根本无法分辨，只有打开把座才能看到。转向灯开关内部电路的连接如图7-13所示。

2）拆开左把座，可看到与转向灯开关相对呈一字形的3个焊点，如图7-14所示。由此判断中间的焊点所接的线为转向灯开关的输入线，其余为左侧输出线和右侧输出线。

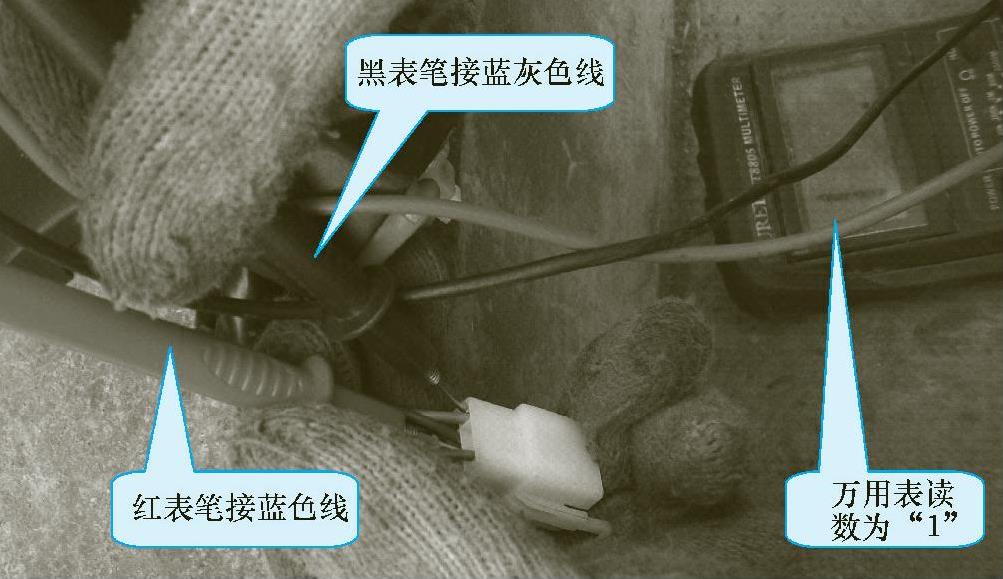

图7-11 按喇叭开关时的检测

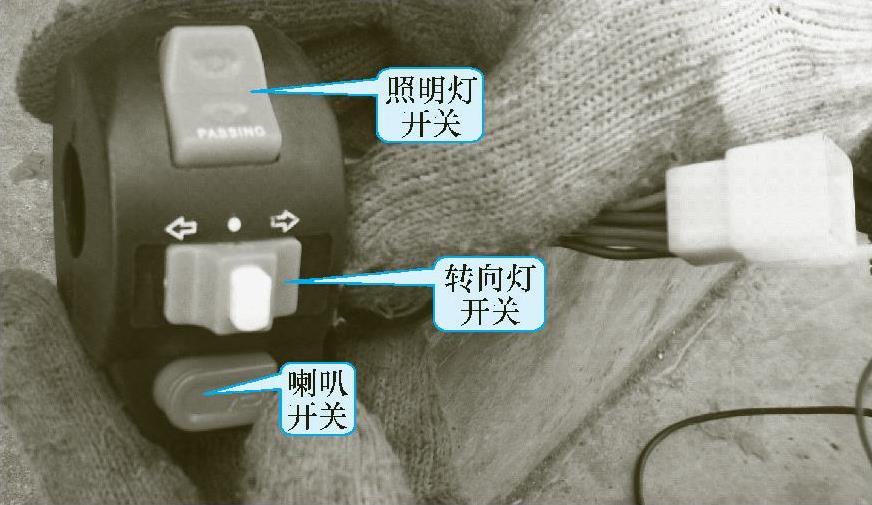

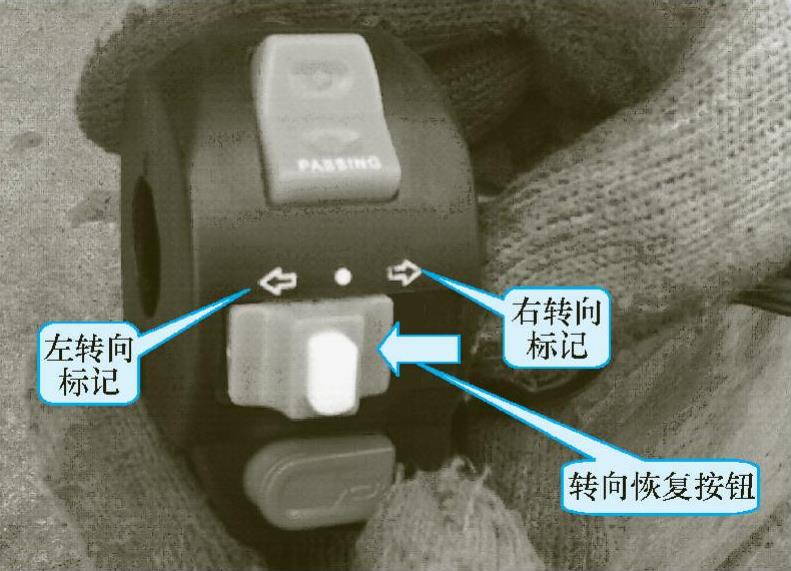

图7-12 转向灯开关在把座上的位置

图7-13 转向灯开关内部电路的连接

3）选用万用表200Ω电阻挡。

4）将转向灯开关拨至左转位置（见图7-15），然后将一支表笔接在中间焊点上，将另一支表笔分别与其余两个焊点接触。当接触左转焊点时，万用表应显示“00.0”（见图7-16）；当接触右转焊点时，万用表应显示“1”（见图7-17）。否则，表明转向灯开关的左转部分异常，应修理或更换。

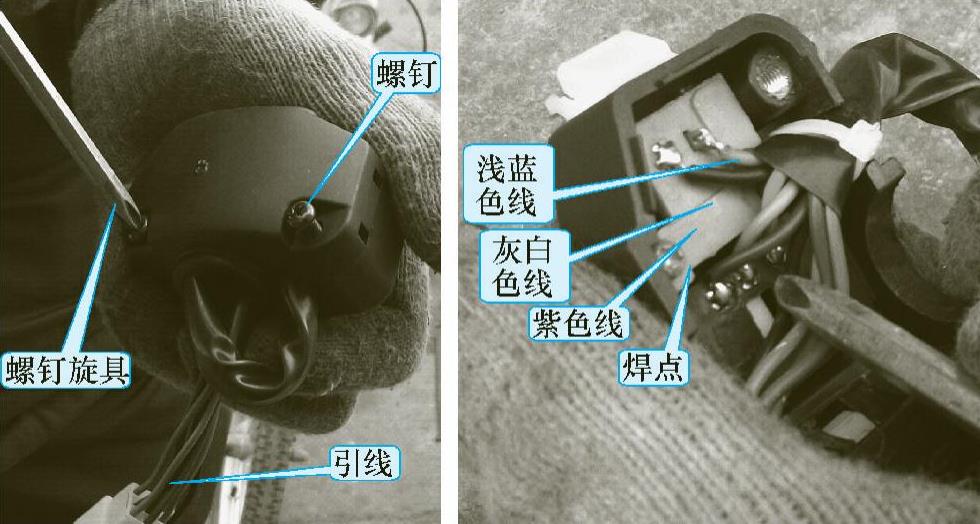

图7-14 拆开后的左把座

图7-15 转向灯开关处于左转位置

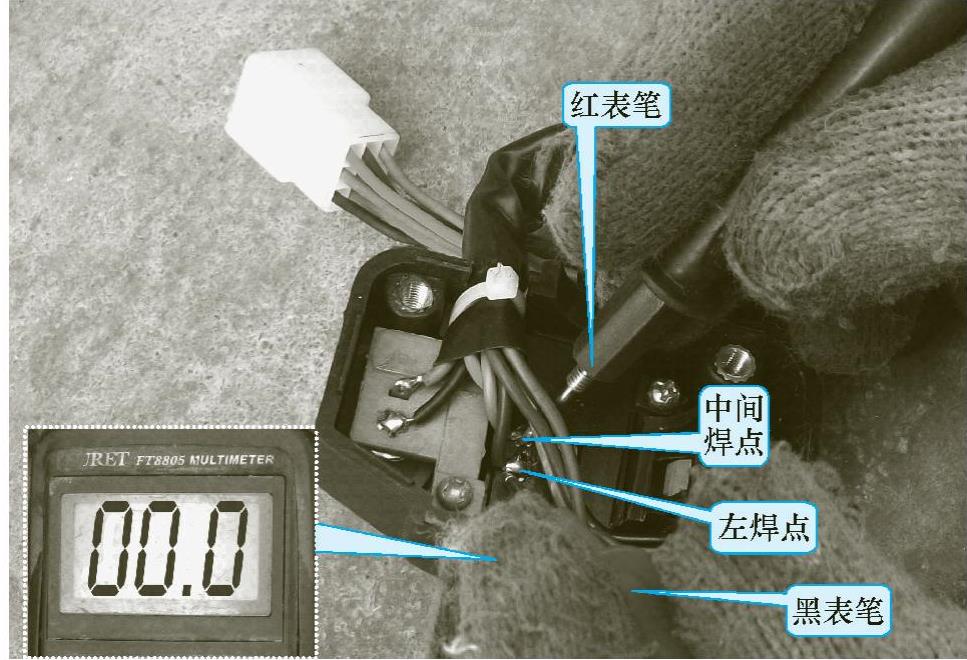

图7-16 左转时测量中间焊点和左转焊点(www.daowen.com)

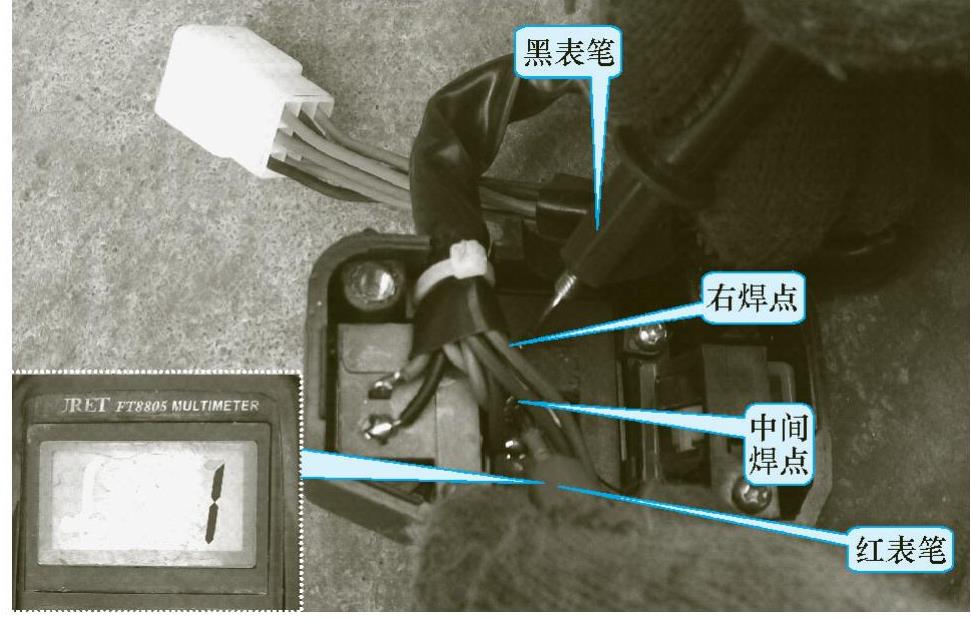

图7-17 左转时测量中间焊点和右转焊点

2.变光开关的检测

变光开关在左把座上的位置如图7-18所示。变光开关引线在不分解把座的情况下是无法分辨的。打开把座后可看到与变光开关相接3根引线，其中中间一根灰色线为电源的输入线（来自照明开关），上边的粉红色线为近光灯线（给前照灯内的近光灯丝供电），下边的蓝色线为远光灯线（给前照灯的远光灯丝供电）。变光开关内部电路的连接如图7-19所示。

1）由于在变光开关上不便测量焊点，故在左把座的插接器上找出变光开关的3根引线，以便检测。

图7-18 左把座的内部连接

2）选取数字万用表的200Ω电阻挡。

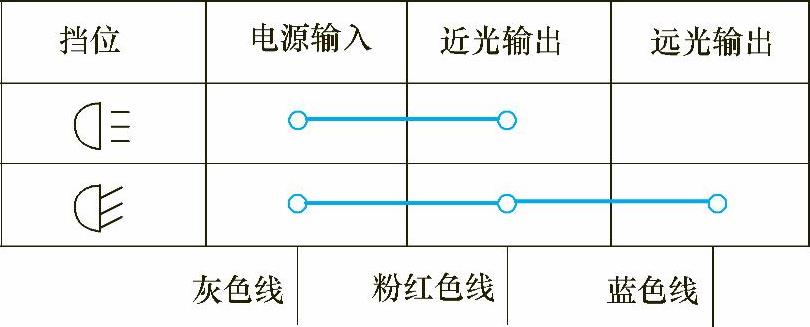

图7-19 变光开关内部电路的连接

3）将变光开关拨向近光位置，如图7-20所示。将万用表的一支表笔接插接器与灰色线相连的插头，另一支表笔接插接器与近光灯粉红色线相连的插头，此时万用表应显示“00.0”，否则表明变光开关中的近光部分有故障，应修复或予以更换。

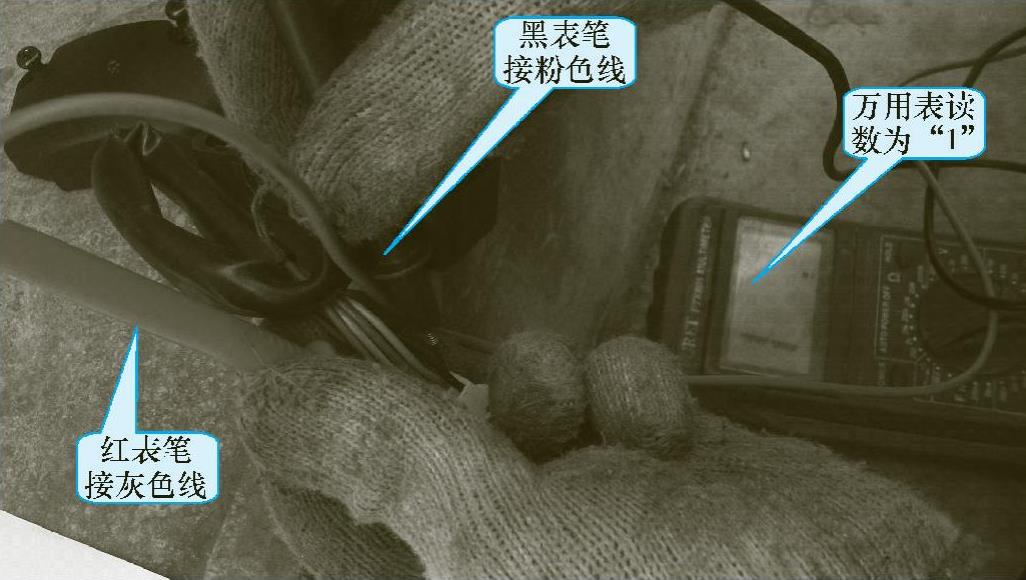

图7-20 检测近光灯位置的电阻值

4）将变光开关拨向远光位置，然后将一支表笔接插接器与灰色线相连的插头，另一支表笔接插接器与远光灯蓝色线相连的插头，此时万用表应显示“00.0”，否则表明变光开关中的远光部分有故障，应修复或予以更换，如图7-21所示。

图7-21 远光灯的检测
