使用充电器充电一夜后，第2天发现指示灯不亮，接通电源不再有任何反应。经检查，充电器无充电电压输出，内部熔断器FU1完好，测量滤波电容器C5两端也有+300V电压产生。

（1）故障原因 由于+300V电压正常，表明前级的市电输入电路、噪声滤波电路、整流/滤波电路不存在故障，故障应在开关电源电路或PWM控制电路。具体故障原因有以下几点：

1）开关电源的开关管VT1和VT2、励磁变压器T1、开关变压器T2和其他相关元器件损坏，造成开关电源不能产生自激振荡。

2）充电器输出端的整流、滤波电路或负载有短路现象，导致开关电源过载停振。

（2）故障排除过程

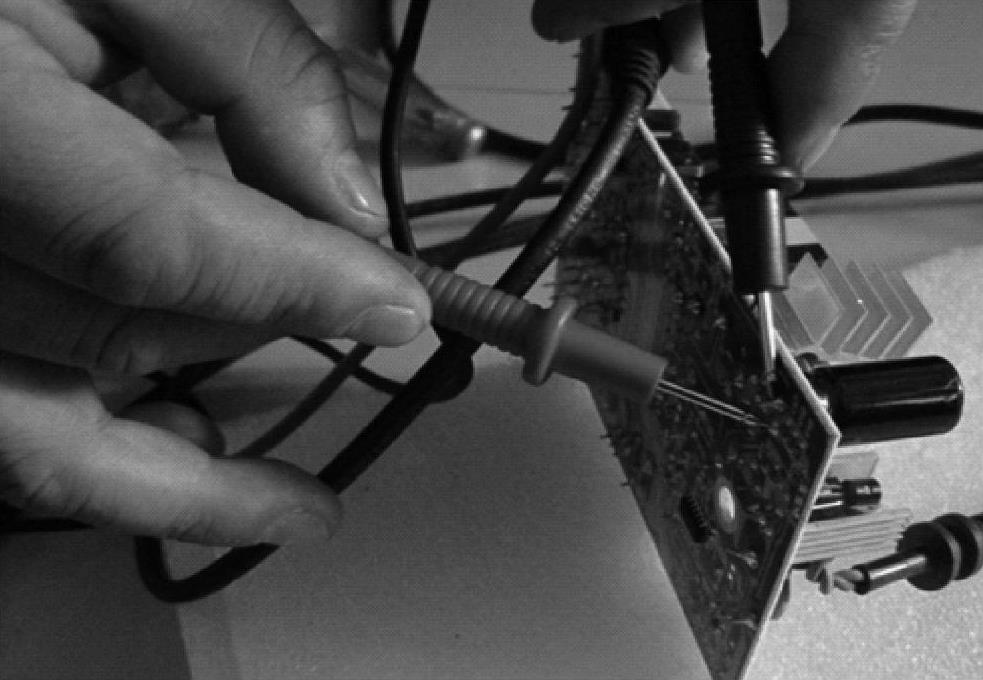

1）断电后立即测量滤波电容器C5两端的电压，发现该电压与断电前相比无明显变化，表明开关电源未能起动，如图6-26所示。

(www.daowen.com)

图6-26 检测滤波电容器C5两端的电压

2）将白炽灯泡接在C5两端使其放电（见图6-27），灯泡一亮即灭，表示放电完毕。

3）接着分别测得开关管VT1和VT2、开关变压器T2、励磁变压器T1均正常，也未发现有元器件开焊。

4）分别拆下起动电阻器R7、R9进行检测，发现R9开路，而且发现起动电阻器R7、R9的功率偏小，为0.25W。于是将R7、R9更换为同阻值、功率为0.5W的电阻器，充电试验，一切正常。

图6-27 连接灯泡
