根据充电器上的指示灯（电源指示灯或充电指示灯）是否发光来判断故障部位。若指示灯不发光，则说明充电器没有供电或充电器内的开关电源未工作；若充电器的指示灯发光正常，则说明充电器的电压输出电路异常。

1.指示灯不发光

指示灯不发光时，首先要检查充电器有无220V供电。若无220V供电，则检查包括插座在内的供电电路；若有220V供电，则说明充电器损坏。确认充电器异常后，再通过市电输入部位的熔断器是否正常进一步判断故障部位。若熔断器熔断，则说明滤波电路、变换电路、300V供电电路、开关电源的开关管损坏；若熔断器正常，则测开关电源有无电压输出，有电压输出时检查充电电压输出回路，没有电压输出时说明开关电源未工作。

（1）开关管击穿 开关管击穿是开关电源最常见的故障，也是比较难排除的故障，因为开关管击穿多因过电压、过电流或功率损耗大引起。过电压损坏的原因：一是市电电压过高，导致供电电压过高；二是尖峰脉冲吸收回路开路；三是稳压控制电路异常，使开关管导通时间过长，导致开关变压器各个绕组输出的电压升高。过电流损坏的原因：一是蓄电池盒击穿或漏电；二是开关电源电压输出电路的整流滤波元件漏电或击穿。功耗大损坏的原因：一是电源控制芯片异常，不能输出正常的开关管励磁信号；二是励磁电路的阻容元件或变压器等异常，不能为开关管提供正常的励磁信号；三是开关变压器异常；四是300V供电滤波电容容量减小。目前的开关电源都具有完善的过电流保护功能，所以开关管损坏多因过电压或功率损耗大引起。

（2）开关电源不工作 开关电源不工作时，主要检查起动电路、振荡电路、保护电路。由于该故障不会导致大量元器件损坏，所以比较容易检修，但检修开关电源不起动故障时，要检测300V供电的滤波电容是否存电，以免遭电击或损坏仪表。

2.指示灯发光(www.daowen.com)

该故障可根据充电器的结构进行具体分析。对于充电电压输出回路有熔断器的充电器，首先应检查熔断器是否熔断，若熔断器熔断，则需检查蓄电池是否正常；若熔断器正常，则检查整流管、电感。对于设置蓄电池防反接电路的充电器，需要检查蓄电池防反接电路是否正常，若不正常，则检查该电路；若正常，则检查整流管、电感。

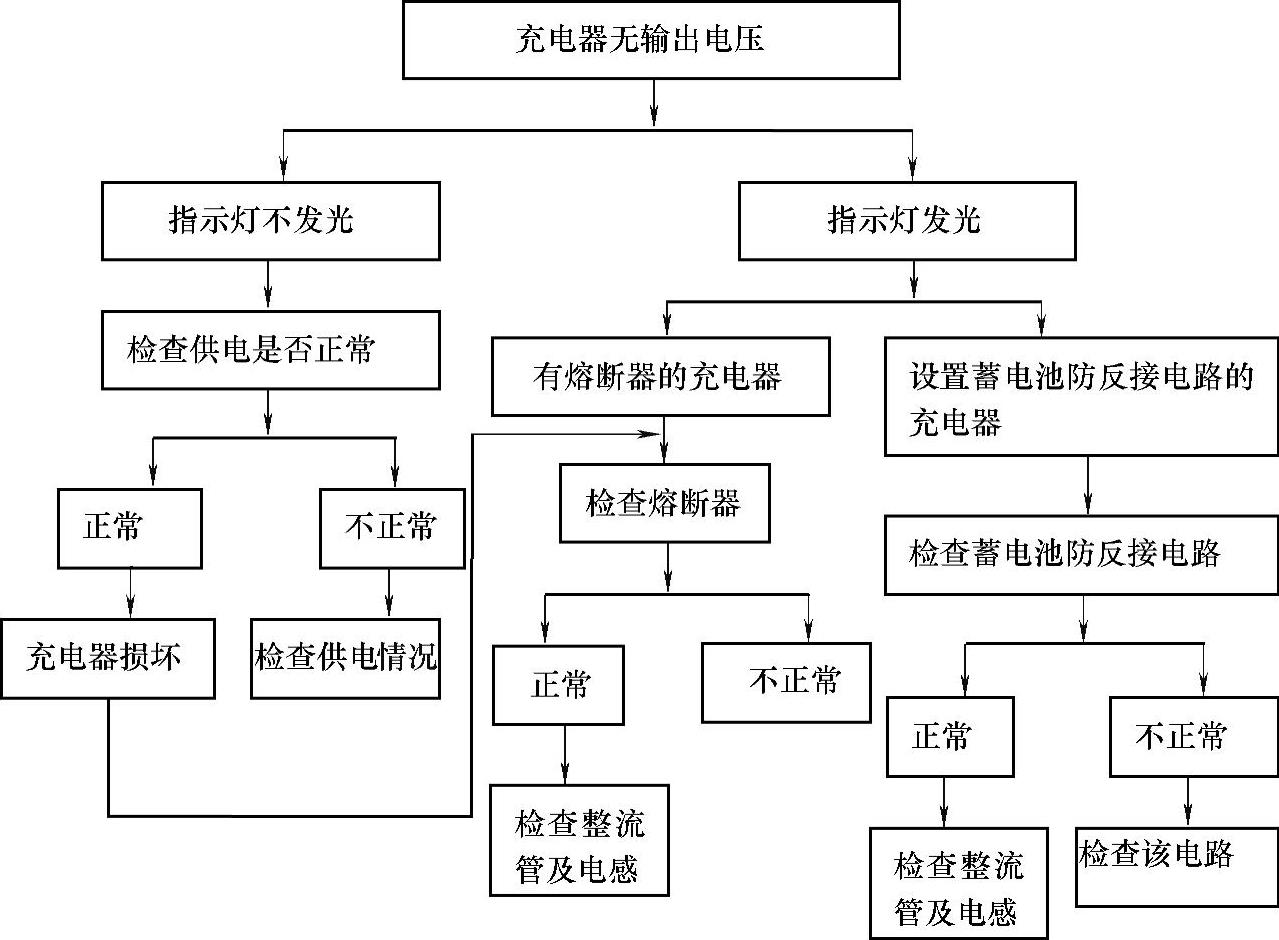

充电器无输出电压故障的排除流程如图6-7所示。

图6-7 充电器无输出电压故障的排除流程
