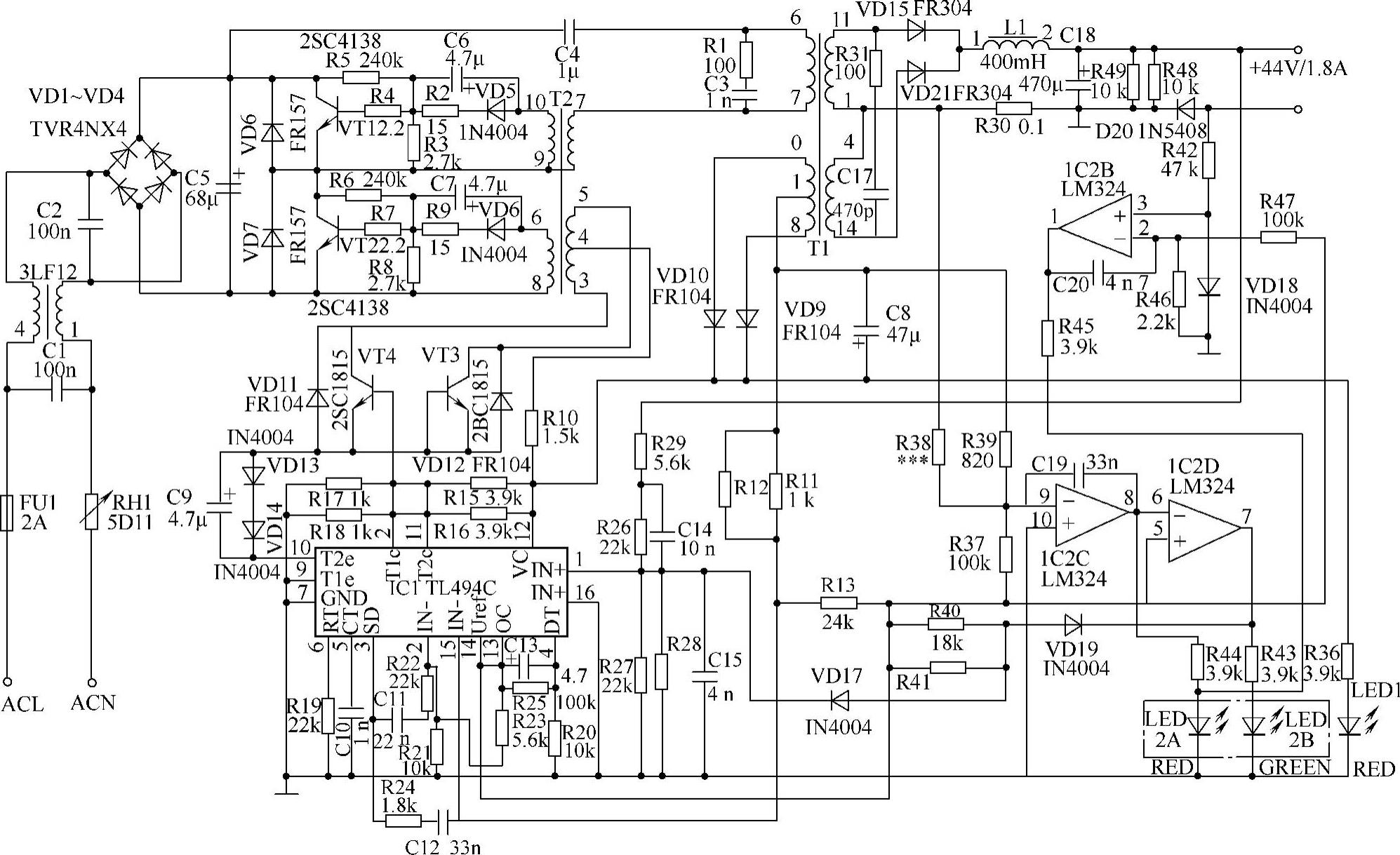

典型充电器的工作原理如图6-2所示。
图6-2 充电器的工作原理
1.整流电路

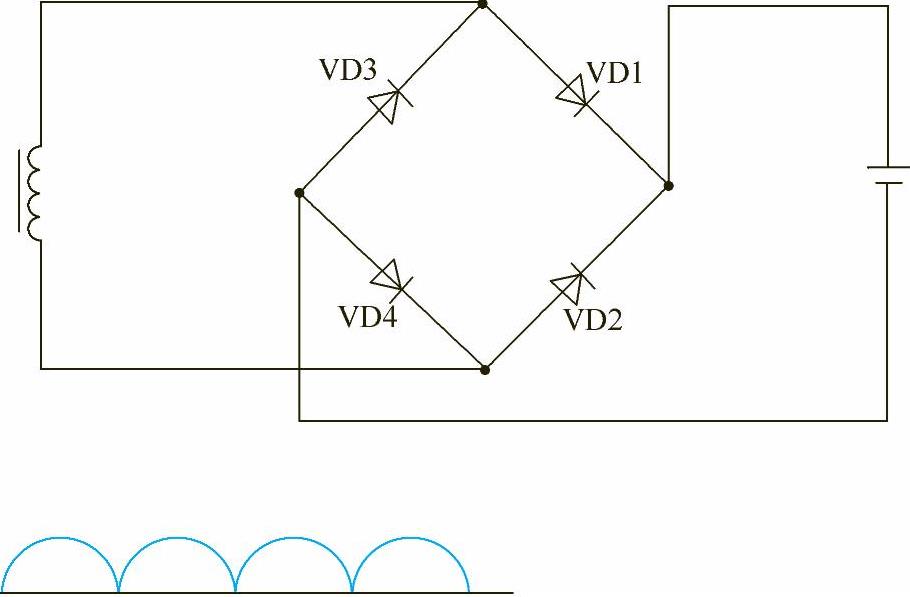

全波整流电路由于正、反方向电流均被有效利用,效率接近90%,经变压后的电流,正半周时经由VD1、VD4形成回路,负半周时经由VD2、VD3形成回路,如图6-3所示。
图6-3 全波整流电路
2.滤波电路

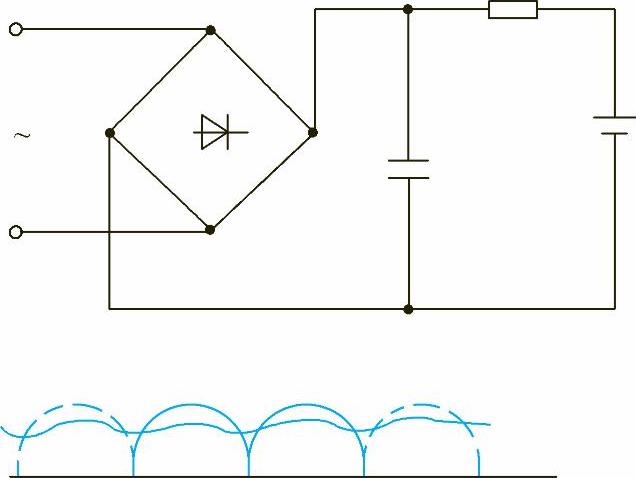

全波整流后的波形波动较大,通常由一个大容量的电容器和小电阻值的电阻器构成阻容滤波器,使输出波形更加平稳,如图6-4所示。
图6-4 滤波电路
3.稳压电路

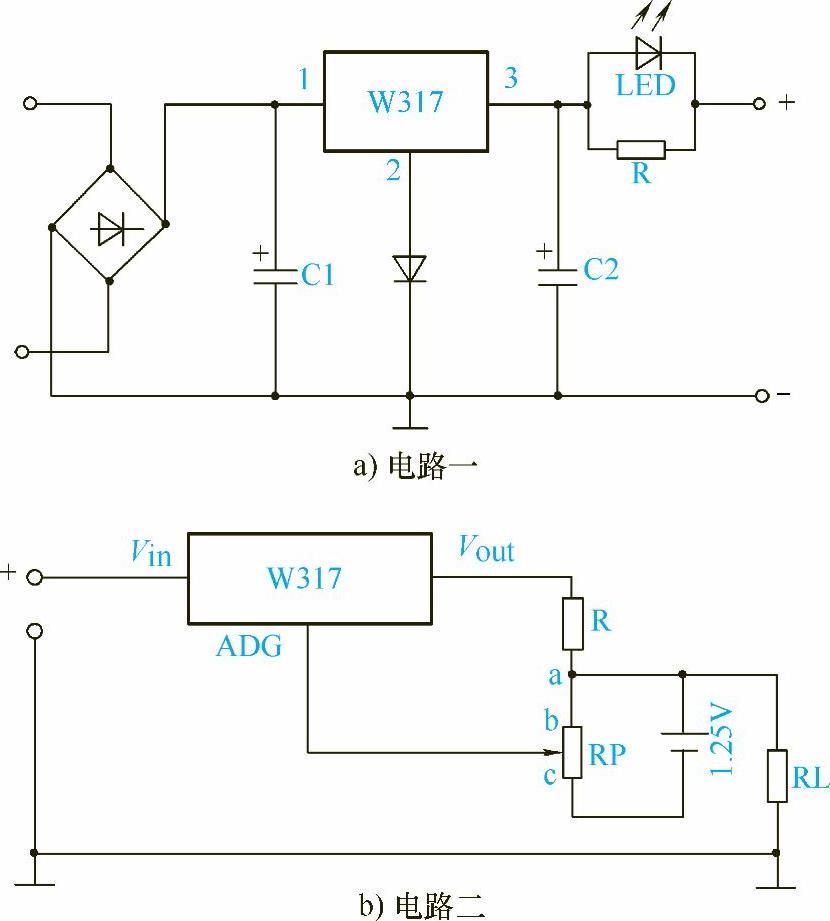

由于市电电网电压存在波动,电路的负载也在变化,因此必须对充电电压进行稳压。目前,通常使用稳压集成电路来实现自动稳压,如图6-5所示。(www.daowen.com)
4.充电状态

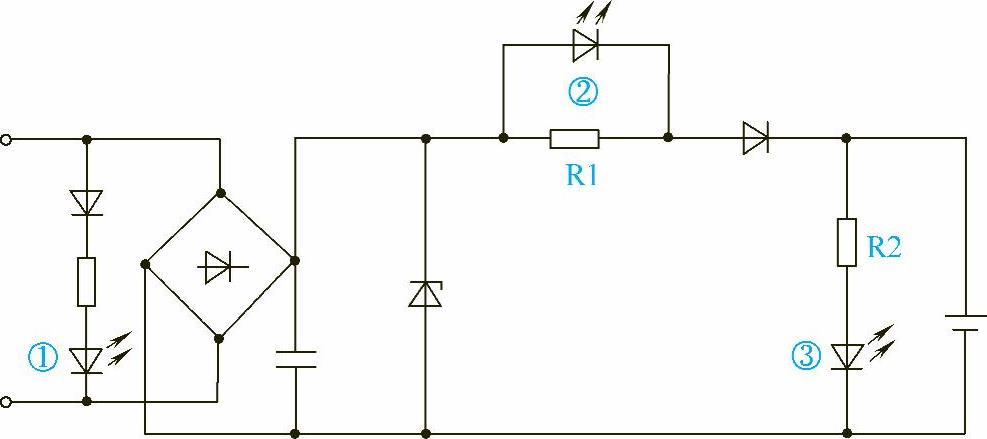

通过发光二极管来显示充电状态。如图6-6所示,接上电源,发光管①亮;若将充电蓄电池接入,则发光管②亮;在充电过程中,发光管③亮,说明蓄电池充满,应停止充电。
图6-5 稳压电路
图6-6 充电电路的工作状态

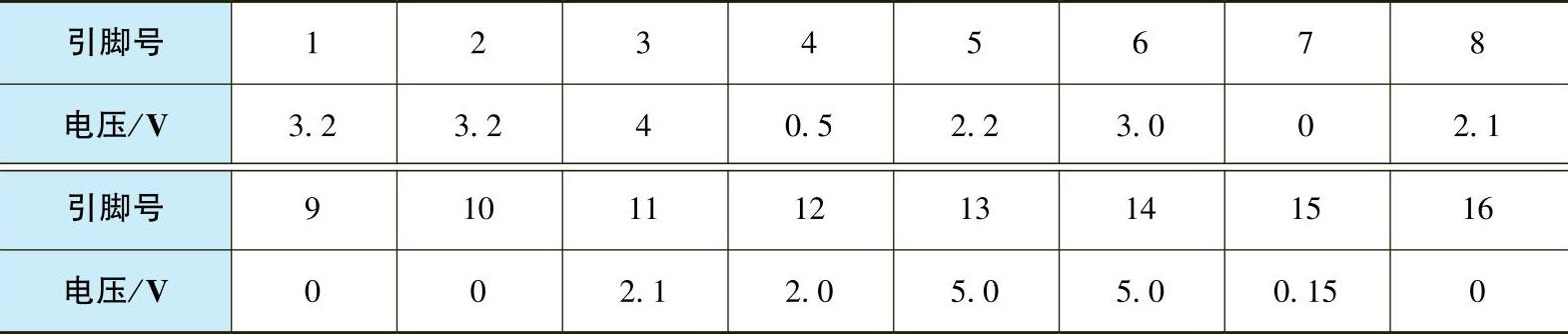

由于充电器是由印制电路板以及各种电子元器件组成的,而其中最为重要的是IC集中调度。充电器正常工作时IC各脚的电压见表6-1。不同的充电器会略有不同。
表6-1 充电器正常工作时IC各脚电压

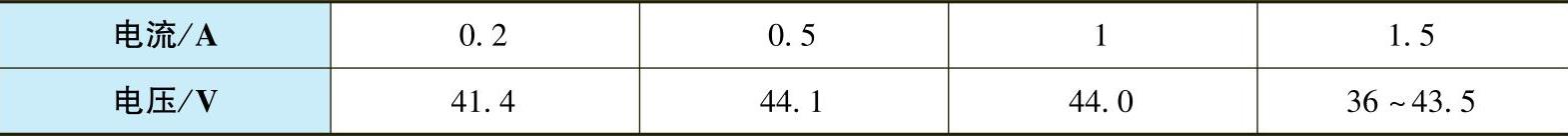

充电器各工作阶段的电流所对应的电压见表6-2。
表6-2 充电器各工作阶段的电流所对应的电压
