单体蓄电池修复程序:的实用指南

时间:2023-10-15 理论教育 版权反馈
【摘要】:总之,落后单体蓄电池的判别是在蓄电池组放电过程中,通过观察各单体蓄电池端电压下降的幅度来进行的。图5-24 单体蓄电池与仪表相接注意:蓄电池和仪器的极性不得接错,否则对仪器有所损坏。2)整组蓄电池中若有个别单体蓄电池容量经修复后未达到要求,则应将其挑选出来,继续修复。

单体蓄电池修复程序:的实用指南

1.落后单体蓄电池的检测

落后单体蓄电池的检测方法是:将整组蓄电池在充满电的状态下进行放电,若该蓄电池组中每块单体蓄电池的容量都在正常范围,则在放电过程中,每块单体蓄电池的端电压和放电时间应基本一致。若在蓄电池组放电过程中某单体蓄电池端电压与其他单体蓄电池端电压相比过小,则表明该单体蓄电池容量不足。在放电的整个过程中,应保持蓄电池组电压高于42V,否则测量不准确,应重新充满电再进行放电,直到找到容量减小的单体蓄电池为止。

总之,落后单体蓄电池的判别是在蓄电池组放电过程中,通过观察各单体蓄电池端电压下降的幅度来进行的。蓄电池放电常用的方法有电阻丝放电和蓄电池放电仪放电两种,现以12V/10(A·h)的铅酸蓄电池为例加以说明,具体如下:

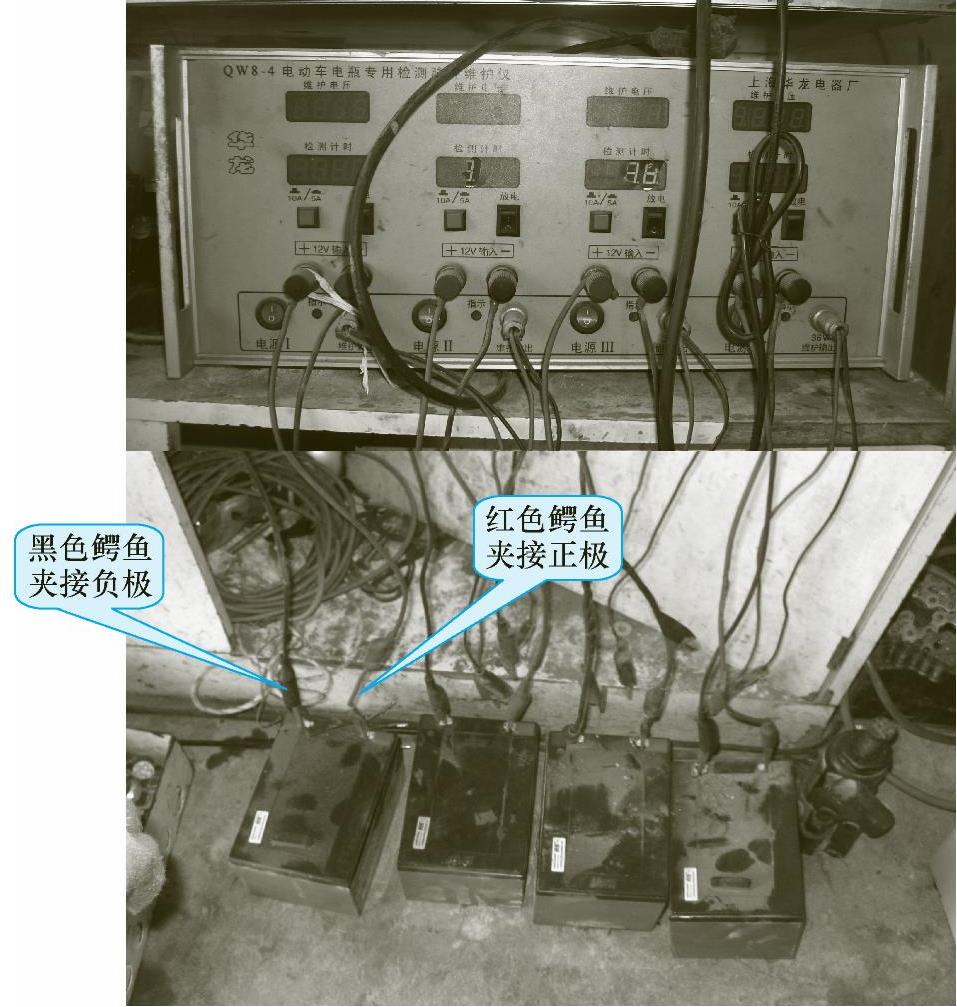

1)在给被放电的蓄电池组充满电后,将4块单体蓄电池按图5-21所示的方法分别与放电仪上的4路输入端相连(要注意极性,即单体蓄电池的正极与放电仪上的红色接线柱相连,负极与放电仪上的黑色接线柱相连)。


5-21 单体蓄电池的连接

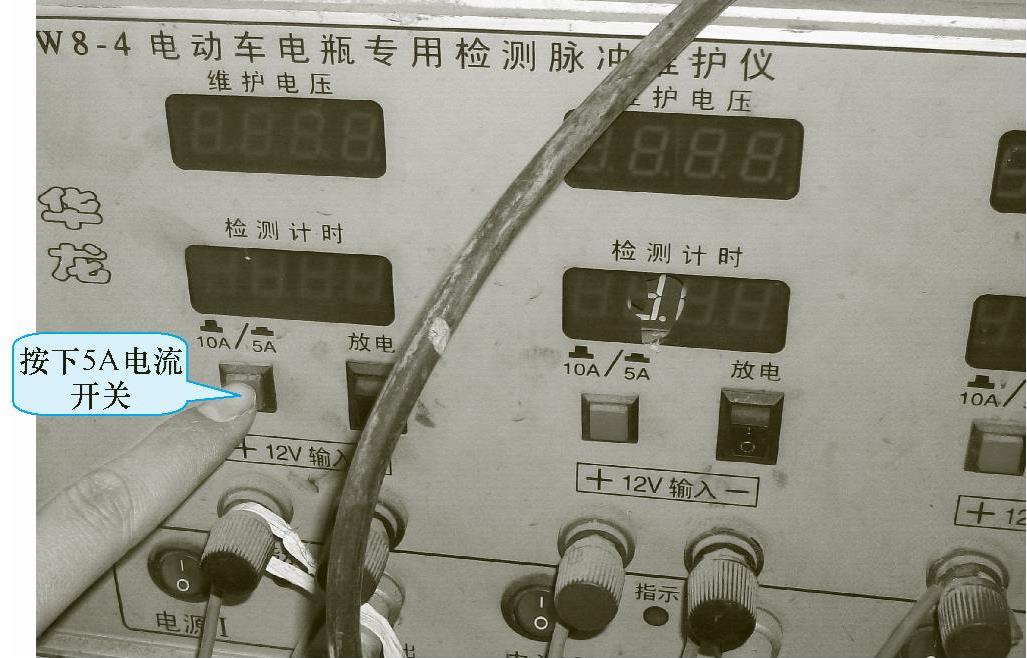

2)根据单体蓄电池的容量12V/10(A·h)选取放电电流为5A,如图5-22所示。


5-22 放电电流的选择

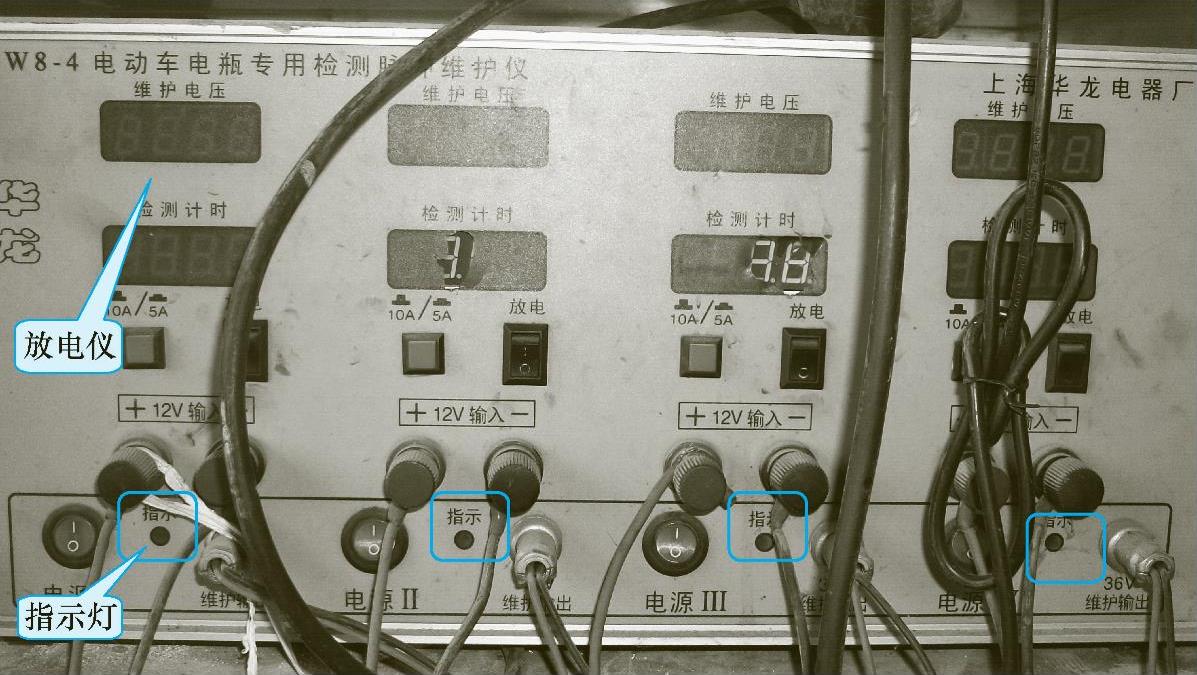

3)按下放电仪开关,检查回路工作指示灯是否同时点亮。若某工作指示灯不亮,则应检查接线。在蓄电池放电过程中,应持续观察显示屏上的电压变化情况。在各单体蓄电池电压下降到10.5V前,应比较放电电压是否相等或接近。当蓄电池组电压在42V以上时,若某单体蓄电池电压下降得最快且低于其他电压2V以上,则该单体蓄电池即是所要找的落后单体蓄电池。单体蓄电池的电压检测方法如图5-23所示。


5-23 单体蓄电池的电压检测方法

2.修复过程

单体蓄电池的修复过程如下:

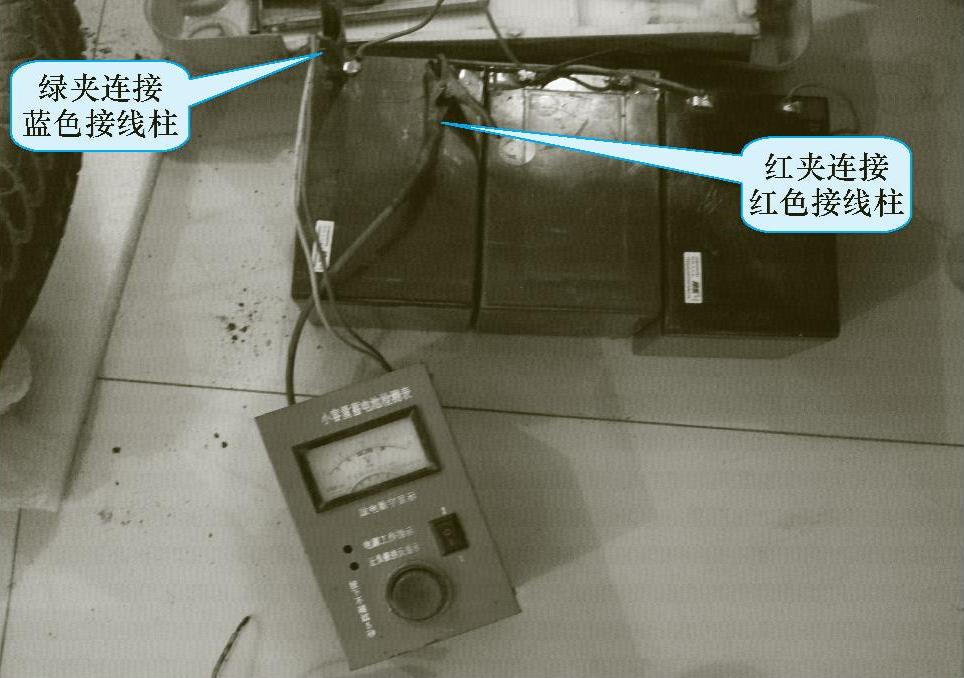

1)先将检测修复仪放在适当位置,再将被修复的单体蓄电池与仪器接通,如图5-24所示。


5-24 单体蓄电池与仪表相接

注意:

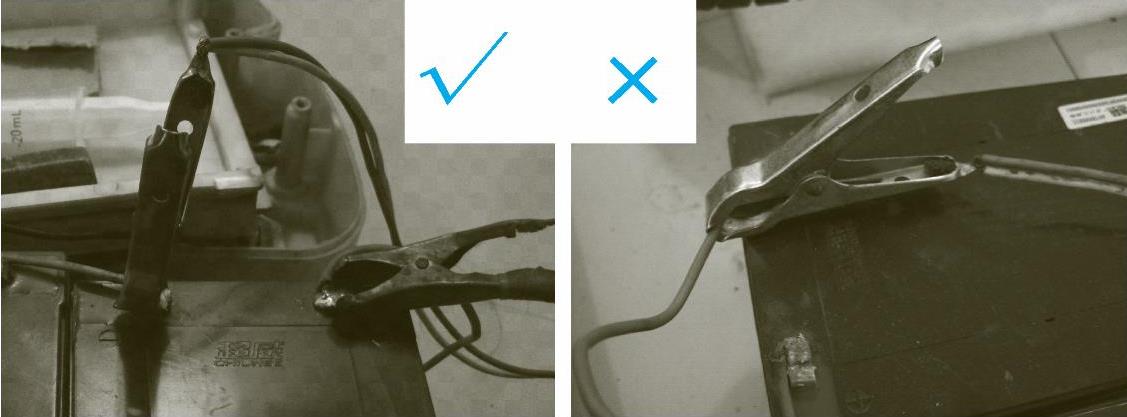

蓄电池和仪器的极性不得接错,否则对仪器有所损坏。在连接时一定要注意连接接线柱,而不是连接接线,如图5-25所示。(www.daowen.com)


5-25 正确和错误的连接方式

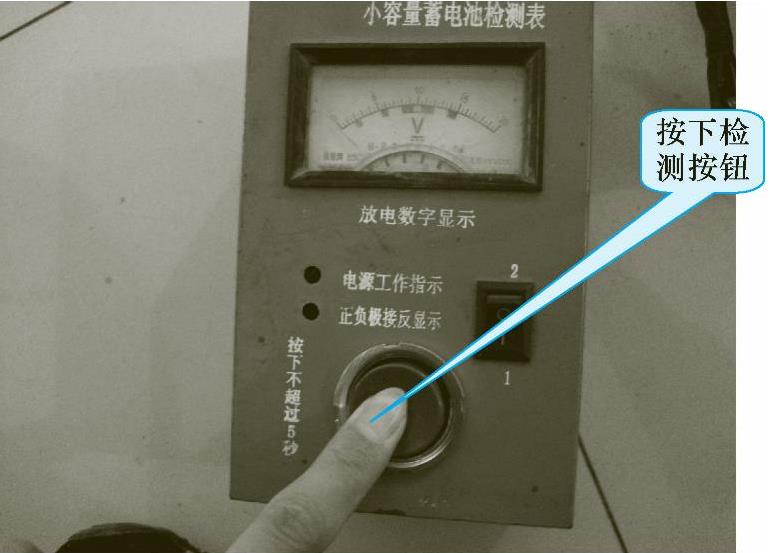

2)按下仪器的检测按钮(见图5-26),即可知道单体蓄电池的容量。

3.放电检查

在蓄电池修复10h后,应检查蓄电池极板表面是否有电解液,若没有,则应补充蒸馏水,然后将被修复的单体蓄电池充满电并进行放电,以测试其容量,但放电时不可使单体蓄电池电压下降到10.5V以下。


5-26 单体蓄电池的检测

单体蓄电池放电时,应注意其放电电流的选择。容量为10~12A·h的蓄电池,其放电电流为5A;容量为17~18A·h的蓄电池,其放电电流为8A;容量为20~24A·h的蓄电池,其放电电流为10A。为了便于记忆,一般将单体蓄电池容量的1/2作为该单体蓄电池的放电电流。

容量为10A·h的单体蓄电池按5A电流放电时,若其放电时间在102min(正常为120min)以上,则表明被修复的蓄电池容量为额定容量的85%以上;若其放电时间达不到102min,则可重新进行第2次修复,直到充满电的单体蓄电池放电到终止电压为10.5V所用的时间大于102min为止;若多次修复而放电时间远小于102min或电解液呈黑色或浑浊(严重脱粉表现),则应将其报废。蓄电池修复时的注意事项如下:

1)修复好的蓄电池应在充足电后放电,检测其放电时间,即可知道蓄电池的实际容量。

充满电的蓄电池放电到终止电压为10.5V时,放电时间应在102min以上。修复结束后,由于蓄电池体壁温度较高,因此应使之冷却后将其内部电解液倒出。若仍有多余的电解液,则应将其吸出。

2)整组蓄电池中若有个别单体蓄电池容量经修复后未达到要求,则应将其挑选出来,继续修复。若经再次修复后仍未达到要求,则应予以报废并进行组配。

4.确定蓄电池修复时间

蓄电池修复质量与设置的电流和修复时间密切相关。若选择的修复电流过小,则修复时间会增长,耗时、耗电,极不经济;若选择的修复电流过大,则会造成极板损坏更严重或达不到预期修复效果。

在修复电流一定的情况下,若修复时间过短,则达不到预期效果;若修复时间过长,则会耗时、耗电。不同容量的蓄电池的修复电流和修复时间的对应关系见表5-2。

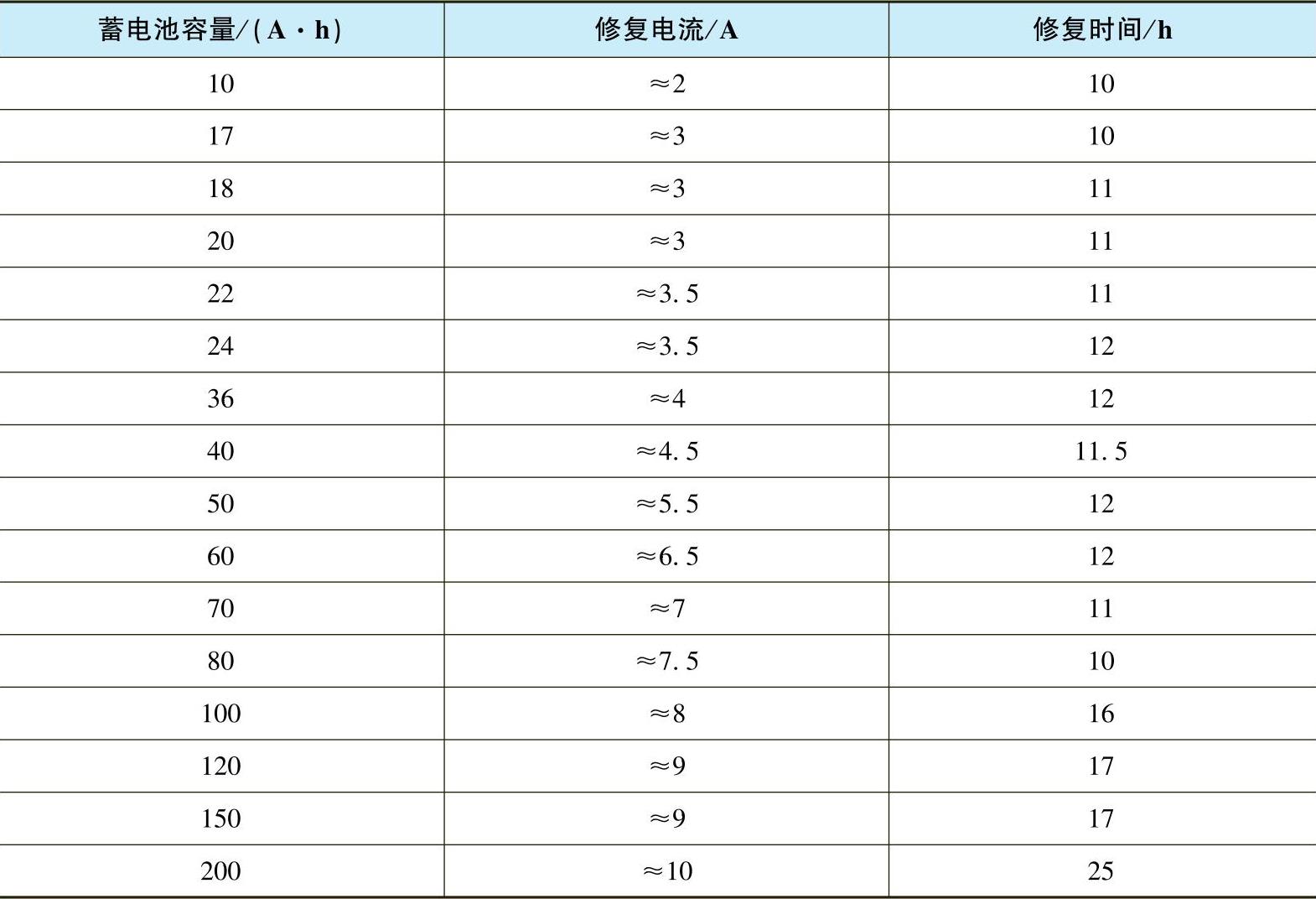

5-2 不同容量的蓄电池的修复电流和修复时间的对应关系
