【例1】 某电动自行车在行驶过程中突然断电，仪表盘上的指示灯不亮，电量显示为0。

（1）故障原因 测得蓄电池盒输出电压为0V，打开蓄电池盒看到熔断器烧毁，测得控制器正、负极负载电阻值近似为0V，说明存在短路现象。断开控制器的正端电源线后负载电阻值上升到正常数值，表示故障在控制器内部。

控制器正、负极间短路的原因主要有以下两点：

1）控制器内部的电源正极与外壳相接，造成短路，将熔断器烧毁。

2）滤波电容器C1击穿，导致正、负极间短路。

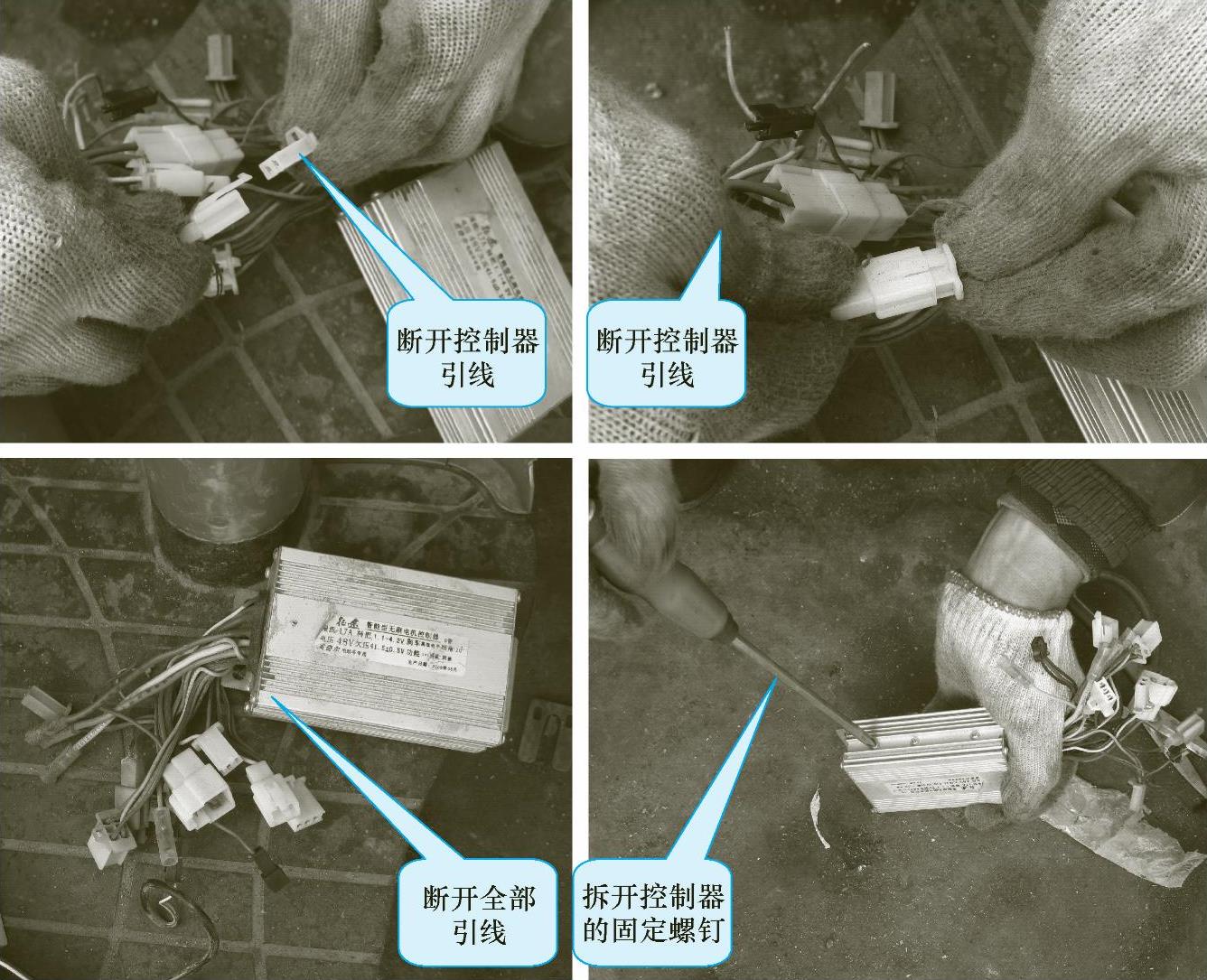

图4-70 拆开控制器

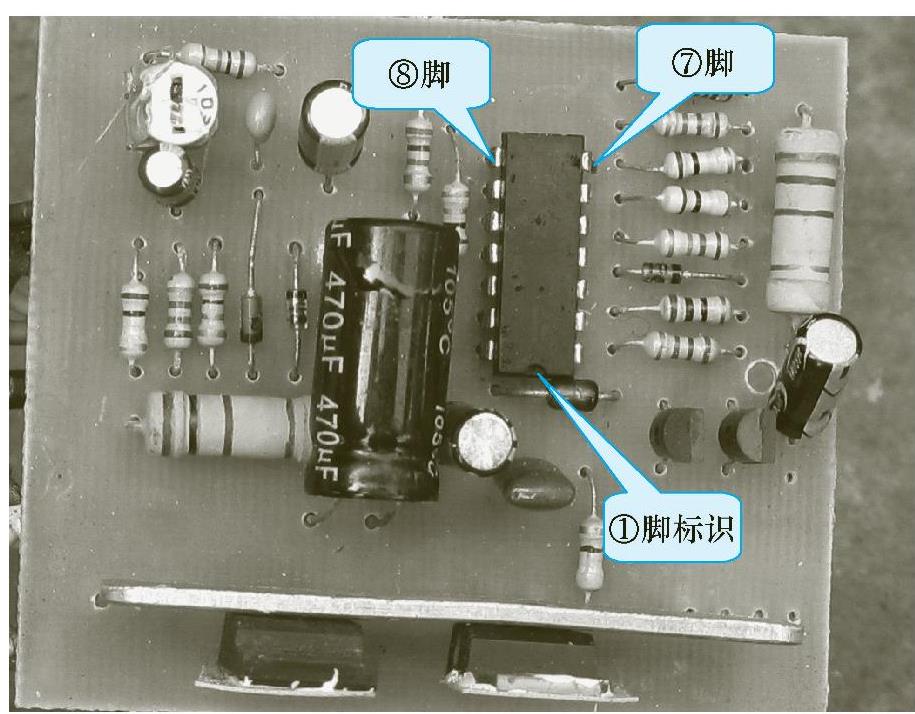

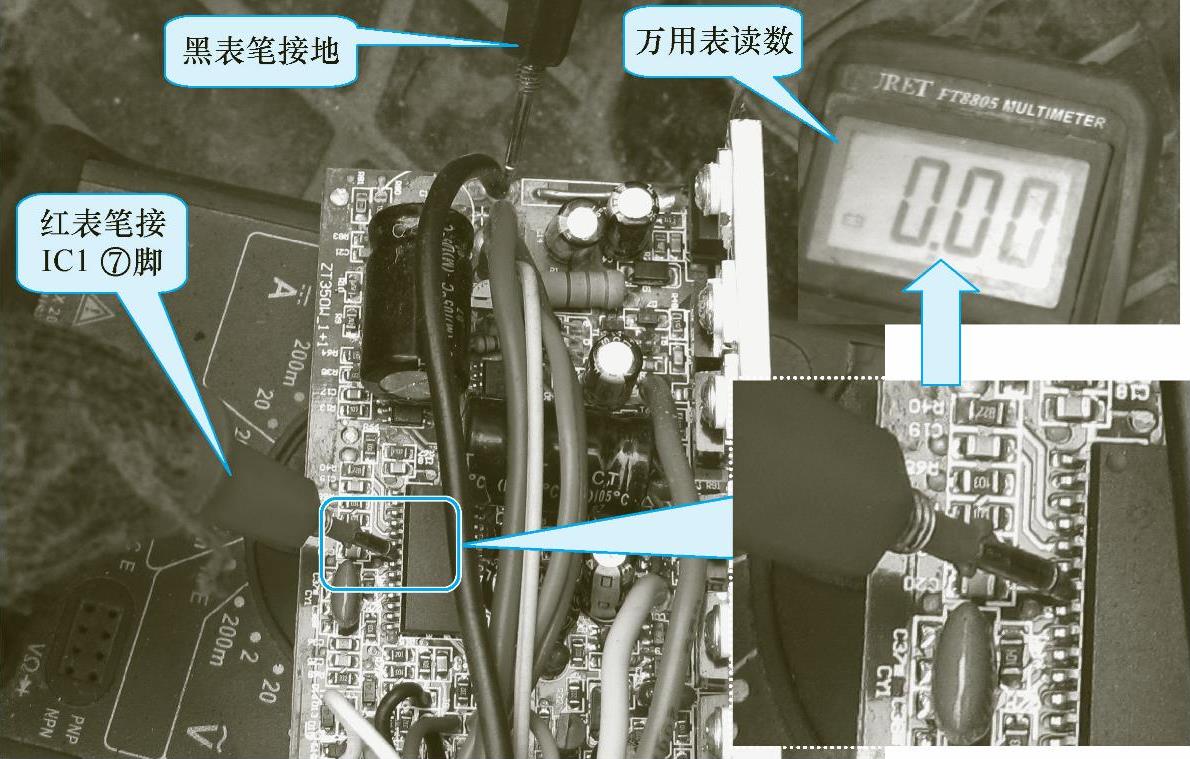

图4-71 测量IC1⑦脚电压

（2）故障排除过程

1）打开控制器外壳（见图4-72），观察可知电源的正极与外壳无接触短路。

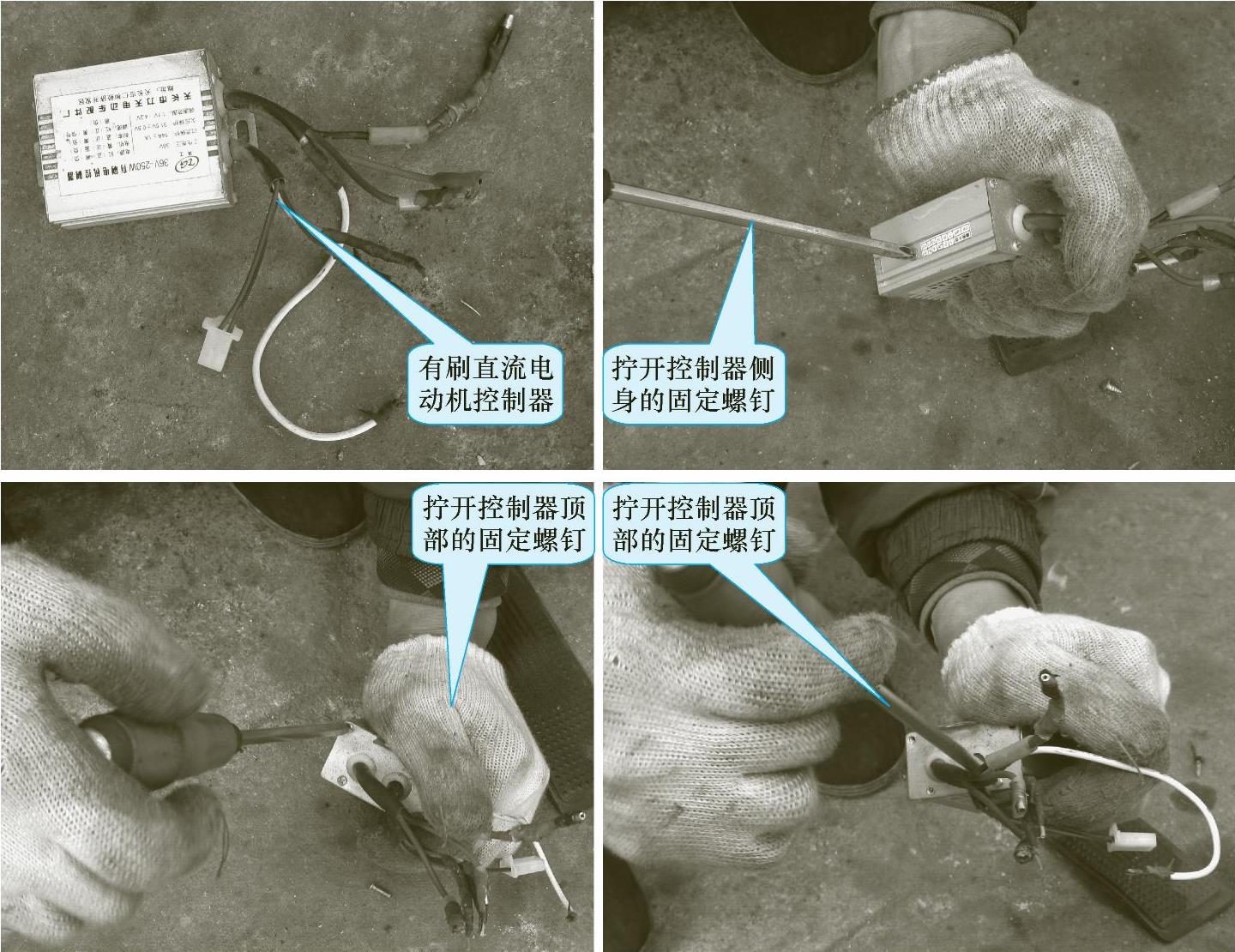

图4-72 打开控制器外壳

2）检查电容器C1，发现有漏液现象，拆下C1，测得其电阻值为0Ω，如图4-73所示。

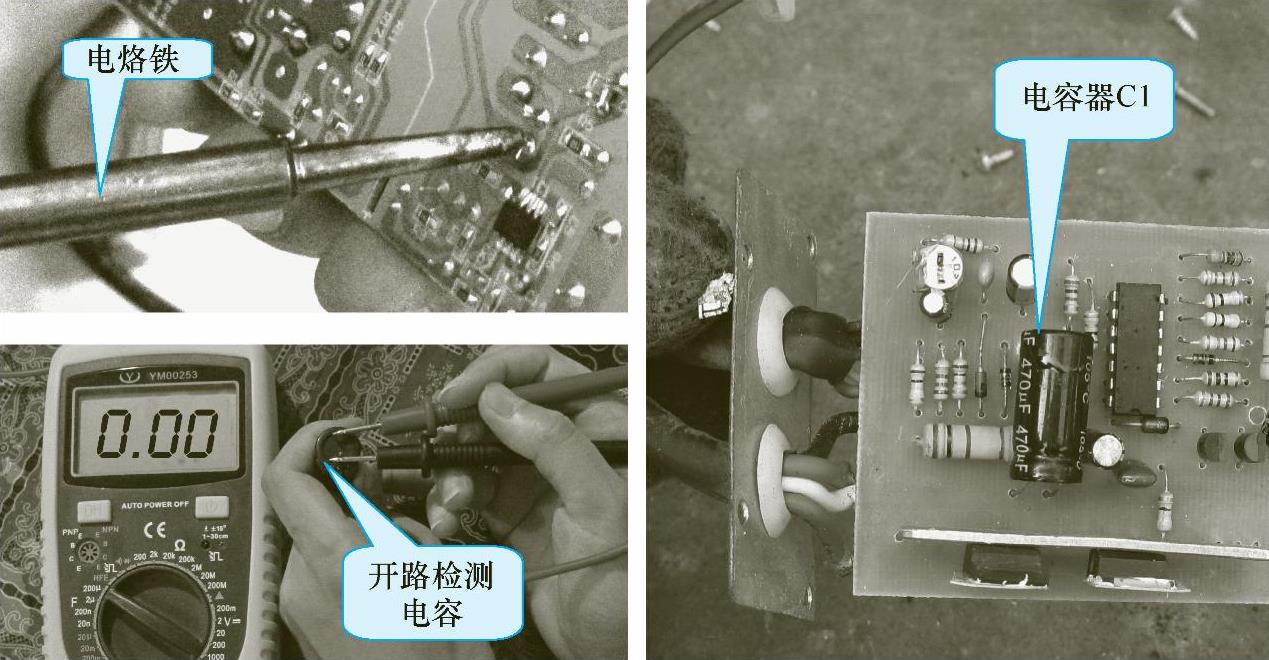

图4-73 拆下电容器C1

3）检测控制器正、负极间的电阻值，已恢复正常。安装新的电容器C1后，电动自行车运行正常。

【例2】 某电动自行车通电后，仪表显示、灯光均正常，但转动转把时有刷直流电动机不转，测得控制器无驱动电压输出。

（1）故障原因 控制器无驱动电压输出的原因有以下几点：

1）闸把开关短路，导致控制器工作在制动状态。

2）转把损坏，导致无直流信号电压输出，使控制器判断当前状态为停车状态。

3）蓄电池电量过低，导致控制器欠电压保护电路启动。

4）控制器内部的小信号电压异常，使信号处理电路不能工作。

5）控制器内部的PWM电路或相关的信号处理电路异常，不能形成PWM励磁脉冲信号。

6）末端的推挽放大电路和功率放大电路异常，不能将PWM励磁脉冲信号转化为驱动电压输出。

7）防飞车电路出现故障，使继电器K触点不能正常闭合，电动机因得不到工作电压而停止转动。

（2）故障排除过程

1）检查闸把开关和调速转把，均无异常现象。当测量控制器驱动输出电压时，发现接电动机正极的一端对地电压为0V，表明继电器K触点未能闭合。

2）断电测得继电器K触点两端的电阻值接近0Ω（见图4-74），说明继电器触点正常（应属于内部控制电路动作）。

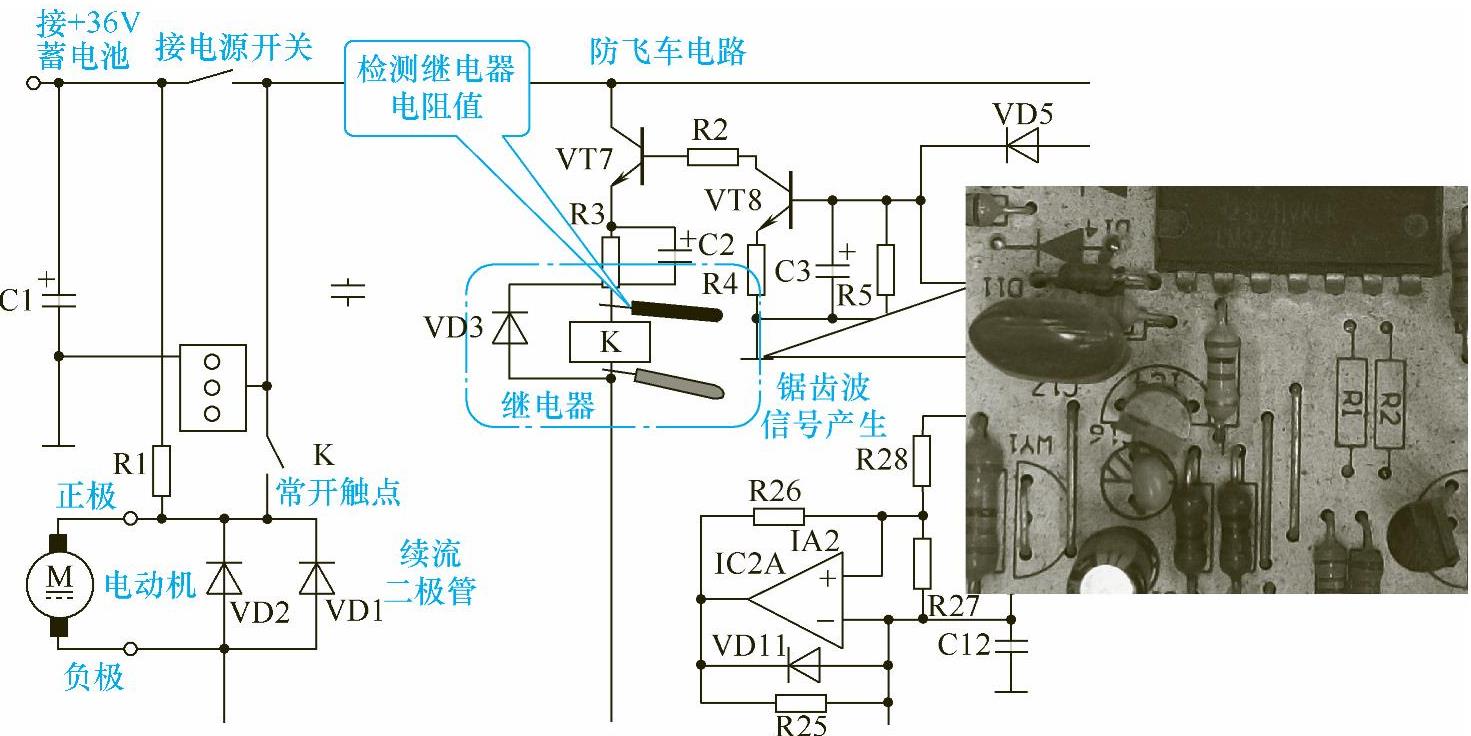

图4-74 检测继电器两端的电阻值

3）随后测量控制器另一输出端（接电动机负极）的对地正、反向电阻值，均正常，表明大功率场效应晶体管VT3、VT4基本正常。

4）接下来测得IC2的①脚电位为高电平（见图4-75），表明已有PWM励磁脉冲信号产生，于是确定防飞车电路本身异常。(www.daowen.com)

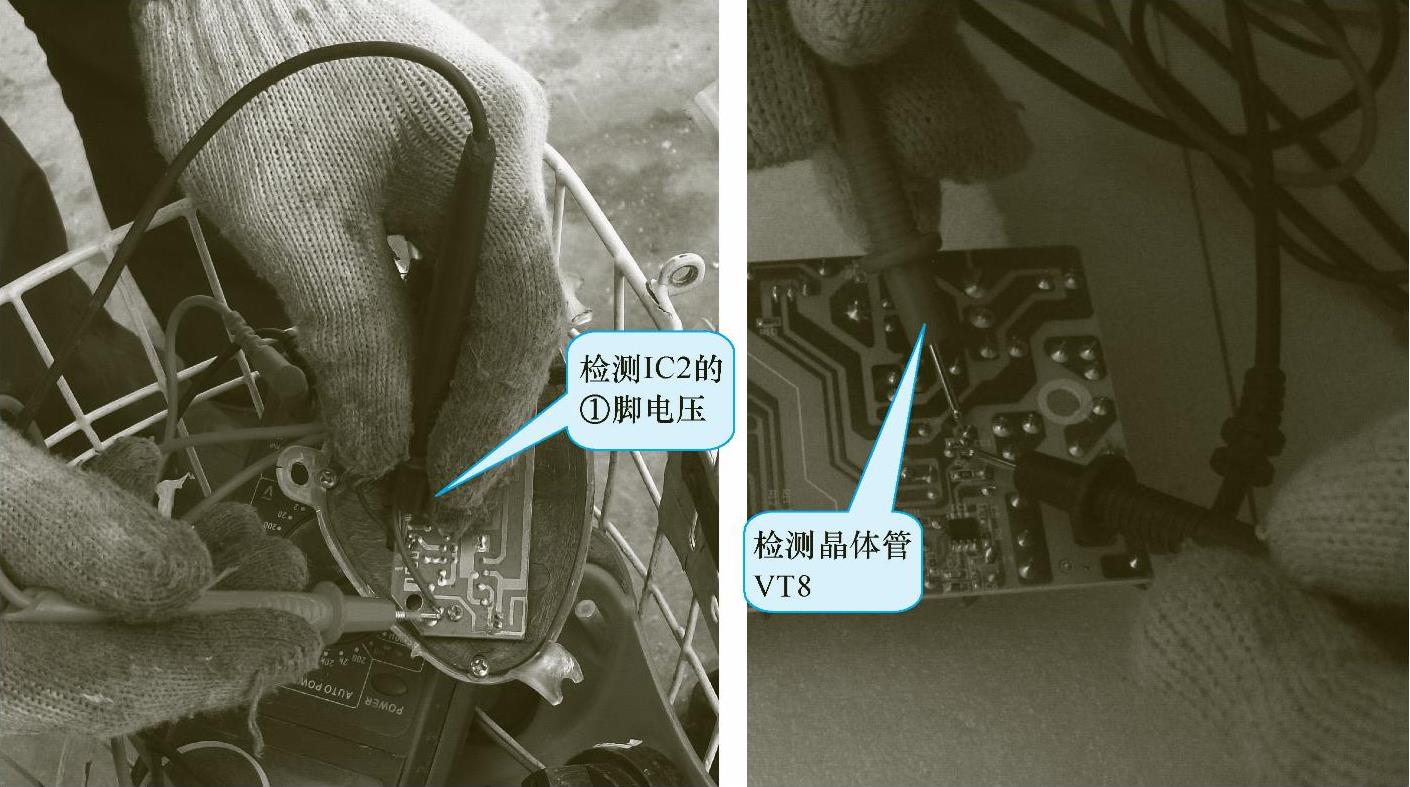

图4-75 检测IC2引脚和检查晶体管VT8

5）测得继电器绕组两端有12V左右的直流电压，再测得晶体管VT7、VT8的基极电压分别为+36V和0V，说明晶体管VT8未导通，而VT7的三个极电压相同，说明VT7已击穿。

6）拆下VT7检测，证实其已损坏，用同型号的晶体管更换后，电动自行车恢复正常。

【例3】 某配置有刷直流电动机的电动自行车整车无电，经检查发现蓄电池内的熔断器已烧毁。

（1）故障原因 熔断器烧毁一般说明负载电路存在短路现象。其主要原因有以下几点：

1）电动自行车供电线路中的导线破损，导致电源正、负极连线短路，将熔断器烧毁。

2）控制器内部的电源正极与外壳相接，造成短路，将熔断器烧毁。

3）滤波电容器C11、C12击穿，导致控制器电源的正、负极短路，将熔断器烧毁。

4）功率场效应晶体管VF1击穿并伴随电动机电刷或绕组短路，将熔断器烧毁。

（2）故障排除过程

1）检测供电系统电源正、负极两端的电阻值，接近0V，证实电路中存在短路现象。

2）断开控制器的正、负极插头，再次检测，发现供电系统正、负极间电阻值恢复正常，说明故障在控制器内部。

3）随后检查滤波电容器C1、C12，均正常，且其正、负极间无短路现象；将控制器与其他部件（如电动机、闸把、转把等）之间的插头拔下后，测得电动机的正、负极间电阻值极低，检查控制器内部的功率场效应晶体管VF1，发现其也击穿。

4）拆解并检查电动机（见图4-76），发现其电刷和换向器污损严重（见图4-77），清理后再测电动机电阻值，已正常。

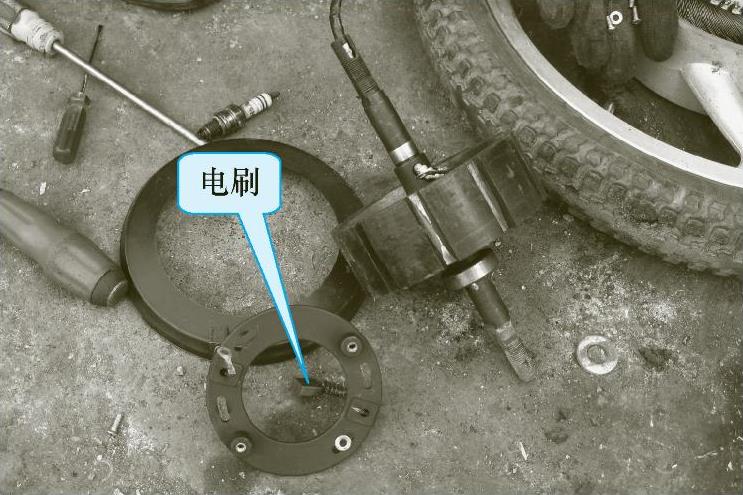

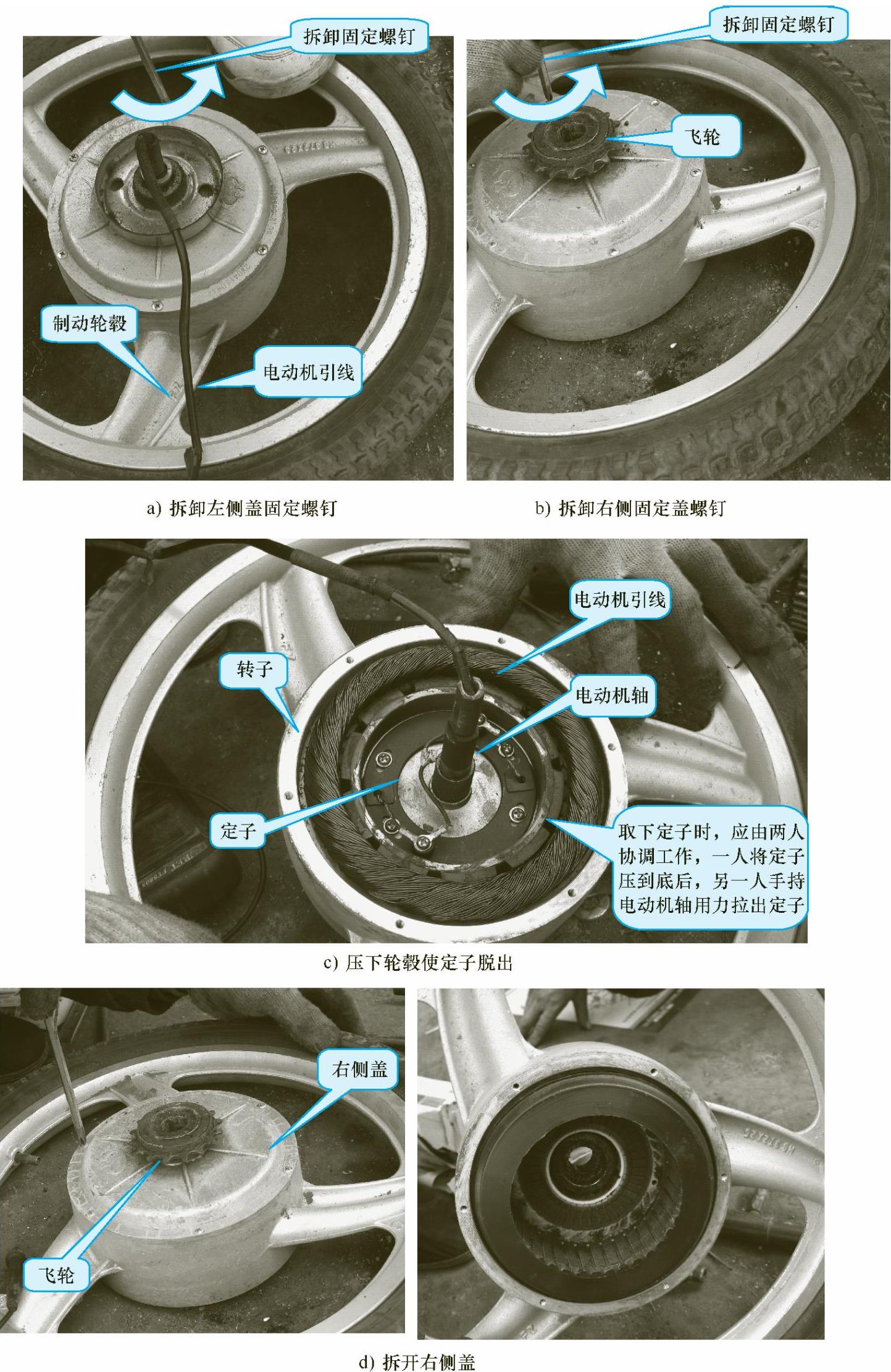

图4-76 拆开电动机

图4-77 清理电刷和换向器

5）更换功率场效应晶体管VF1和熔断器后检查相关元器件，无其他异常。通电试车，一切运行良好。

【例4】 某配置有刷直流电动机的电动自行车接通电源后，电量显示和灯光等均正常，但转动转把后电动机不转。

故障排除过程如下：

1）将闸把开关脱离电路，但电动机仍然不转。

2）测得转把输出的直流控制信号电压也正常。

3）测量发现控制器的输出端无驱动电压输出，表明故障在控制器内部。

4）拆开控制器，测得单片机IC1（见图4-78）的⑮ᣘ⑭脚无励磁电压输出。

图4-78 有刷直流电动机控制器控制板

5）测得其⑮ᣘ⑬脚和①脚的工作电压和复位电压均正常，各个输入端也有正确的信号输入。

6）检查④、⑤脚外接的晶体振荡器X1和电容器C14、C15，但也未发现损坏，因此怀疑单片机IC1异常。

7）找到原厂配件AT89C2051，更换后控制器恢复正常。
