电动自行车刷电机拆装检测实操图解

时间:2023-10-15 理论教育 版权反馈
【摘要】:图3-83 有刷电动机绕组多处断路的检测示意图1)将一只12V单体蓄电池与一只开关用导线串联起来,如图3-84所示。有刷电动机绕组绝缘电阻值的检测1)由于电动机绕组的绝缘电阻值较大,因此应选用20MΩ挡,如图3-95所示。

电动自行车刷电机拆装检测实操图解

1.有刷电动机的拆卸

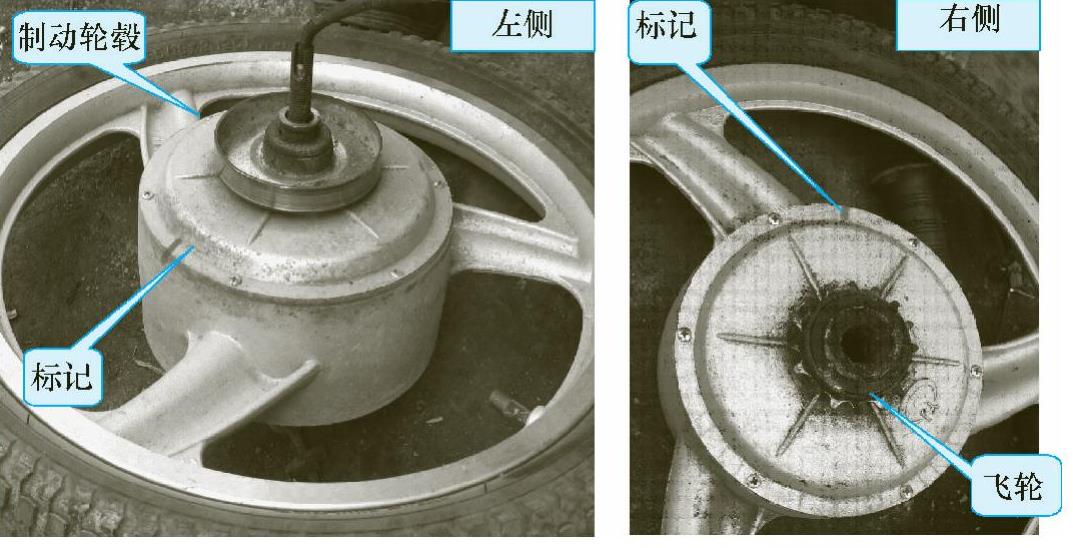

1)在电动机的轮毂下侧盖上做好标记(见图3-65),以防装复时出现错误。


3-65 在电动机的轮毂与端盖上做好标记

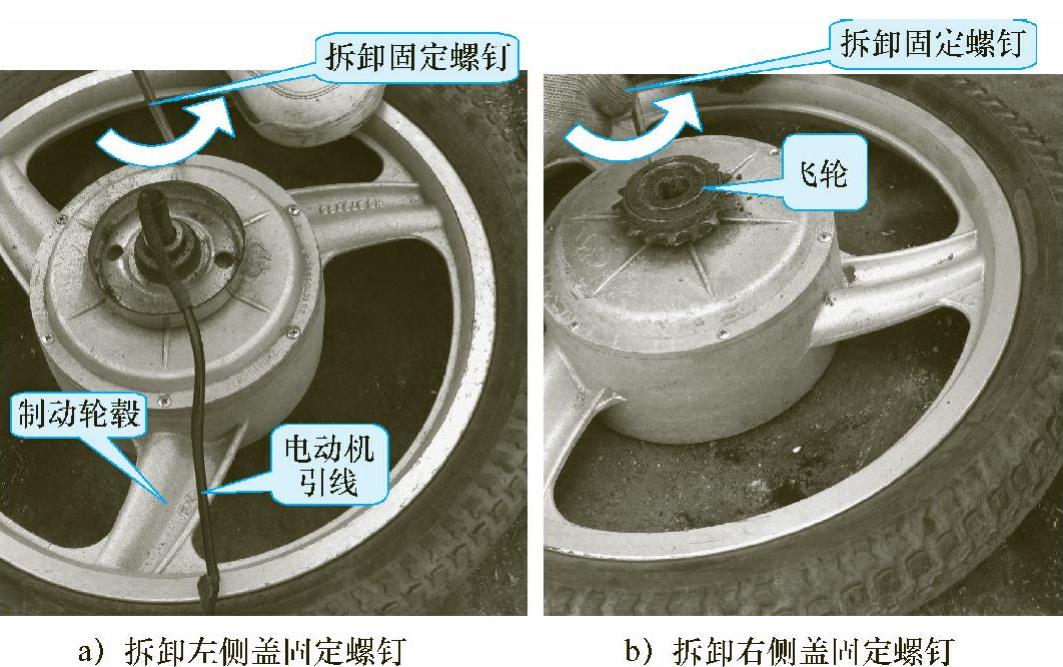

2)按图3-66所示方法,先用螺钉旋具或内六角扳手对角拧松左、右侧盖的固定螺钉,然后逐个拧松,以防止侧盖变形。

3)将左、右侧盖固定螺钉拆除后,要检查是否有其他因素影响开盖,并确定侧盖与轮毂间是否有密封胶

4)按图3-67所示方法将右侧盖与轮毂分离。

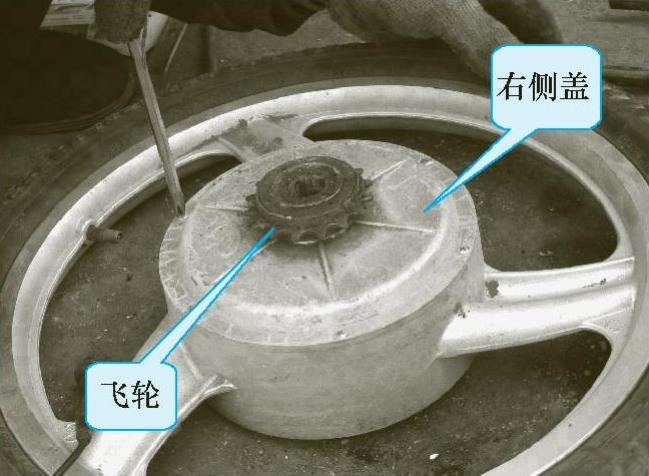

5)一切准备就绪后,用一字槽螺钉旋具对准接缝沿周边均匀地撬开接缝,如图3-68所示。

6)慢慢地将右侧盖从电动机轮毂上拆下,如图3-69所示。

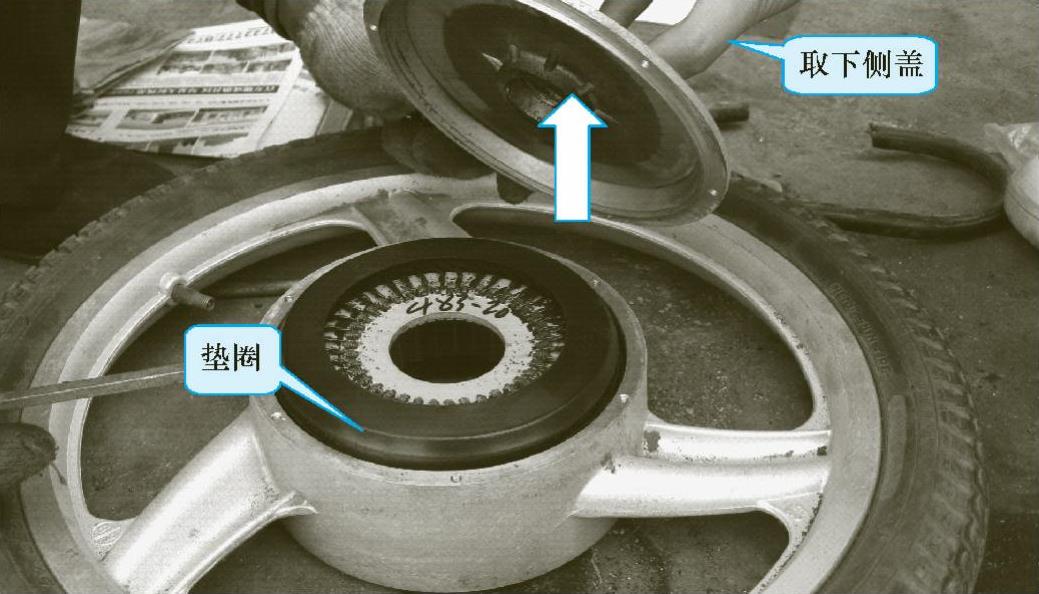

7)按图3-70所示方法,从电动机轴上取下垫圈,便可以看到电动机的线圈了。


3-66 用螺钉旋具或内六角扳手对角拧松固定螺钉


3-67 分离右侧盖与轮毂

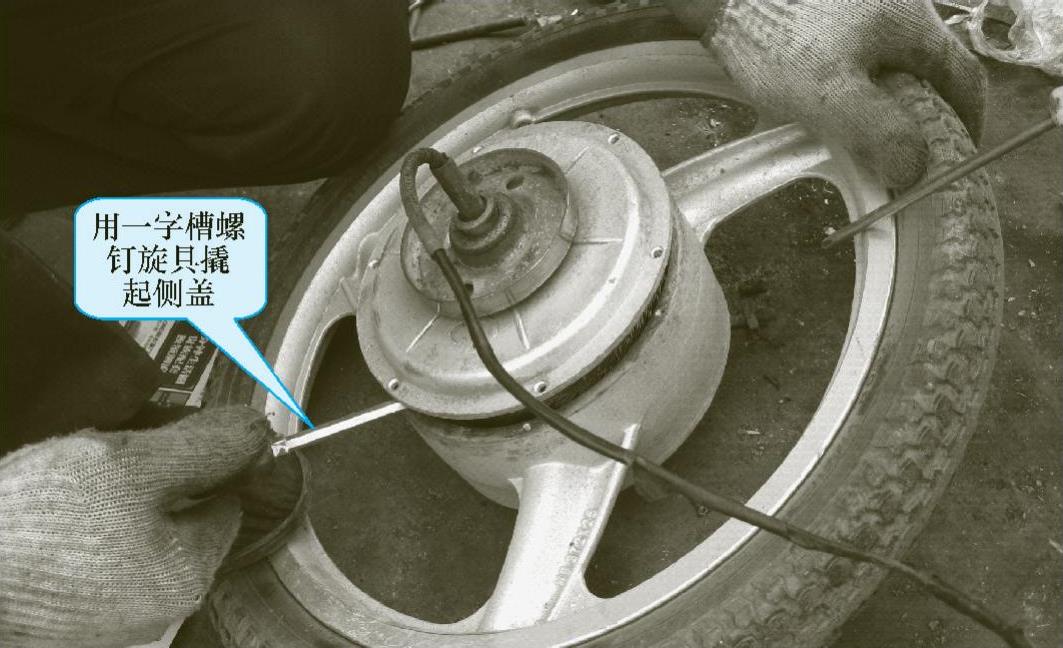

3-68 撬开侧盖


3-69 将右侧盖从电动机轮毂上拆下

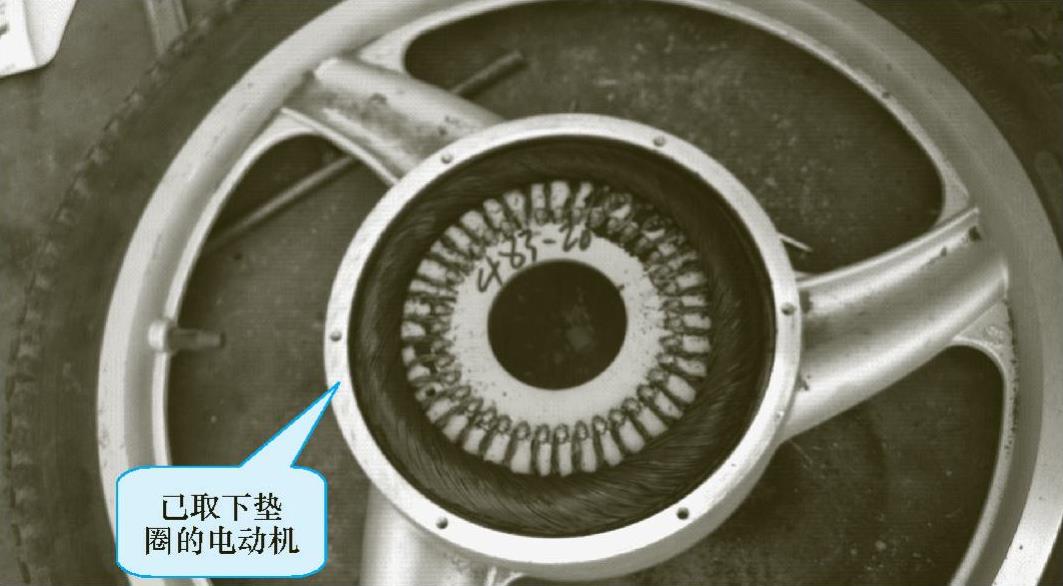

3-70 取下垫圈

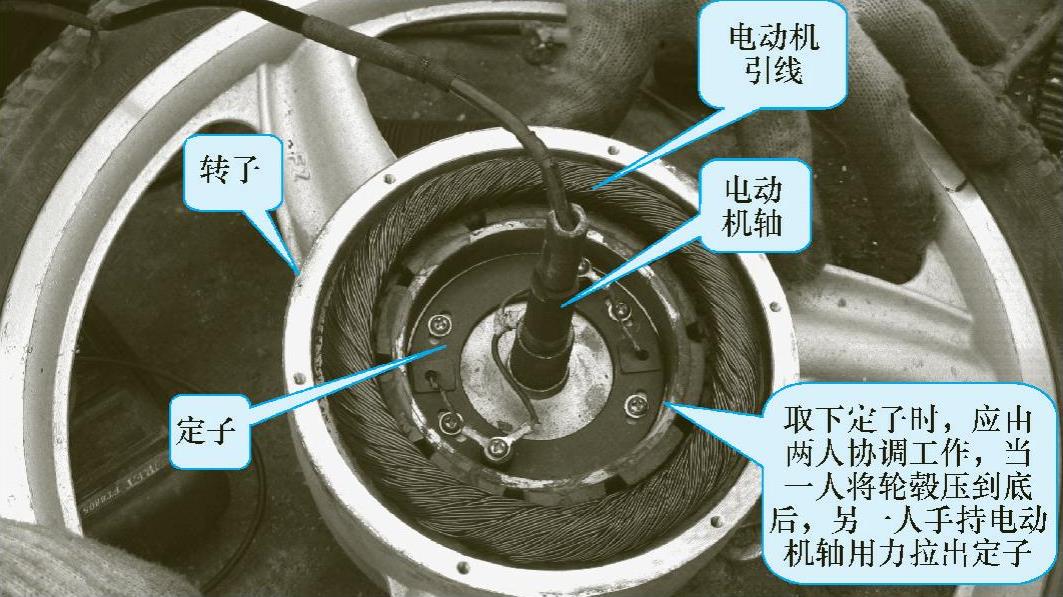

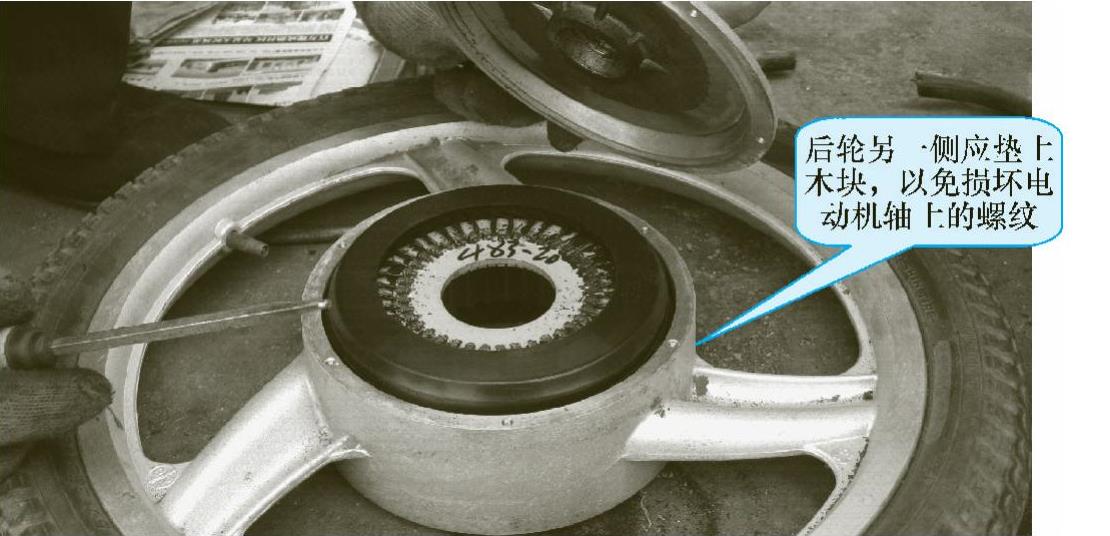

8)按图3-71所示方法,用力压下轮毂,使定子从磁钢中脱出。


3-71 压下轮毂使磁钢脱出

9)对角拧松并拆卸右侧盖固定螺钉,如图3-72所示。

10)分别取下右侧盖和垫圈,用螺钉旋具将电刷引线上的接线片从接线柱上拆下,如图3-73所示。

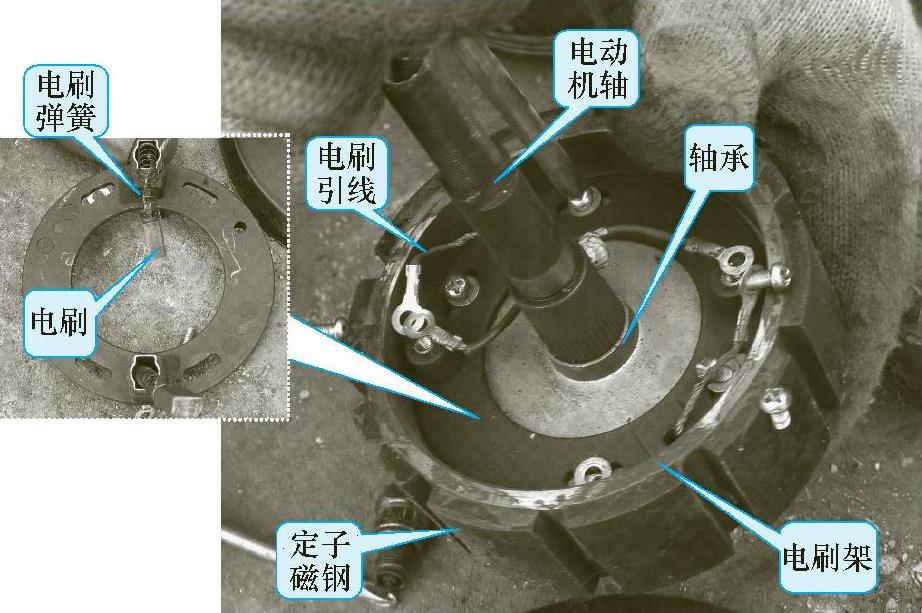

11)按图3-74所示方法,将电刷和电刷弹簧从电刷架内取出。

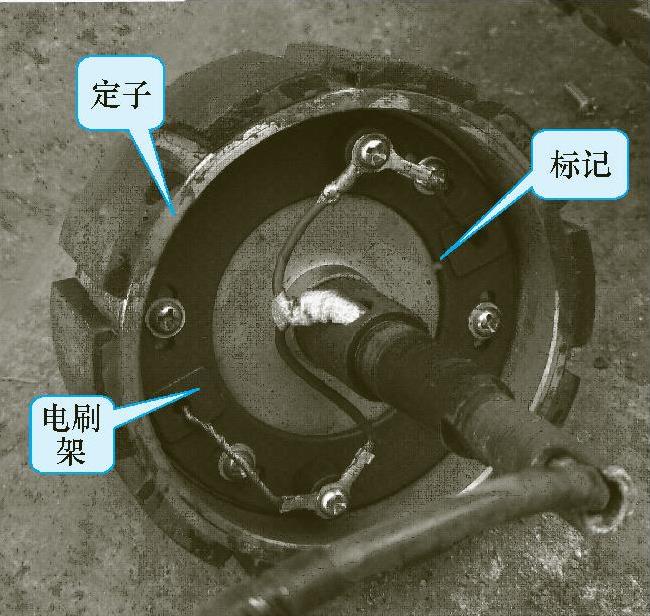

12)按图3-75所示方法在电刷架和定子上做一标记,以便于装配时保持电刷的位置不变,这样便完成了有刷电动机的拆卸。

2.有刷电动机的检测

(1)有刷电动机绕组断路的检测 有刷电动机绕组断路检测示意图如图3-76所示。


3-72 拧松并拆卸右侧盖固定螺钉


3-73 从接线柱上拆下电刷引线


3-74 从电刷架中取出电刷和电刷弹簧


3-75 在电刷和定子上做标记

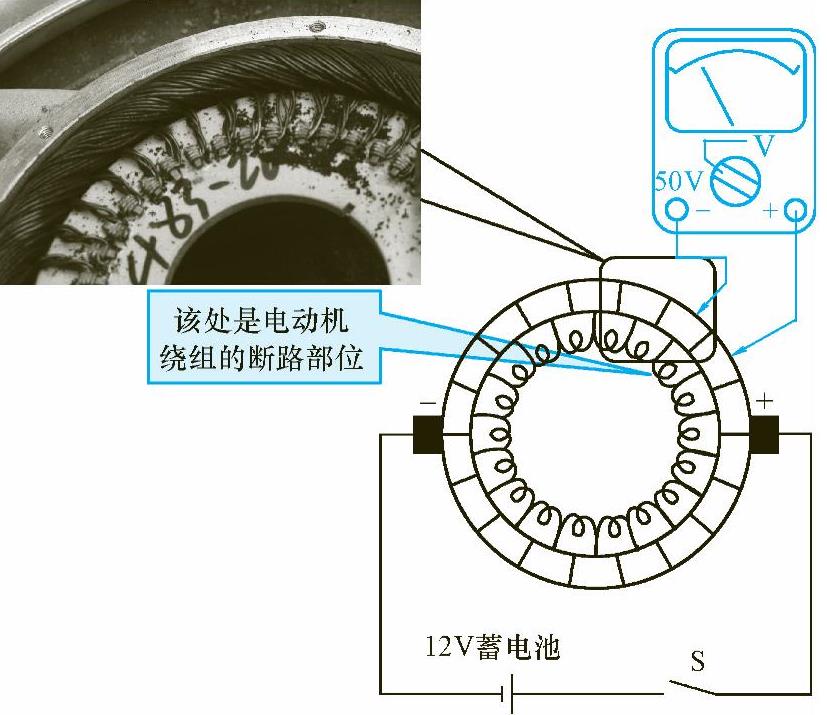

3-76 有刷电动机绕组断路检测示意图

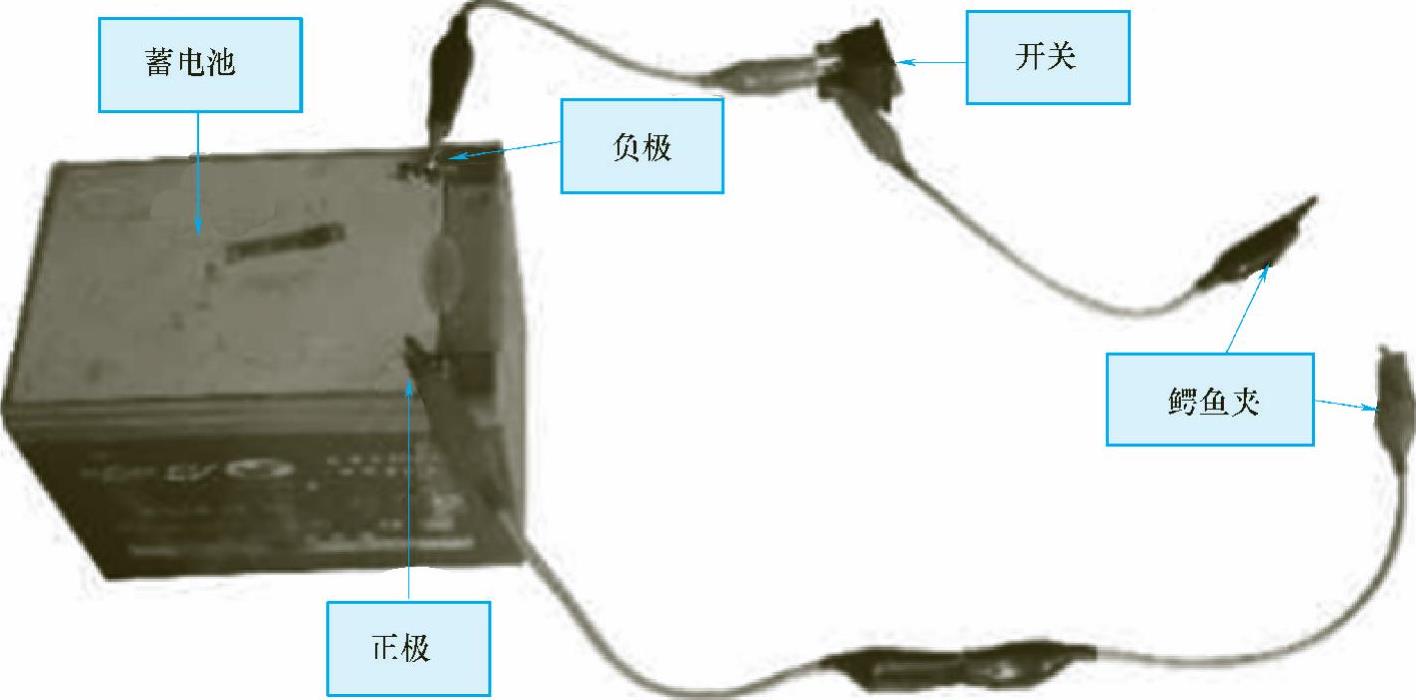

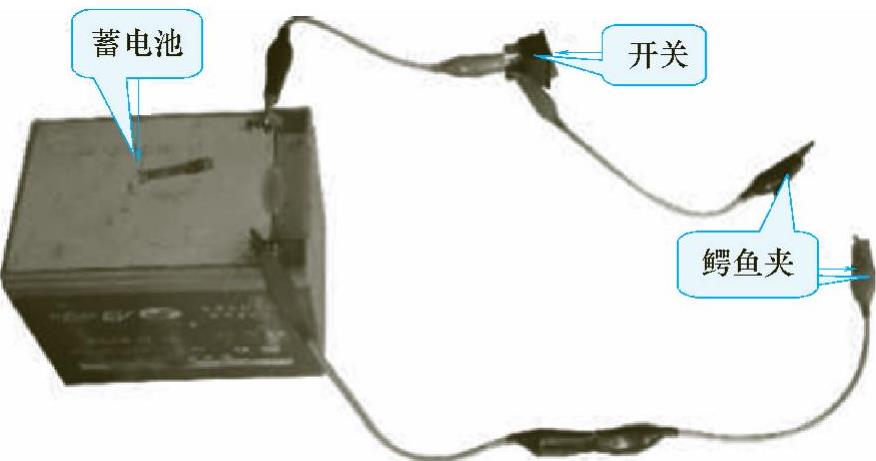

1)将一只12V单体蓄电池和一只开关用导线串联在一起作为电源,如图3-77所示。

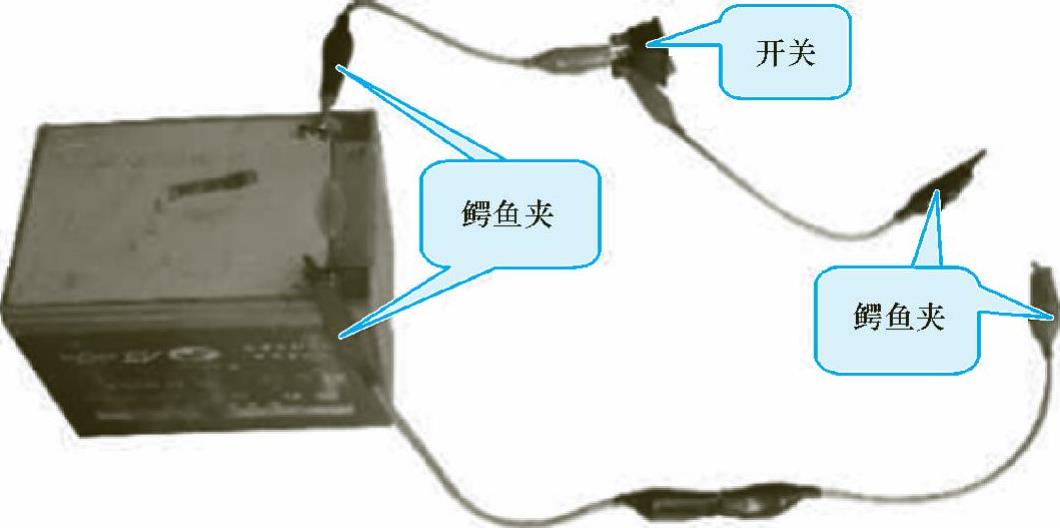

3-77 电源的连接

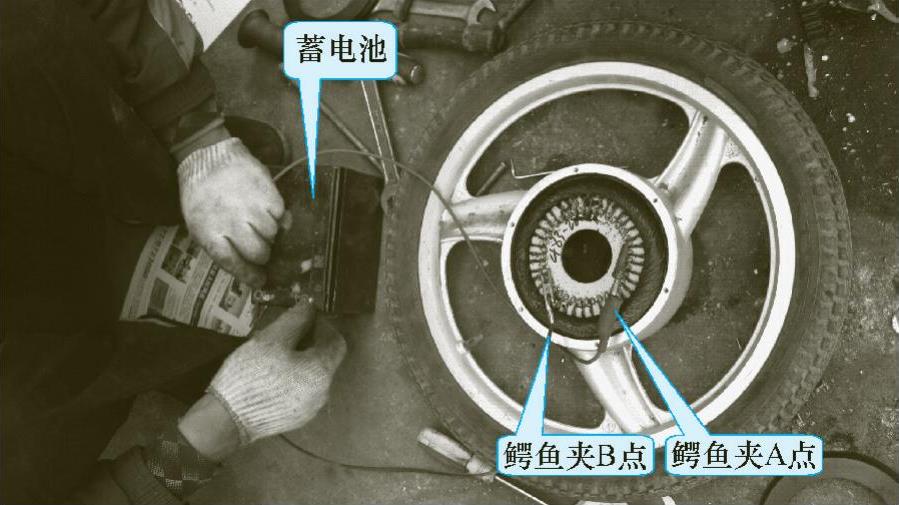

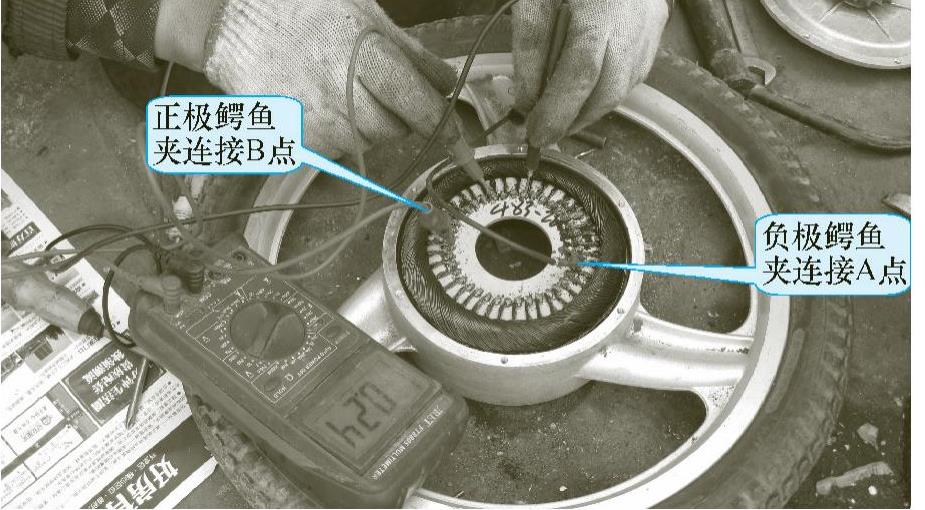

2)如图3-78所示,将电源的负极鳄鱼夹夹在A点,电源的正极鳄鱼夹夹在与A点相对应的B点(A、B连线通过圆心)。

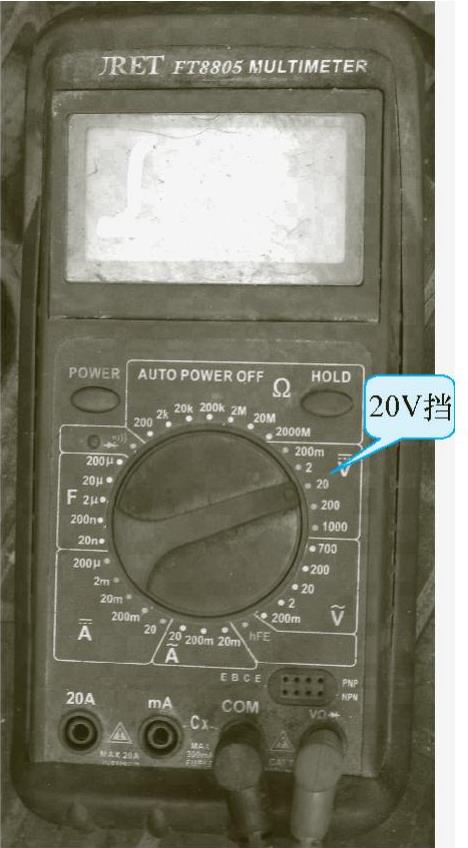

3)将数字万用表的挡位开关置于20V直流电压挡,如图3-79所示。

4)将万用表的黑、红表笔分别接在相邻的换向片上,应保证红表笔接高电位即近B点,黑表笔接低电位即近A点。若每相邻两个换向片间的电压都为2.2V,则表明该绕组无断路现象,如图3-80所示。

5)若测量时某相邻换向片间的电压较高(接近12V,见图3-81),而其他相邻换向片间的电压为0V,则表明电压为12V的相邻换向片间的绕组断路。

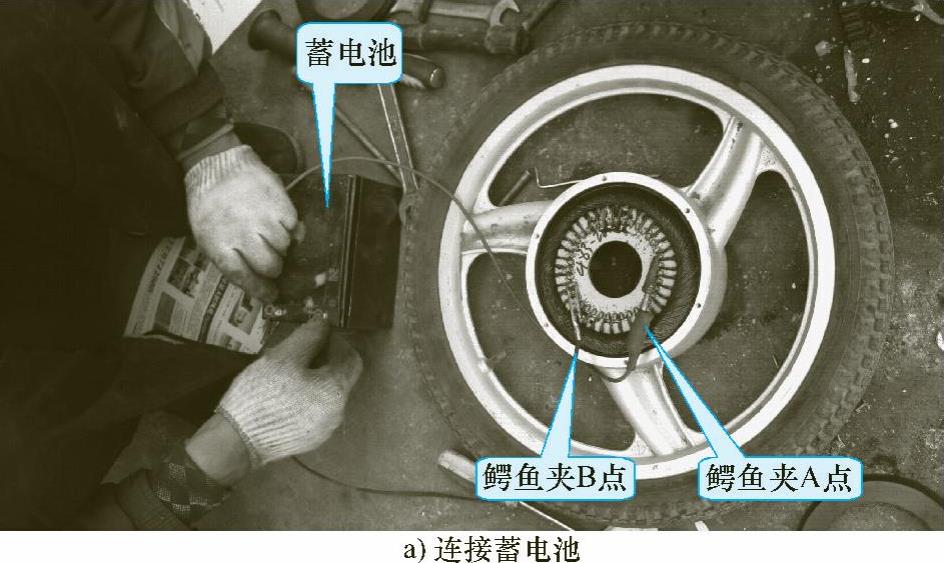

3-78 电源正、负极鳄鱼夹的位置

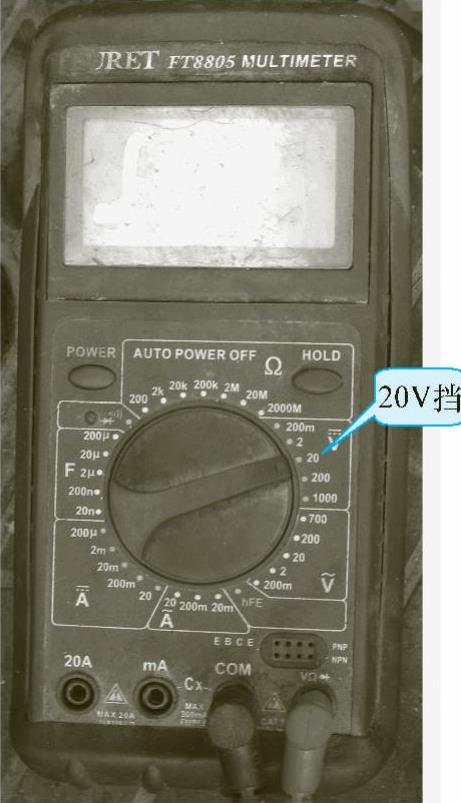

3-79 选择20V直流电压挡

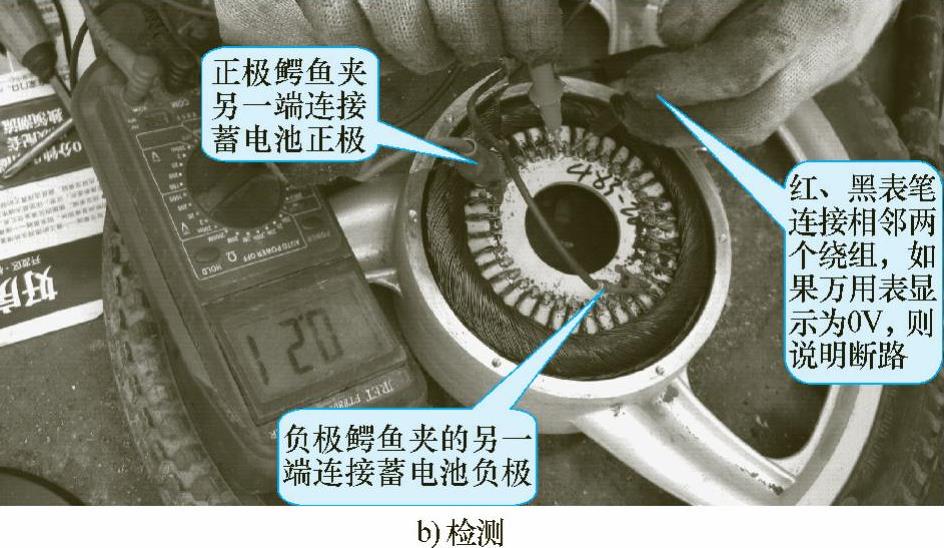

3-80 检测绕组断路情况


3-81 检测另一组绕组


3-81 检测另一组绕组

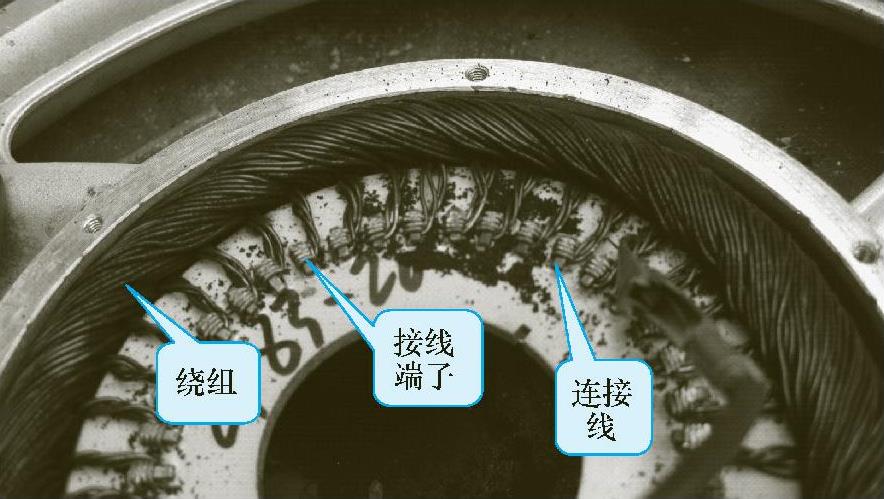

6)按图3-82所示的方法,用导线将断路绕组在接线端子上短接,该绕组即可重新投入使用。

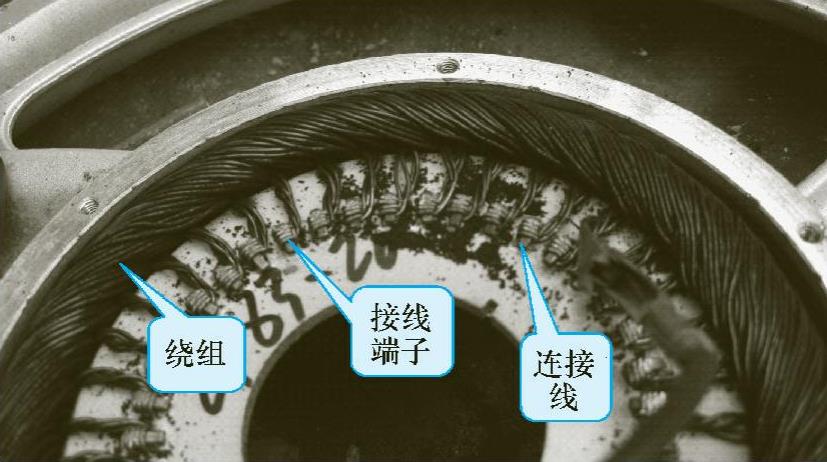

3-82 短接断路绕组的接线端子

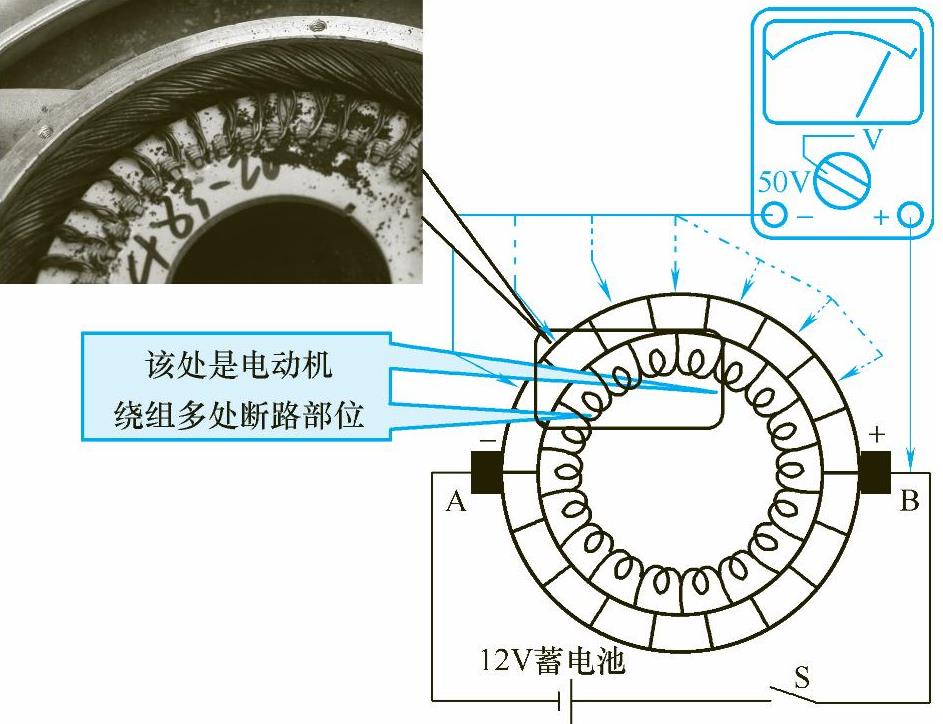

(2)有刷电动机绕组多处断路的检测 有刷电动机绕组多处断路的检测示意图如图3-83所示。


3-83 有刷电动机绕组多处断路的检测示意图

1)将一只12V单体蓄电池与一只开关用导线串联起来(以后简称电源),如图3-84所示。

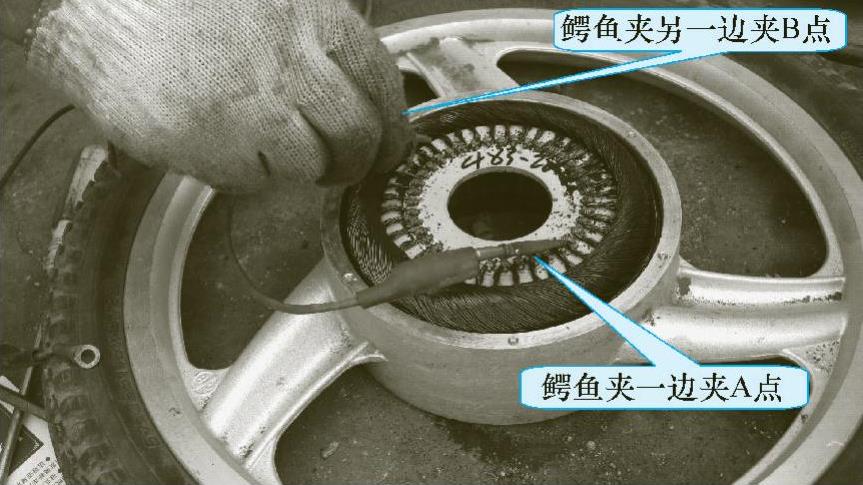

2)如图3-85所示,将电源的负极鳄鱼夹夹在A点,电源的正极鳄鱼夹夹在与A点正对应的B点(A、B连线通过圆心)。


3-84 电源的连接

3)将数字万用表的挡位开关置于20V直流电压挡,如图3-86所示。


3-85 电源正、负极鳄鱼夹的位置


3-86 选择20V直流电压挡

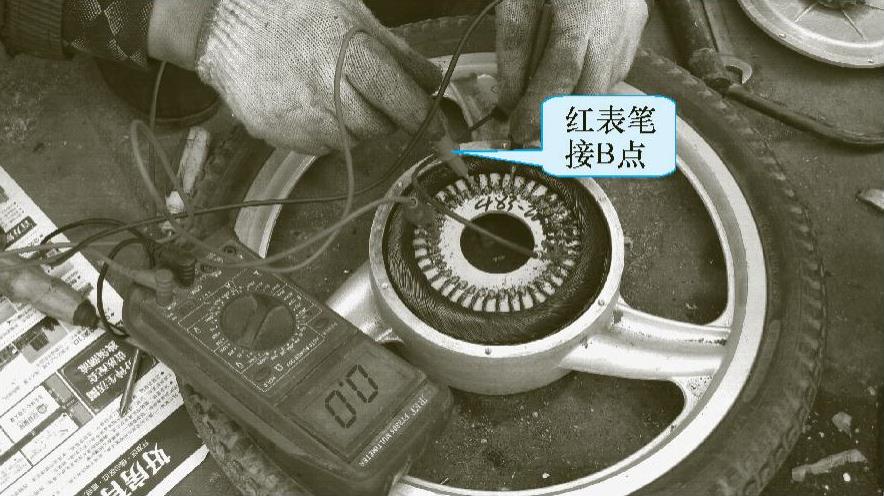

4)将红表笔接在高电位B点,如图3-87所示。

5)打开开关,将黑表笔从A处逐个接触绕组接线端子并向B处移动,此时若万用表显示值不断减小,则为正常,如图3-88所示。

6)在测量过程中,若黑表笔接触某绕组接线端子时万用表显示为“00.0”,则表明该接线端子与近B端相邻的接线端子间的绕组断路。

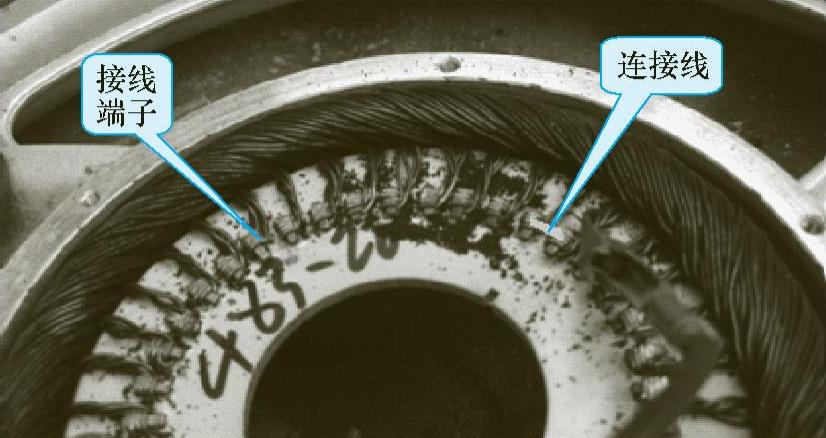

此时应将断路处连上(将两接线端子用导线连接,见图3-89),再依次检测余下的断路部位。

(3)有刷电动机绕组短路的检测 有刷电动机绕组短路的检测示意图如图3-90所示。


3-87 红表笔接B


3-88 绕组无断路时的显示情况


3-89 断路绕组的接线端子


3-90 有刷电动机绕组短路的检测示意图

1)将一只12V单体蓄电池与一只开关用导线串联起来(以后简称电源),如图3-91所示。


3-91 电源的连接

2)如图3-90所示,将电源的负极鳄鱼夹夹在A点,电源的正极鳄鱼夹夹在与A点相对应的B点(A、B连线通过圆心)。

3)将数字万用表的量程开关指向2V直流电压挡,如图3-92所示。

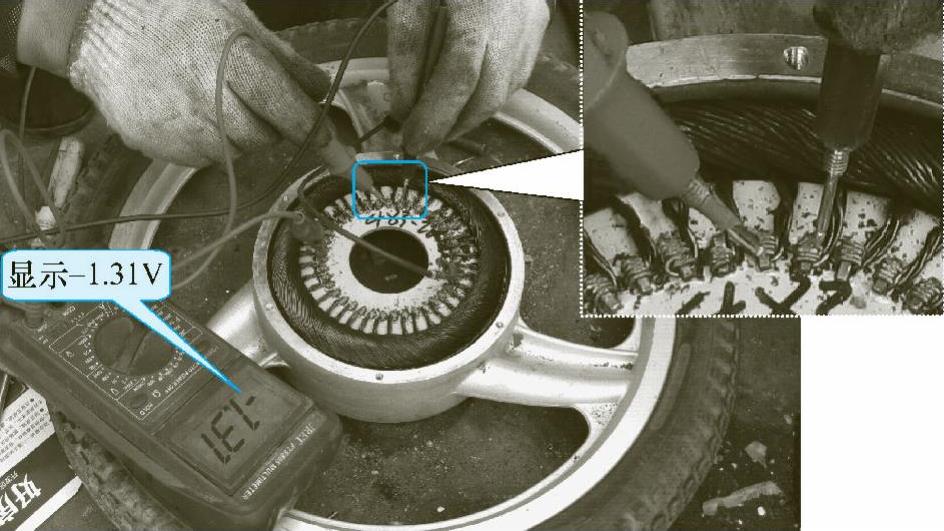

4)打开开关,将黑、红表笔分别接触相邻绕组接线端子,若万用表显示值为负(见图3-92),则应将黑、红表笔对调。相邻绕组接线端子(即相邻换向片)的电压在正常时应相同。


3-92 万用表显示负值

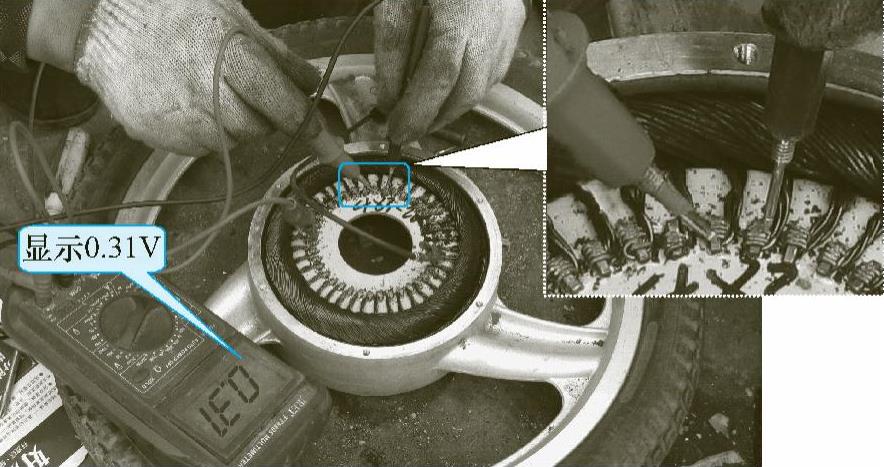

5)在检测过程中,若万用表显示值比其他测量值明显低(见图3-93),则表明与这2个绕组接线端子直接相接的绕组有短路现象。检测时若绕组温度较高,则表明有多处短路。

6)当绕组短路故障范围较小时,作为应急法,也可采用“跳接法”排除故障,即将短路绕组与接线端子相连,如图3-94所示。若绕组严重短路,则应重新绕制,但绕制工艺比较复杂,应请有经验的师傅完成。

(4)有刷电动机绕组绝缘电阻值的检测

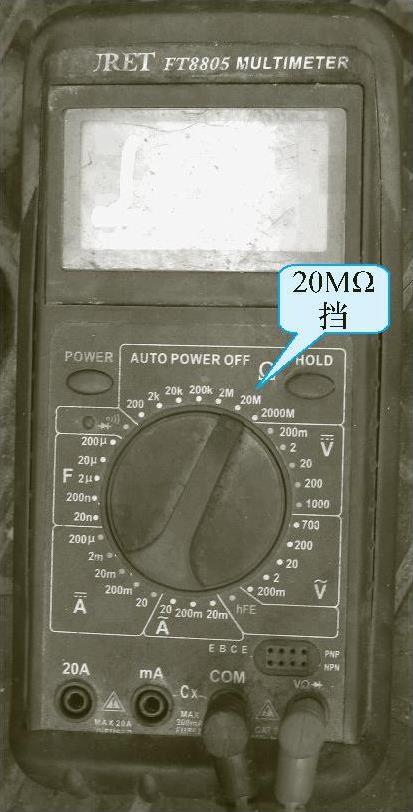

1)由于电动机绕组的绝缘电阻值较大,因此应选用20MΩ挡,如图3-95所示。


3-93 绕组短路的显示情况


3-94 绕组短路的处理方法

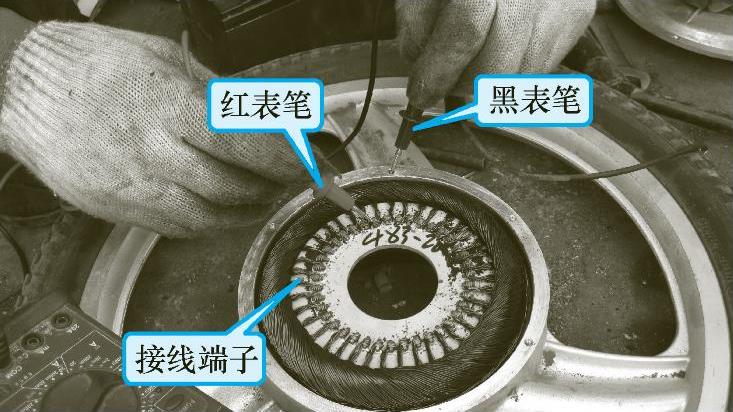

2)将万用表的一支表笔接电动机轮毂(接地),另一支表笔接换向片或绕组接线端子,如图3-96所示。


3-95 选择20MΩ


3-96 红、黑表笔的放置

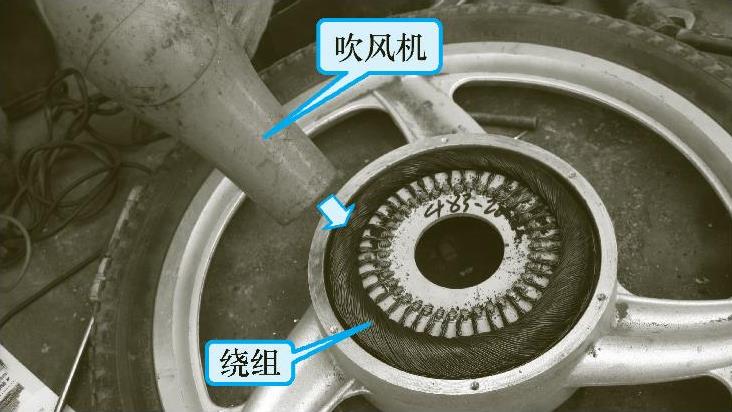

3)若万用表显示“1”,则表明电动机绝缘电阻值正常;若万用表显示几千欧姆,则表明电动机绕组绝缘电阻值下降,应进行烘干处理,如图3-97所示。


3-97 对绝缘电阻值减小的绕组进行烘干
