电动自行车使用的主要是直流电动机,在此仅介绍直流电动机的工作原理。

1.无刷直流电动机的工作原理

电动机内部由定子和转子两部分组成。定子由定子铁心、电枢绕组、传感元件、定子支架和轴等部分组成。图3-5为无刷直流电动机的基本组成框图。

定子铁心是由硅钢片叠压而成的。由于电动机径向尺寸大,轴向尺寸短,因此定子铁心一般做成多对极、多个槽,以满足大转矩、低转速的要求。定子绕组的形式和多相永磁同步电动机类似,它在能量转换过程中起着重要的作用。绕组相数多取三相,并采用978-7-111-47578-1-Chapter03-6.jpg联结方式,三相绕组分别与电子开关线路中相应的功率开关晶体管连接,即为三相六状态驱动方式。电动机的转子为外转子形式,由永久磁钢按一定极对数(2p=2,4,6……)组成。磁钢材料一般采用铁氧体钕铁硼或钐钴(稀土磁钢)等。

在电动机装配过程中,首先要调整好传感器的3个霍尔元件(a、b、c)与电动机定子三相绕组(AX、BY、CZ)之间的相对位置,使转子磁场转到定子的某相绕组下时,该相绕组才导通,以保证转子磁极下绕组导体中的电流方向始终保持一致。无刷直流电动机的工作原理如图3-6所示。

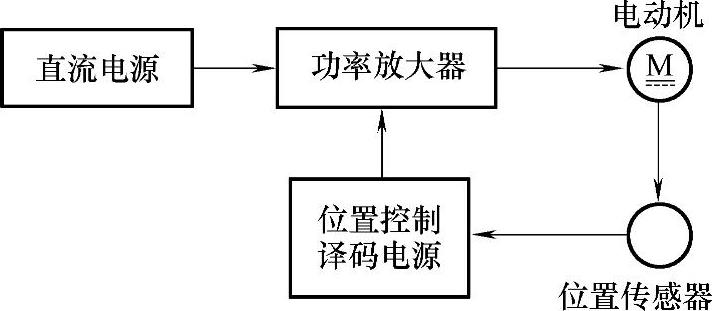

3-5 无刷直流电动机基本组成框图

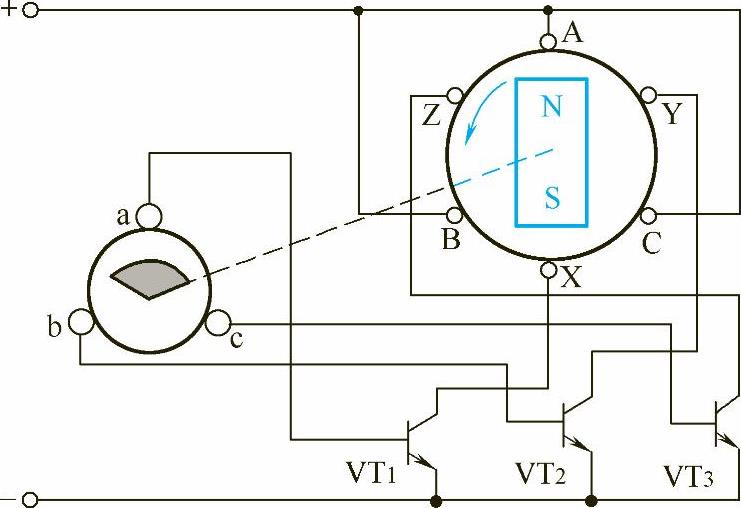

3-6 无刷直流电动机的工作原理

当电动机转子的N极位于A处时,霍尔元件a感应出信号,使晶体管VT1导通,A相绕组中便有电流通过,设其方向为A(流入)X(流出),便产生水平向左的定子磁场,并与向上的转子磁场相互作用而产生电磁转矩,驱动转子按逆时针方向旋转。当N极旋转至B处时,霍尔元件b输出信号,使晶体管VT2导通,而其余的晶体管关断,B相绕组中通过电流,同样产生逆时针方向的电磁转矩。

当N极旋转至C处时,其动作过程与前两处相同。如此反复循环,电动机即可旋转起来。由于传感器霍尔元件的安装位置为空间互差120°电角度,因此三相绕组轮流通电时间也应为每相120°电角度。因为晶体管的导通和截止是通过传感器传感信号来控制的,所以传感器的位置和三相绕组的位置之间必须有严格的对应关系,在电动机安装时应加以注意。(www.daowen.com)

2.有刷直流电动机的工作原理

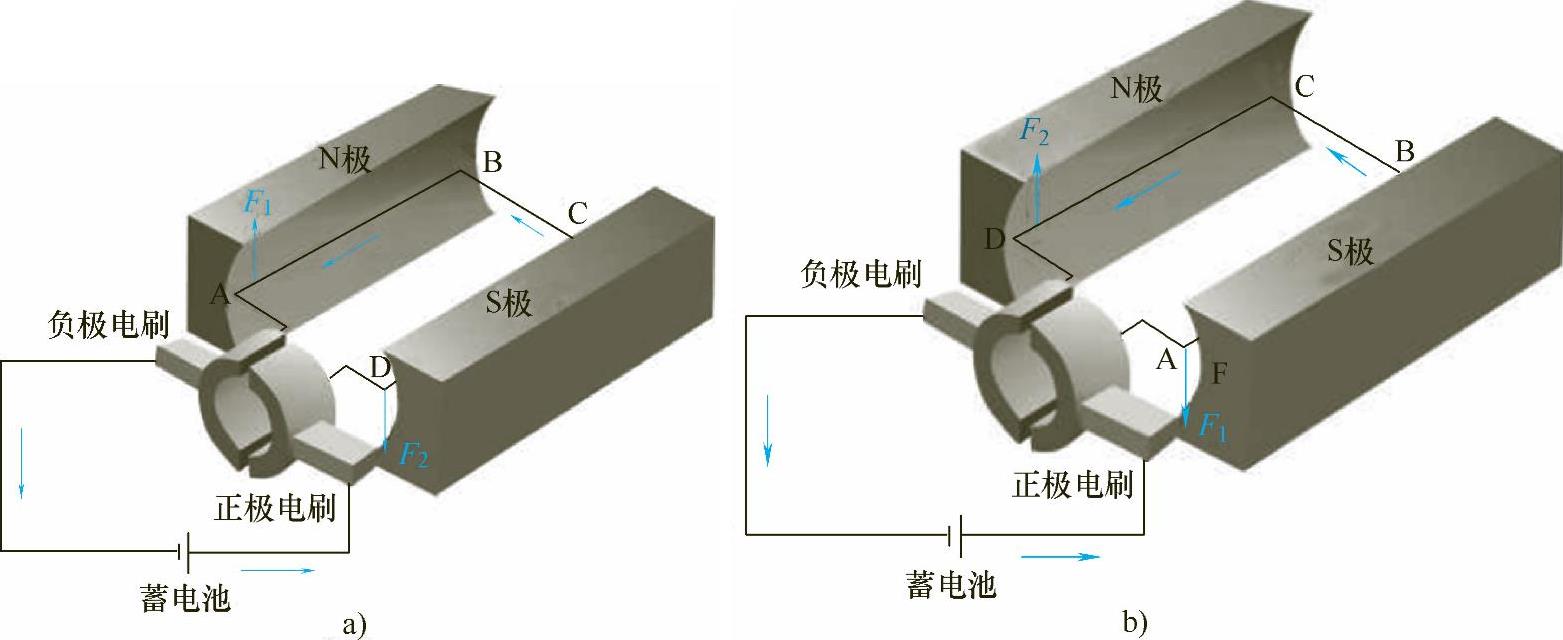

当有刷直流电动机工作时,线圈和换向器转动,而铁心、磁钢和电刷不转。下面结合有刷直流电动机的模型图介绍其工作原理。有刷直流电动机的工作原理如图3-7所示。


3-7 有刷电动机的工作原理

通电导线在磁场中运动时将受到磁场力的作用。导线受力方向可用左手定则来判定:伸开左手掌,使大拇指与其余四指垂直,让手心垂直迎向磁力线,四指指向电流方向,那么大拇指所指的方向就是导线在磁场中的受力方向。

当线圈转动到图3-7a所示的位置时,电动机内、外电路电流的流动方向是:蓄电池正极→正极电刷→换向片→线圈(按DCBA方向)→换向片→负极电刷→蓄电池负极,形成闭合回路。根据左手定则可知,导体AB的受力(F1)方向向上,BC和AD导体不受力,导体CD的受力(F2)方向向下,并且F1F2的大小相等,方向相反,所以,整个线圈受到顺时针方向的转矩作用而转动。

当线圈转动到线圈平面与磁力线方向垂直的位置时,磁场对通电线圈不产生力的作用。但由于惯性的作用,线圈可通过无作用力的这一盲点。

当线圈转动到图3-7b所示的位置时,线圈中的电流方向与图3-7a所示电流方向相反,线圈受到转矩作用仍按逆时针方向转动。这样,当蓄电池连续对电动机供电时,电枢绕组就会按一定方向不停地转动。

一个线圈在磁场中产生的转矩很小,并且转速也不平稳,因此,要使电动机达到较大的转矩,实现持续转动的目的,电枢绕组就需采用多匝线圈,换向片的数量也要成比例地增加。
