晶闸管（见图2-66）主要应用在充电器中，可用作可控直流电源、交流调压开关、无触点继电器，以及用于变频、调速等。

1.晶闸管的分类

晶闸管有单向晶闸管、双向晶闸管、门极关断晶闸管、光控晶闸管等。下面重点介绍单向晶闸管和双向晶闸管。

（1）单向晶闸管 单向晶闸管是由3个PN结构成的四层三端器件，如图2-67所示。

单向晶闸管的3个引脚功能分别为G（门极）、A（阳极）、K（阴极）。

（2）双向晶闸管 双向晶闸管的结构为两个单向晶闸管反向并联，所以它具有双向导通特性，即门极G输入触发电流后，无论T1、T2间的电压方向如何，它都能够导通。双向晶闸管的等效电路及电路符号如图2-68所示。

2.晶闸管的检测

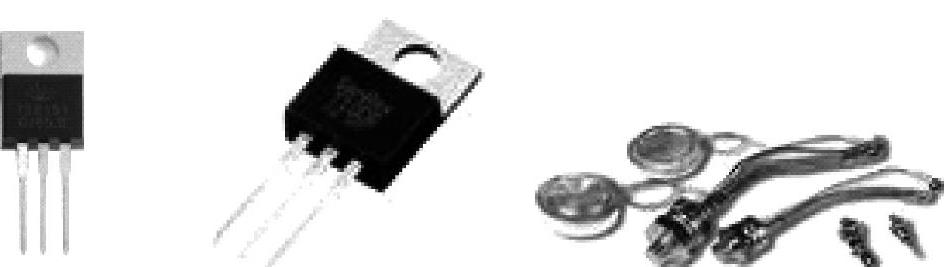

图2-66 晶闸管

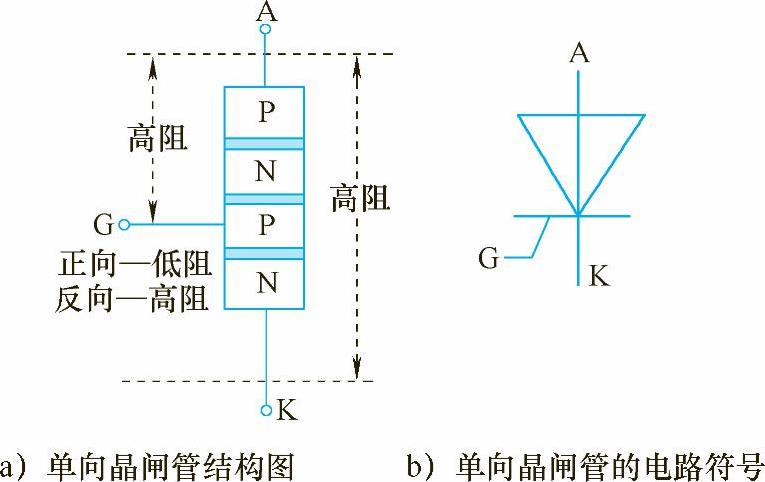

图2-67 单向晶闸管

（1）单向晶闸管的检测

1）单向晶闸管电极的检测。因为单向晶闸管的G极与K极之间是一个PN结，所以只有这两个引脚间具有单向导通特性，而其余引脚间的电阻值应为无穷大。如图2-69所示，将指针万用表挡位开关置于R×100档，任意测单向晶闸管两个引脚间的电阻值，测试中出现数十欧姆的电阻值时，说明黑表笔接的引脚为G极，红表笔接的引脚是K极，剩下的引脚为A极。(www.daowen.com)

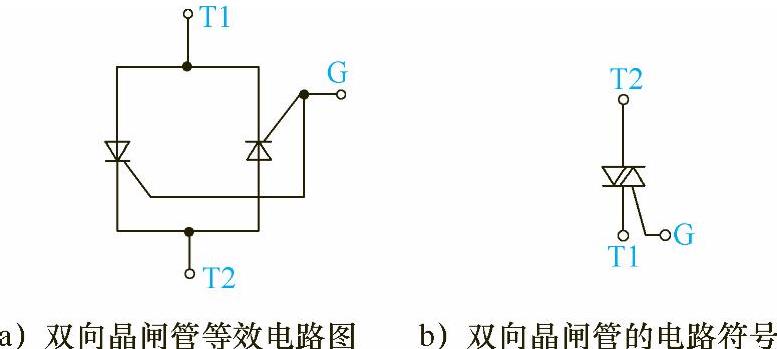

图2-68 双向晶闸管

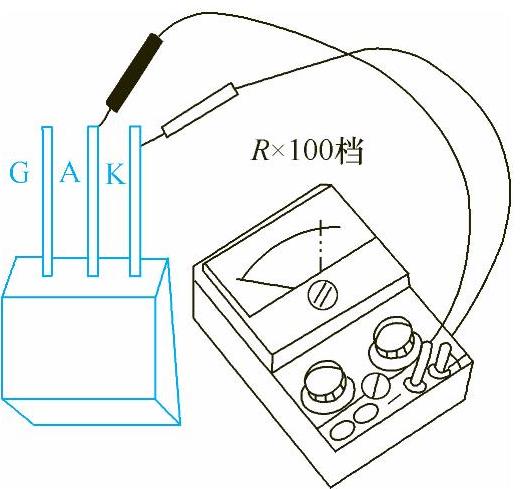

图2-69 单向晶闸管的检测

2）单向晶闸管好坏的检测。将指针万用表的挡位开关置于R×1挡，红表笔接K极，用黑表笔瞬间短接A极和G极，随后测A极和K极之间的电阻值，若为几十欧姆，则说明晶闸管被触发并可维持导通状态，否则，说明该晶闸管损坏。

（2）双向晶闸管的检测

1）双向晶闸管电极的检测。如图2-70所示，将指针万用表挡位开关置于R×10挡，用黑表笔固定接一电极，用红表笔分别去测另两个电极，当测得的两个电阻值都为无穷大时，那么黑表笔所接的电极就是T2。若测得的阻值不全为无穷大，则应将黑表笔换另一电极再测。判别了电极T2后，用两只表笔测T1和G两极，调换表笔再测一次，比较两次测得的结果，电阻值较小的那一次，黑表笔所接电极是T1，红表笔所接电极是G。有的双向晶闸管的T1和G极，调换表笔检测时，两次测得的电阻值仅相差几欧姆。如果G与T1间的电阻值等于零，或T1与T2间的电阻不为无穷大，则说明其内部已短路或击穿；如果G与T1之间的电阻为无穷大，则说明其内部已开路。

2）双向晶闸管好坏的检测。将指针万用表挡位开关置于R×10挡，黑表笔接主电极T2，红表笔接T1，即给T2加正向电压，再用短铜线将G与T1短接一下后撤离，如果万用表表针偏转幅度较大，并停留在某一固定位置，则说明T1与T2间已触发导通；把红、黑表笔调换后再重复上述操作（G与T2短接一下），如果万用表表针偏转幅度较大，则说明其双向触发性能是好的。

3.晶闸管的更换

晶闸管的更换可以参照晶体管的更换进行操作，此处不再赘述。

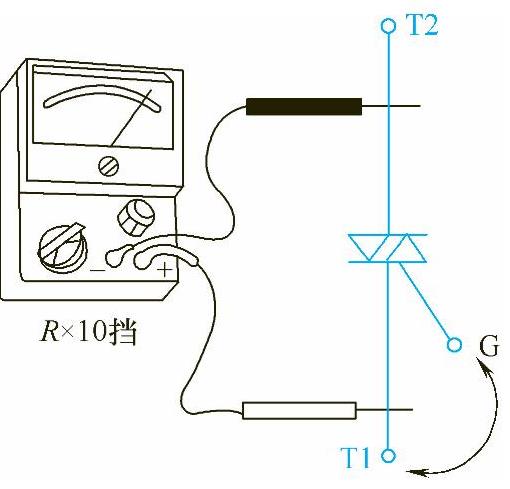

图2-70 双向晶闸管的检测
